サイズ: | 1-48 インチ | 物質的な Grrade: | WP304 |
---|---|---|---|
タイプ: | 継ぎ目が無いまたは溶接 | 標準: | ASME B16.9 |
接続: | 溶接 | 形状: | 同輩 |
ハイライト: | 管付属品の肘,ステンレス鋼 90 度エルボ |

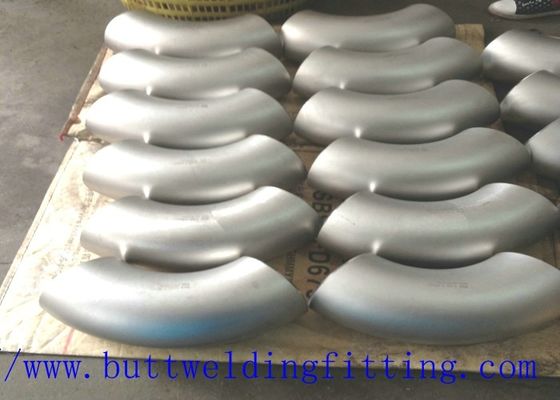

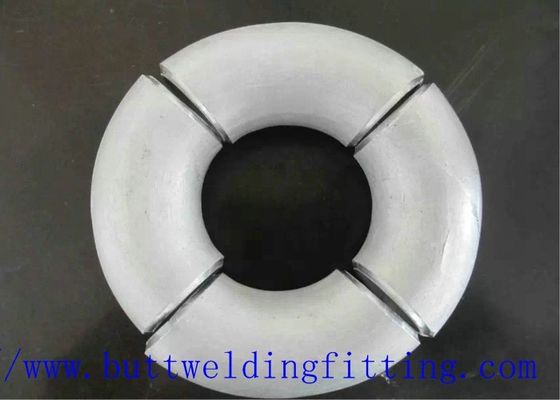

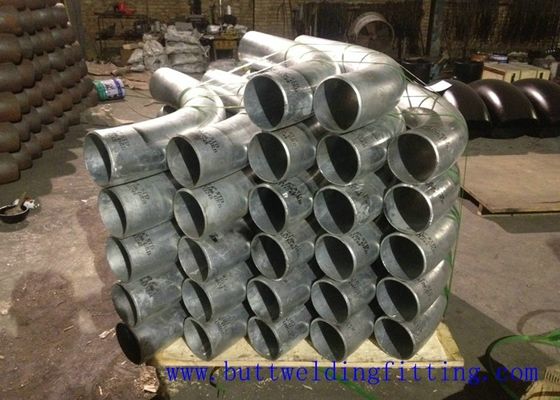

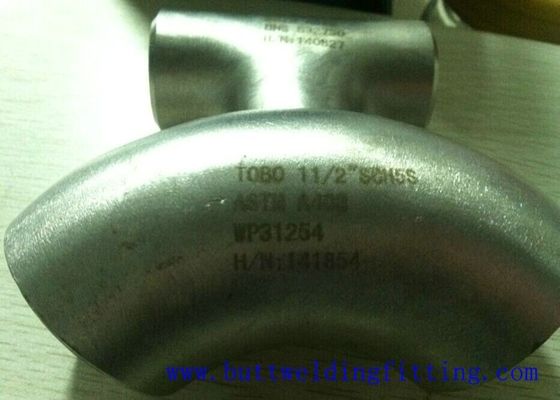

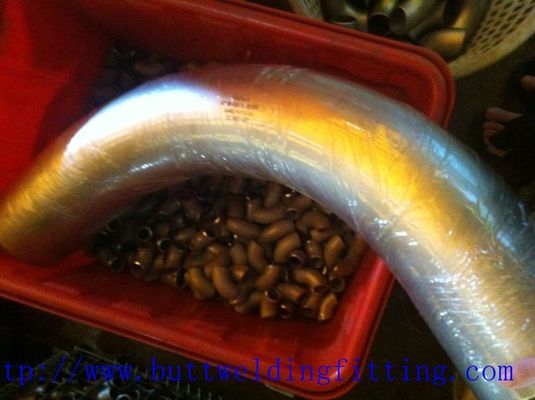

904L / A403 WP304のステンレス鋼の肘LR/SRの鋼管はR5を肘で突きます
指定
1.Stainless鋼鉄肘
2.sch5s-schxxs
3.ISO9001、ISO9000
4.Market:アメリカ、アフリカ、アジアの南東の中東、
プロダクト:ステンレス鋼ansi b 16.9 a403 WP 904lの肘-最もよいBG
プロダクト:肘のくねりの同輩、/reduceのティー、同心/風変りな減力剤、帽子、フランジの
サイズ:継ぎ目が無い(SMLS)肘:1/2」- 24"、DN15-DN600
バットによって溶接される肘(継ぎ目):24" - 96"、DN600-DN1800
タイプ:LR 30,45,60,90,180度のSR 30,45,60,90,180度
1.0D、1.5D、2.0D、2.5D、3D、4D、5D、6D、7D-40D。
厚さ:SCH10、SCH20、SCH30、STD SCH40、SCH60、XS、SCH80。、SCH100、SCH120、SCH140、SCH160、XXS
標準:ASME、ANSI B16.9;
材料 | ASTM |
炭素鋼:ASTM A234WPB、A234WPC、A420WPL6、A420WPL3 MSS SP75 WPHY42/46/52/56/60/65/70 |
ステンレス鋼:ASTM A403 WP304,304L、316,316L、321。1Cr18Ni9Ti、00Cr19Ni10,00Cr17Ni14Mo2のect。 | ||
合金鋼:A234WP12、A234WP11、A234WP22、A234WP5、A420WPL6、 | ||
DIN | 炭素鋼:St37.0、St35.8、St45.8 | |
ステンレス鋼:1.4301、1.4306、1.4401、1.4571 | ||
合金鋼:1.7335、1.7380、1.0488 (1.0566) | ||
JIS | 炭素鋼:PG370、PT410 | |
ステンレス鋼:SUS304、SUS304L、SUS316、SUS316L、SUS321 | ||
合金鋼:PA22、PA23、PA24、PA25、PL380 | ||
GB |
10#、20#、20G、23g、20R、Q235,16Mn、16MnR、1Cr5Mo、 12CrMo、12CrMoG、12Cr1Mo |
|
表面処理 | 電流を通される透明なオイル、さびなく黒いオイルまたは熱い | |
パッキング | 顧客の条件に関しては樹木が茂った言い分かパレットでは、または | |
適用 | 石油、化学薬品、機械類、ボイラー、電力、造船業、製紙、構造、等 | |
証明 | APIセリウムおよびISOの9001:2008 | |
第3部分は点検します | BV、SGS、等は受け入れます | |
受渡し時間 | 前金のレシートの後の7つに、在庫があります| | |
特別な設計 | あなたのデッサンとして | |
テスト | 直読の分光写真器、流体静力学の試験機、 探知器、超音波欠陥の探知器、磁気探傷のX線撮影をして下さい 探知器、等 |
|
装置 | 機械、機械に砂を吹き付ける電気斜角が付く機械等を押す機械、曲がる機械を押して下さい |
単位:インチ わずか 管 サイズ |
外Dia。 (OD) |
壁厚さ(t) | Aを終える90o L/Rの肘の中心 | Bを終える45o L/Rの肘の中心 | Aを終える90o S/Rの肘の中心 | |||
Sch.5S | Sch.10S | Sch.40S | Sch.80S | |||||
1/2 | 0.840 | 0.065 | 0.083 | 0.109 | 0.147 | 1.50 | 0.625 | |
3/4 | 1.050 | 0.065 | 0.083 | 0.113 | 0.154 | 1.12 | 0.438 | |
1 | 1.315 | 0.065 | 0.109 | 0.133 | 0.179 | 1.50 | 0.875 | 1.00 |
1-1/4 | 1.660 | 0.065 | 0.109 | 0.140 | 0.191 | 1.88 | 1.00 | 1.25 |
1-1/2 | 1.900 | 0.065 | 0.109 | 0.145 | 0.200 | 2.25 | 1.12 | 1.50 |
2 | 2.375 | 0.065 | 0.109 | 0.154 | 0.218 | 3.00 | 1.38 | 2.00 |
2-1/2 | 2.875 | 0.083 | 0.120 | 0.203 | 0.276 | 3.75 | 1.75 | 2.50 |
3 | 3.500 | 0.083 | 0.120 | 0.216 | 0.300 | 4.50 | 2.00 | 3.00 |
4 | 4.500 | 0.083 | 0.120 | 0.237 | 0.337 | 6.00 | 2.50 | 4.00 |
5 | 5.563 | 0.109 | 0.134 | 0.258 | 0.375 | 7.50 | 3.12 | 5.00 |
6 | 6.625 | 0.109 | 0.134 | 0.280 | 0.432 | 9.00 | 3.75 | 6.00 |
8 | 8.625 | 0.109 | 0.148 | 0.322 | 0.500 | 12.00 | 5.00 | 8.00 |
10 | 10.750 | 0.134 | 0.165 | 0.375 | 0.500 | 15.00 | 6.25 | 10.00 |
12 | 12.750 | 0.156 | 0.180 | 0.375 | 0.500 | 18.00 | 7.50 | 12.00 |
14 | 14.000 | 0.156 | 0.250 | 0.375 | 0.500 | 21.00 | 8.75 | 14.00 |
16 | 16.000 | 0.165 | 0.250 | 0.375 | 0.500 | 24.00 | 10.00 | 16.00 |
18 | 18.000 | 0.165 | 0.250 | 0.375 | 0.500 | 27.00 | 11.25 | 18.00 |
20 | 20.000 | 0.188 | 0.250 | 0.375 | 0.500 | 30.00 | 12.50 | 20.00 |
24 | 24.000 | 0.218 | 0.250 | 0.375 | 0.500 | 36.00 | 13.50 | 24.00 |
