モデル番号: | 1/2」- 72" | タイプ: | 管端 |
---|---|---|---|
表面処理: | ポーランド語 | ヘッド コード: | 円形 |
終わりの処置: | PE/BE | 技術: | 形作られる風邪 |
関係: | 溶接 | 適用: | 企業、オイル、排気 |
ハイライト: | バット溶接管の帽子,管のエンド キャップ |

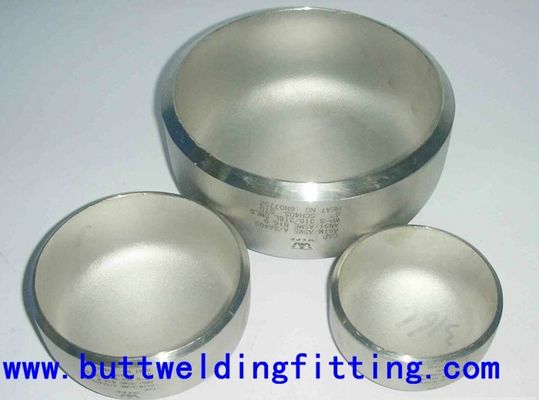

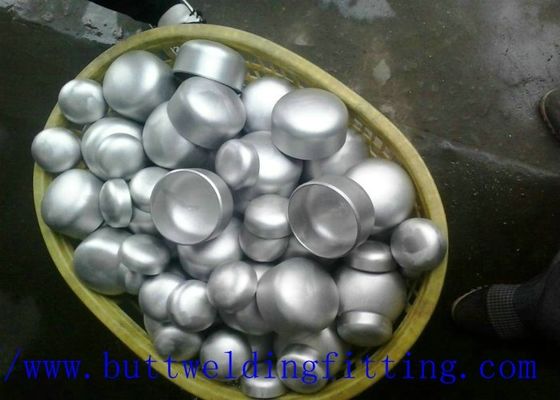

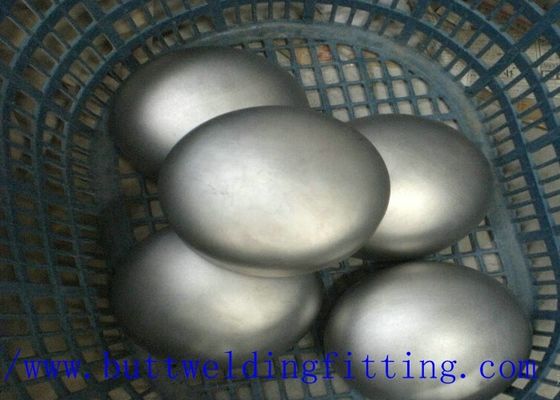

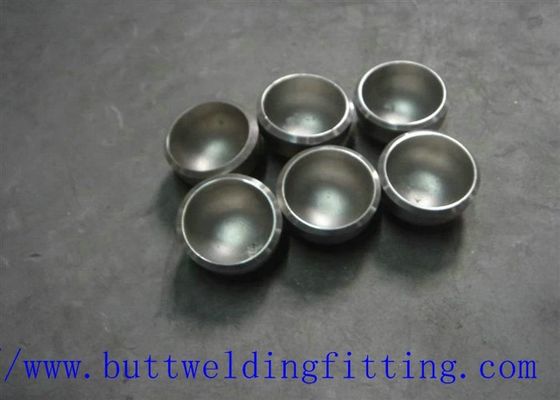

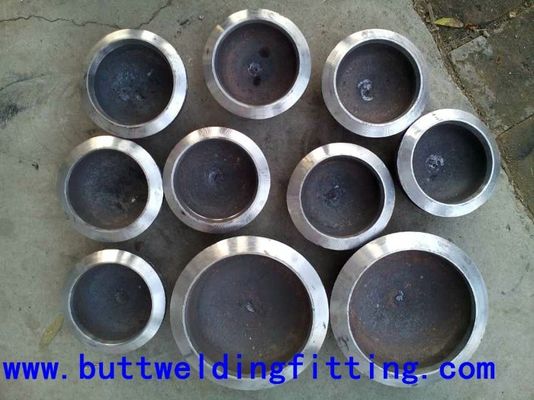

ステンレス鋼SA /A 403 316/316L-S/エンド キャップの保護の管おおう
技術: | 形作られる風邪 | 原産地: | 上海、中国(本土) | 型式番号: | 1/2」- 72" |
銘柄: | TOBO | 関係: | 溶接 | 形: | 同輩 |
材料: | 炭素鋼 | タイプ: | sweepolet | 表面処理: | 磨くこと |
ヘッド コード: | 円形 | 適用: | 企業、オイル、排気 | 終わりの処置: | PE/BE |
SCH40S SA/A403 316/316L-S | ステンレス鋼の帽子 |
ステンレス鋼の帽子、ステンレス鋼の帽子、ANSI、ISO、JISおよびDINの標準、手段1/2から56インチ。
わずかな管のサイズ(NPS) | 外径 | エンドツーエンド | |||
帽子 | |||||
B | D | E | E1 | 厚い限界の壁 | |
15 20 25 32 40 | ½ ¾ 1 1つの¼ 1つの½ | 21.7 27.2 34.0 42.7 48.6 | 25.4 25.4 38.1 38.1 38.1 | - - - - - | - - - - - |
50 65 80 90 100 | 2 2 ½ 3 3 ½ 4 | 60.5 76.3 89.1 101.6 114.3 | 38.1 38.1 50.8 63.5 63.5 | 44.5 50.8 63.5 76.2 76.2 | 5.5 7.0 7.6 8.1 8.6 |
125 150 200 250 300 | 5 6 8 10 12 | 139.8 165.2 216.3 267.4 318.5 | 76.2 88.9 101.6 127.0 152.4 | 88.9 101.6 127.0 152.4 177.8 | 9.5 11.0 12.7 12.7 12.7 |
350 400 450 500 550 600 | 14 16 18 20 22 24 | 355.6 406.4 457.2 508.0 558.8 609.6 | 165.1 177.8 203.2 228.6 - - | 190.5 203.2 228.6 254.0 - - | 12.7 12.7 12.7 12.7 - - |
650 700 750 800 850 900 950 | 26 28 30 32 34 36 38 | 660.4 711.2 762.0 812.8 863.6 914.4 965.2 | - - - - - - - | - - - - - - - | - - - - - - - |
1000 1050 1100 1150 1200 | 40 42 44 46 48 | 1016.0 1066.8 1117.6 1168.4 1219.2 | - - - - - | - - - - - | - - - - - |
体言 管のサイズ (NPS) | 外側 直径 斜角 D | 端末相互 | ||
帽子 | ||||
長さ(1) | 壁厚さの制限 長さ「Eのため」 | 長さ(2) | ||
E | E1 | |||
½ ¾ 1 1つの¼ 1つの½ | 0.84 1.05 1.32 1.66 1.90 | 1.00 1.00 1.50 1.50 1.50 | 0.18 0.15 0.18 0.19 0.20 | 1.00 1.00 1.50 1.50 1.50 |
2 2 ½ 3 3 ½ 4 | 2.38 2.88 3.50 4.00 4.50 | 1.50 1.50 2.00 2.50 2.50 | 0.22 0.28 0.30 0.32 0.34 | 1.75 2.00 2.50 3.00 3.00 |
5 6 8 10 12 | 5.56 6.62 8.62 10.75 12.75 | 3.00 3.50 4.00 5.00 6.00 | 0.38 0.43 0.50 0.50 0.50 | 3.50 4.00 5.00 6.00 7.00 |
14 16 18 20 22 | 14.00 16.00 18.00 20.00 22.00 | 6.50 7.00 8.00 9.00 10.00 | 0.50 0.50 0.50 0.50 0.50 | 7.50 8.00 9.00 10.00 10.00 |
24 26 28 30 32 | 24.00 26.00 28.00 30.00 32.00 | 10.50 10.50 10.50 10.50 10.50 | 0.50 - - - - | 12.00 - - - - |
34 36 38 40 42 | 34.00 36.00 38.00 40.00 42.00 | 10.50 10.50 12.00 12.00 12.00 | - - - - - | - - - - - |
44 46 48 | 44.00 46.00 48.00 | 13.50 13.50 13.50 | - - |
標準:
ANSI B16.9/16.28、ASTM A53/A106、API 5L、ASME B36.10M---1996年、DIN2605/2615/2616、JIS P2311/2312
表面処理:
電流を通される透明なオイル、さびなく黒いオイルまたは熱い。
利用できる特別な設計はISO9001に従ってすべての工程なされる:2000年厳しく。
キーワード:
帽子、継ぎ目が無い帽子、鋼鉄帽子、炭素鋼の継ぎ目が無い帽子、管の帽子、帽子の端
異なった材料に基づいて、管の帽子は炭素鋼の帽子、ステンレス鋼の帽子および合金鋼の帽子等を含んでいる。
構造によって、管の帽子は通された帽子、先を細くされた帽子およびanti-roll帽子等を含んでいる。
共通の形:
管の帽子はさまざまな形にある場合もある。共通の形の一部は半球、楕円形、正方形、長方形、Uの形およびIの形である。
サイズ
管の帽子:1/2 " ~60"
DN15~DN1500
壁厚さ:
sch10、sch20、sch30、std、sch40、sch60のxs、sch80、sch100、sch120、sch140、sch160のxxs、sch5s、sch20s、sch40s、sch80s
最高。壁厚さ:200mm
材料
炭素鋼:ASTM/ASME A234 WPB-WPC
合金鋼:ASTM/ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP 911
ステンレス鋼:ASTM/ASME A403 WP 304-304L-304H-304LN-304N
ASTM/ASME A403 WP 316-316L-316H-316LN-316N-316Ti
ASTM/ASME A403 WP 321-321H ASTM/ASME A403 WP 347-347H
低温の鋼鉄:ASTM/ASME A402 WPL 3-WPL 6
高性能の鋼鉄:ASTM/ASME A860 WPHY 42-46-52-60-65-70
、絞り曲がること、機械で造る造ることおよびもっと押す
