金属の波形の金属のガスケットASME B16.9 DN15 -化学薬品のためのDN1200 WP316L

金属の波形の金属のガスケットASME B16.9 DN15 -化学薬品のためのDN1200 WP316L

指定:

1.Productsはスーツのフランジの指定にすべての関連したガスケットの標準に従って製造されたです:ASME B 16.20、ASME B 16.5、BS1560、ASME B 16.47 A、BS EN 1092、DIN、JISおよびNF、（b）等。

ASME B 16.20として2.Colorコード要求あり次第。

プロダクト標準:

私達の生産はASME B 16.20、MSS SP-44、API 605、DIN、JIS、JPI、BS 1560、JG/T、GB/T、HG、SHの標準に従って、等あります。またはプロダクトはcostumerの条件に従ってカスタマイズすることができます。ガスケットが肋骨が付いている熱交換器で使用されたら特定のデッサンを提供して下さい。

タイプの螺線形の傷のガスケット:

gasekest螺線形の傷に4つのタイプがあります:

SW -基本的なタイプ

固体外および内部リングのない基本的な造りは金属の複数の層ととの補強されます
より大きい安定性およびよりよい圧縮の特徴を与える注入口。-溝形の男性のために適した
そして平らな表面フランジ アセンブリに女性か溝がある。

SWI -内部リング タイプ

固体内部の金属リングは圧縮ストッパーとして機能します。固体の蓄積を防ぐためには、減らして下さい
プロセス液体の乱流流れは腐食を最小にし。ガスケットは退屈するフランジと内部の間にあります
直径。環状スペースは固体内部の金属リングによっていっぱいになります。-男性および女性の管のために適したフランジを付けたようになります。

SWC -外リング タイプ

固体外リングはフランジの表面で正確に付加的な放射状の強さをに与えるためにガスケットを取付けます
ガスケットの破裂を防ぎ、圧縮の振幅制限器として機能します。外リングを取付けることの場合には、それは非常に容易です
外リングの端が平たい箱との使用のために適したボルトで-触れるのでガスケットをフランジを付けたようになるために取付けるため表面
表面および上げられた表面フランジ。

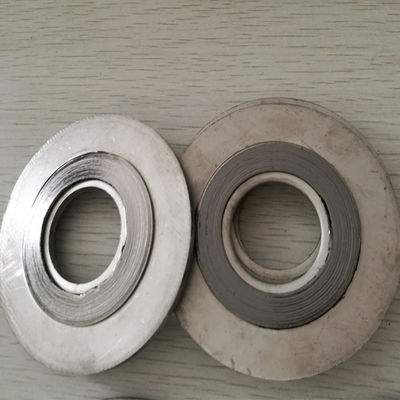

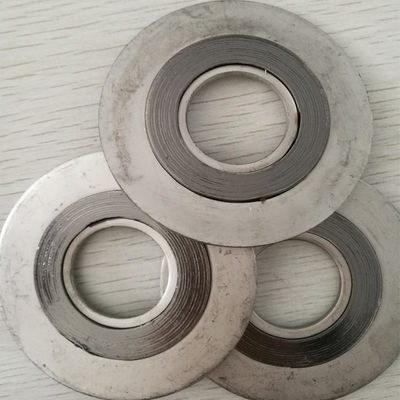

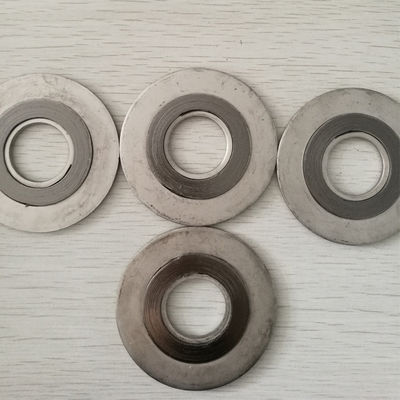

SWCI -内部及び外リング タイプ

内部リングおよび外リング タイプ ガスケットは内部ガスケットのためのストッパーを限る付加的な圧縮を与えます
そして外の側面。それは環状スペースでフランジの表面の腐食を防ぎます。-平らな表面との使用のために適した
そして上げられた表面フランジ高圧/温度サービスのために指定されて- 900LBを以上にまたはところで分類すれば
腐食性か有毒な媒体はあります。

構造:

1.Metalストリップ:処理された金属片によい伸縮性および回復があります。それは注入口を十分な引張強さ提供します。

2.Filler:この部分はガスケットの主体であり、別の材料は異なった条件で使用されます

3.Centeringリング:集中リングは含まれていた液体が付いている直接接触に入って来ません。炭素鋼およびエレクトロ版から普通成っているか、または腐食を避けることを塗ります。他の材料は要求あり次第利用できます。

4.Innerリング:内部リングが高圧サービスの高い座席の圧力による余分な圧縮を避けるのに使用され、フランジ区域の乱れを減らすことをまた使用します。それはガスケットの金属ストリップと同じ材料の普通なされます。

材料:
