名前: | 禁止されたティー | 材料: | Uns S31803 |
---|---|---|---|
標準: | ASTM A815 | サイズ: | DN300 (12) X DN300 (12) |
厚さ: | SCH80S | MOQ: | 1pcs |
ハイライト: | 継ぎ目が無い棒ティーの管付属品,SCH80S棒ティーの管付属品,ASTM A815はティーのパイプラインを禁止した |

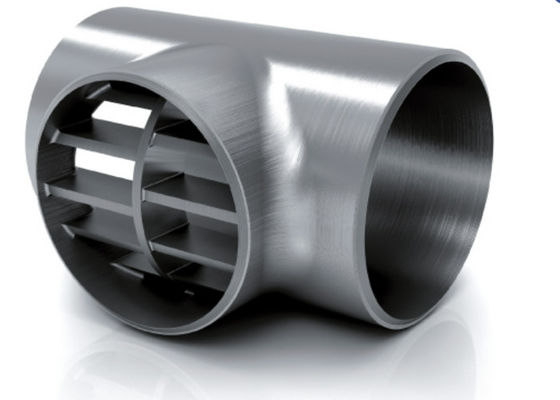

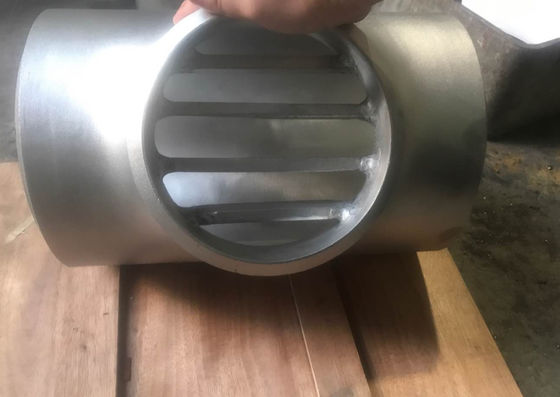

禁止されたティーASTM A815 WP UNS S31803 DN300 (12の) X DN300 (12の) SCH80S
禁止されたティーはティーであるまたはパイプラインで使用されたpigged、制限棒がある枝が付いているどの付属品でも内部的にブタが分岐移動することを防ぐことを溶接した。
禁止されたティーのための設計考察
禁止されたティーはpiggingのための条件がある場合使用される。従って、適用の多数は準備中または海底分野で見つけることができる。
枝で内部的に溶接した棒版は変更の方向からのブタか枝出口で付けられて得ることを避けることである。
棒版の設計は十分な量、厚さに主要な管および同時に枝を貫流するために意味された流れに影響を与えないことによって動くためにブタのための滑らかさを保障するために十分に間隔をあけられてあり。正常な練習は導かれた棒の後の枝パイプラインの開始が主要なパイプライン区域の40%以下ないことを保障することである。
分岐の棒のサイズは流れの圧力を支えるには流れを制限しないには十分に大きい十分に小さくなければならない。
滑らかさを保障するため、棒版は枝湾曲に適する粉砕でなければならない。鋭角、はねおよびbursは取除かれるように要求される。piggingプロセスのこの滑らかさは損傷からブタのセンサーを保護して重要である。
貝DEP 31.40.10.13 - GEN図4 --を上で参照しなさい;量の棒版は枝増加のIDとして2つの(2)部分および増加から始まる。
棒版は理想的に等間隔である。
より大きいティー(サイズ14インチ以上に)のため、ブタによって当られて得るとき棒剛さを支える中間に橋版がある。
weldabilityのためのティー材料と同じ一般的な棒版の材料。
標準的技法は高圧力の棒が直接放出の首の区域を集中したガイドの溶接を避けることである。棒端は枝に合うために機械で造られなければならない。
母材の溶接修理は禁止される。
変数 | ティー | 禁止されたティー |
定義 | 標準的な管付属品 | 配管部品の特別なタイプ |
製造業 | 通常放出か鍛造材によって | 大抵製造される |
使用 | 配管およびパイプライン工学両方で使用される | ブタの発射筒/受信機の近くでパイプライン工学で使用される |
設計コード/標準 | ASME B 16.9/MSS SP 75 | 貝DEP 31.40.10.13 - GENかISO 15590-2 |
生産の量 | 大きさの大規模 | 選り抜き少し(顧客用) |
費用 | より安い | 高価により正常なティー |
タイプ | ANSI B16.9 ASTM A403 WP316Lの等しいティー |
サイズ | 48"への継ぎ目が無い1/2」72"に溶接されて |
壁厚さ | Sch5S-Sch160、XS、XXS |
標準 | ANSI、ASTM、DIN、JIS、BS、ISO、GB、SH、およびHG等 |
材料 |
ステンレス鋼:ASTM A403 WP304、304L、310、316、316L、等 炭素鋼:ASTM A234 WPB、WPC ASTM A105 WPHY 42、等 合金鋼:ASTM A234 WP1、等の低温:ASTM A420 WPL 1、等 二重および極度の複式アパートの鋼鉄:ASTM A815 UNS S31803/S32205/S32750/S32760/S32550 |
表面処理 | 砂の圧延、の酸清浄化サンド ブラスト。 |
パッキング | 木の場合、顧客の要求としてパレットまたは |
適用 |
石油、化学薬品、力、ガス、冶金学、造船業、構造、等 |
