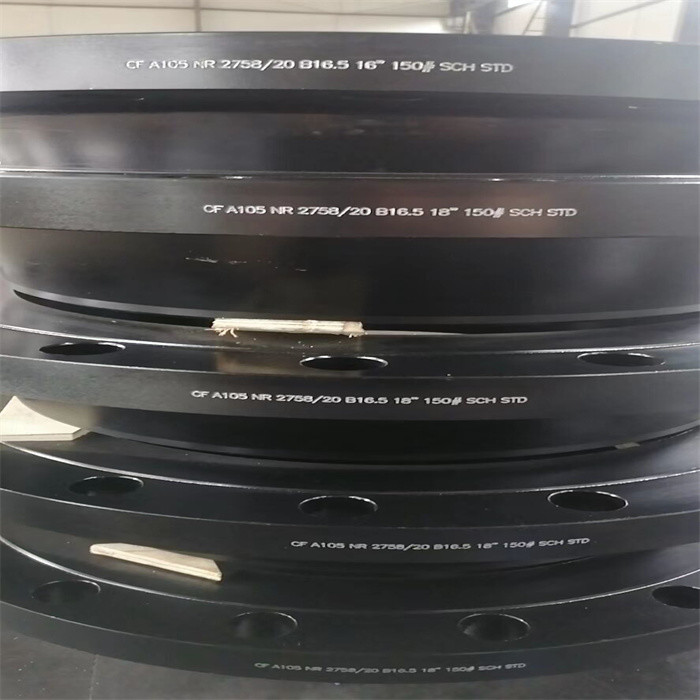

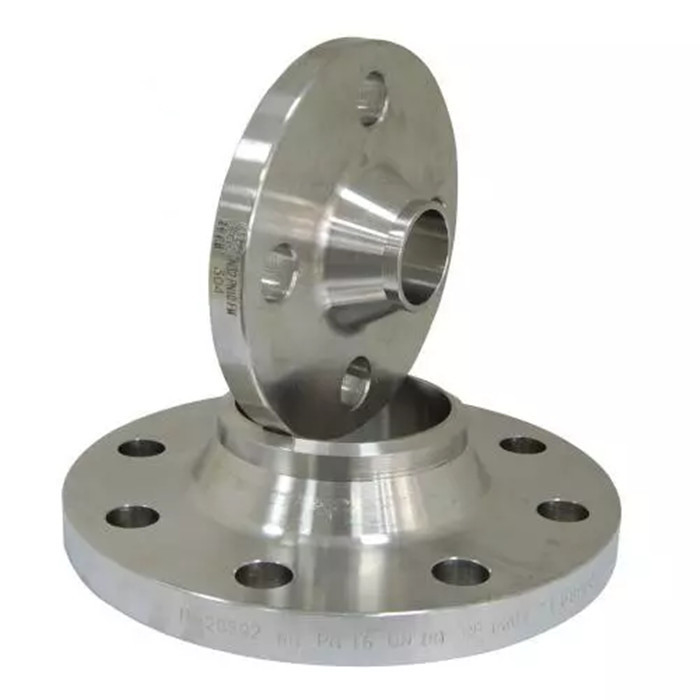

ASTM A105 フランジ

ASTM A105 フランジは、周囲温度から高温サービスまで動作可能な圧力パイプと継手をカバーする規格でカバーされているフランジの一種です。Dinesh Industries は、あらゆるタイプのフランジのサプライヤーおよびメーカーです。そして、私たちは生産し、供給しますA105 フランジ範囲も。さまざまな基準をカバーするさまざまな基準があります。ASTM A105 フランジ寸法これは、同様のサイズのパイプで使用できます。壁の厚さ、直径、材料のグレード、および圧力クラスによって、どの種類のSA 105 フランジ特定のアプリケーションで使用できます。

最大の CS A105 鍛造フランジ サプライヤー、Asme Sa105 溶接ネック フランジの寸法を参照

フランジの異なる寸法にも異なる重量があります。お問い合わせいただくと、ASTM A105 フランジ重量チャートフランジの重量について理解を深め、多数のフランジから選択することができます。としてフランジ a105 メーカーフランジのカスタム寸法も提供できます。私たちは、クライアントの要件に応じて、A105 鍛鋼フランジのメーカーです。私たちの価格は非常に競争力がありますA105 フランジ価格表インドまた、大量注文してコストを削減できます。私たちは製造、在庫、供給を行っているため、ASTM A105 炭素鋼フランジ中間業者を排除することで低価格で販売。私達はの一流の製造者ですASTM A105n フランジ.

参考資料

以下の標準のリストは、これらの仕様に適用されます。

ASTM 規格:

• A266/A266M 圧力容器部品用炭素鋼鍛造品の仕様。
• A675/A675M 熱間圧延、特別な品質と機械的特性、炭素鋼バーの仕様。
• A696 圧力配管部品用の棒鋼、炭素、熱間圧延または冷間仕上げ、特別品質の仕様。
• A788/A788M 鋼鍛造品の仕様、一般要件。
• A961/961M 鋼製フランジ、鍛造継手、バルブ、および配管用途の部品に関する一般要件。

MSS 標準:

• SP44 鋼管ラインフランジの規格

ASME 規格:

• B16.5 鋼管フランジおよびフランジ継手の寸法規格
• B16.9 鍛鋼製突合せ溶接継手
• B16.10 鉄製バルブの面間および端間寸法
• B16.11 鍛鋼継手、ソケット溶接およびねじ込み
• B16.34 バルブは、フランジ、ねじ込み、および溶接端によって接続されます
• B16.47 大径鋼フランジ
• ASME ボイラーおよび圧力容器コード:

API 標準:

• API-600 フランジ付きおよび突合せ溶接エンド スチール ゲート バルブ
• API-602 製油所用コンパクト設計炭素鋼ゲートバルブ

ASTM A105 フランジの仕様一覧

サイズチャート	1/2インチから48インチ (15NB) ～ (1200NB)
圧力定格表 ANSI	300 ポンド、150 ポンド、600 ポンド、900 ポンド、2500 ポンド、1500 ポンド
DIN圧力計算	40Bar 16Bar 25Bar 6Bar 10Bar / PN10 PN25 PN64 PN16 PN6 PN40
JIS	20K、10K、40K、16K、5K、30K、63K
ユニ / EN	16バー 6バー 10バー 40バー 25バー
コネクトタイプ/フランジフェイスタイプ	RF、スモール タング、RTJ、FF、LJF、ラージ タング & グルーブ
コーティング	亜鉛メッキ、黄色透明、コールドおよびホットディップ亜鉛メッキ、防錆塗装、オイルブラック塗装
一般的なタイプ	ねじ込み / ねじ込み / 鍛造 / プレート
装置	プレス機、曲げ機、サンドブラスト機、プッシング機、電動面取り機など
元	西ヨーロッパ / 日本 / インド / アメリカ / 韓国
のディーラーおよびディストリビューター	シドニー、ノイダ、ナグプール、カラカス、アーヴァズ、カンプール、アブダビ、カラチ、パース、リヤド、バローダ、コバール、カルガリー、メキシコ、クウェート、ルディアナ、ティルヴァナンタプラム、ジャネイロ、テヘラン、マスカット、ラゴス、コルカタ、タウ、マナーマ、ラージコート、サンティアゴ、アーメダバード、グジャラート、エルナクラム、イスタンブール、ハウラー、アンカラ、コインバトール、ジャムシェドプール、ポートオブスペイン、ピンプリチンチワッド、ニューデリー、バドダラ、ムンバイ、金海市、インドール、スラト、ボゴタ、グルガオン、メルボルン、ランチ、モントリオール、チェンナイ、ハイデラバード、ルディアナ、バンガロール、ロンドン、クルブヴォア、ダンマーム、バンガロール
のメーカー	UNI、BS、AS2129、ANSI DIN、GOST、JIS、SABS、NFE、AWWA、EN など
テスト	X線検出器、UIトラソニック探傷器、直読分光器、磁粉検出器、静水圧試験機
基準	API7S-15、API7S-43、API605、ANSI/ASME B16.5、B16.47 シリーズ A & B、B16.48、BS4504、BS 10、EN-1092、DIN、ASME/ANSI B16.5/16.36/16.47 A/16.47B、MSS S44、ISO70051、JISB2220、BS1560-3.1、EN1092



溶接

これらのコンポーネントは溶接できます。溶接手順は、ASME ボイラーおよび圧力容器コードのセクション IX に準拠する必要があります。

鍛造

ASTM A105 炭素鋼は、2200 から 1700 F の範囲の温度で鍛造した後、焼入れおよび焼き戻しまたは正規化することができます。

アニーリング

鍛造部品は、華氏 1000 度未満まで冷却してから、華氏 1550 度から華氏 1,700 度まで加熱することができます。その後、ゆっくりと炉を冷却します。

静水圧試験

静水圧試験は、ASTM A961 の補足 S57 が指定されている場合にのみ、鍛造メーカーによって実施されるものとします。

用語

この仕様で使用されるその他の用語の定義については、仕様 A961/A961M を参照してください。

注文情報

仕様 A961/A961M を参照してください。

一般的な要件

この仕様と仕様 A961/A961M の要件が矛盾する場合。この仕様に従ってください。

化学組成

あ銅、ニッケル、クロム、モリブデン、バナジウムの合計は 1.00% を超えてはなりません。
Bクロムとモリブデンの合計は 0.32% を超えてはなりません。

熱処理

クラス 300 を超えるフランジ、設計圧力または設計温度が不明な特別な設計のフランジ、および 4 インチ NPS を超えるものとクラス 300 を超えるものを除いて、熱処理は必要ありません。焼き戻し、焼きならし、焼き入れ、焼き戻しが適用される方法です。
