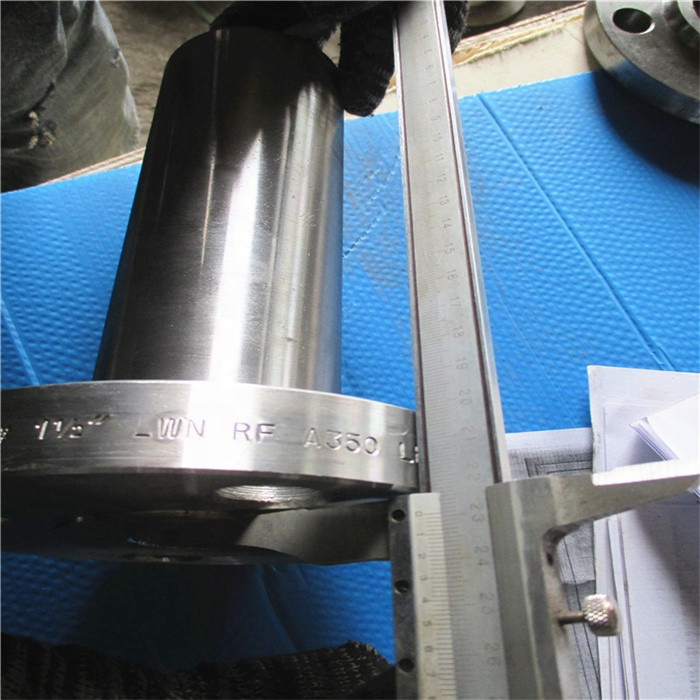

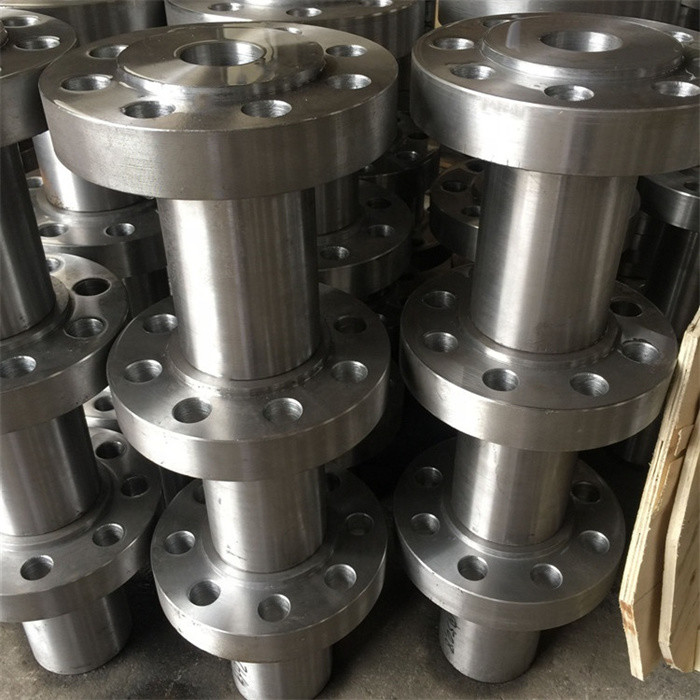

フランジ、LWN、RFのサイズ: 4" - 600#、SCH.20、RFのCS、ASTM A105 ASTM A182 F1

F1 A182 合金鋼フランジ鍛造品への一次成形用に調合された合金鋼です。指定された特性は、アニールされた状態に適しています。F1 はこの材料の ASTM 指定であり、その UNS 番号は K12822 です。

A182 F1 Cl2 パイプ フランジ同じカテゴリの鍛造合金鋼の中で非常に低い電気伝導率を持っています。さらに、それは適度に低い内包エネルギーと基本コストを持っています。
A182 F1 資料F1グレードの鍛造素材仕様です合金鋼また、高温サービスを伴う用途向けの裸の鍛造品または鍛造および機械加工製品の製造に使用されます。
F1 鋼プレート フランジ隆起した面とハブが不要な場合、および周囲温度で圧力がないまたは低い用途の場合、多くの場合、費用対効果の高いソリューションです。

ASTM A182 F1 ラップ ジョイント フランジ溶接ネック フランジによく似ていますが、ルーズ スリップオン フランジにも似た 2 ピースのデバイスです。スタブエンドとパイプラインの周りを回転できるという利点があります。


A182 F1 Cl2 ブラインド フランジの化学成分表

学年	ハ	マン	シ	P	S	クロム	モ
合金鋼 F1	0.15 最大	0.3～0.6	0.5	0.03	0.03	4-6	0.44-0.65

ASTM A182 Gr F1フランジと同等

標準	UNS	DIN WERKSTOFF NR.	DIN
合金 F1	K12822	1.5415	15M03

SA 182 Gr F1 スリップ オン フランジの機械的特性分析

抗張力	降伏強度 (0.2% オフセット)	伸長
275	485	20%

ASTM A182 Gr F1 フランジ圧力定格

温度 °F	クラス900	クラス150	クラス600	クラス400	クラス1500	クラス300	クラス2500
-20～100	2085	265	1390年	925	3470	695	5785
200	2035年	260	1360	905	3395	680	5660
300	1955年	230	1305	870	3260	655	5435
400	1920年	200	1280	855	3200	640	5330
500	1865年	170	1245	830	3105	620	5180
600	1815年	140	1210	805	3025	605	5040
650	1765年	125	1175	785	2940	590	4905
700	1705	110	1135	755	2840	570	4730
750	1595年	95	1065	710	2660	530	4430
800	1525	80	1015	675	2540	510	4230
850	1460年	65	975	650	2435	485	4060
900	1350	50	900	600	2245	450	3745
950	845	35	560	375	1405	280	2345
1000	495	20	330	220	825	165	1370年



ASTM A182 Gr F1 フランジ材料仕様チャート

仕様	ASTM A182 / ASME SA182
サイズ	1/2インチ (15 NB) ～ 48インチ (1200NB)
基準	ANSI/ASME B16.5、B 16.47 シリーズ A & B、B16.48、BS4504、BS 10、EN-1092、DIN など
クラス/圧力	150#、300#、600#、900#、1500#、2500#、PN6、PN10、PN16、PN25、PN40、PN64等。
標準	ANSI フランジ、ASME フランジ、BS フランジ、DIN フランジ、EN フランジなど



ASME SA182 F1 Cl2 フランジ タイプ

F1 A182 フランジ



A182 F1 Cl2 ブラインド フランジ



ASTM A182 F1 スリップオンフランジ



ASTM A182 グループ F1 フランジ

A182 グレード F1 プレート フランジ



SA 182 Gr F1 フランジ
