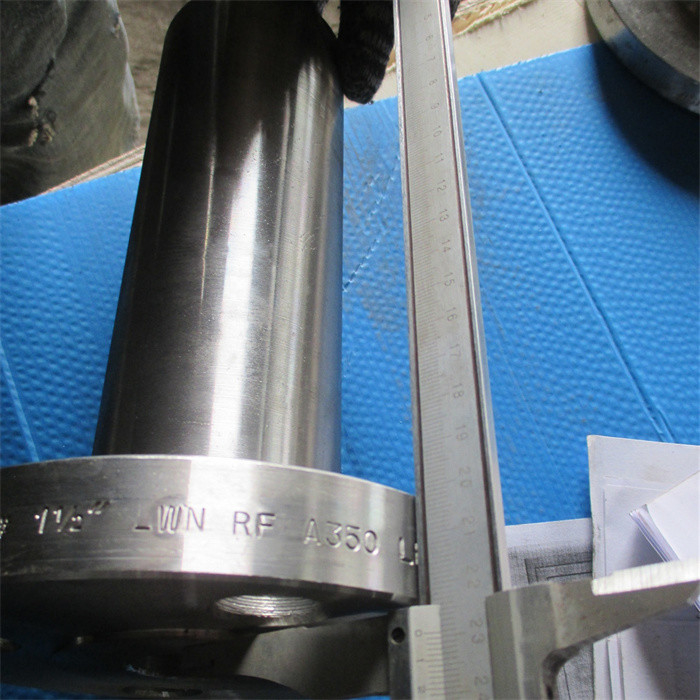

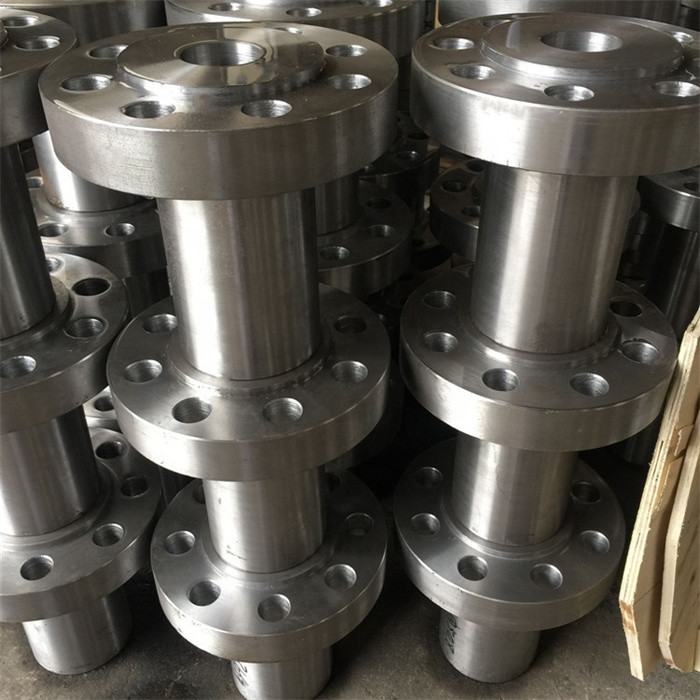

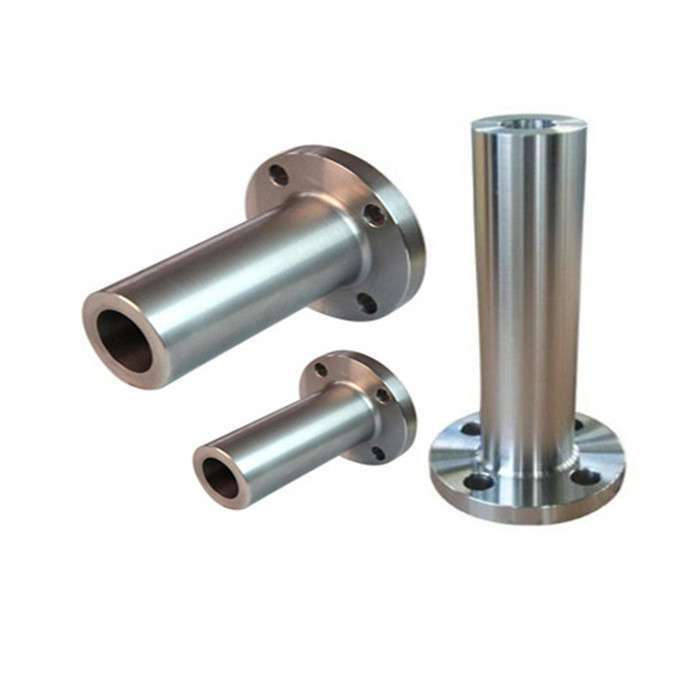

12" LWNのフランジTGのASTM A105のサイズ: 5" - 300#、SCH.160のCS、ASTM A182 F1

起源の場所	中国
ブランド名	TOBO
証明	BV/ABS/LR/TUV/DNV/BIS/API/PED
モデル番号	ASTM A403の等級WPS31254
最小注文数量	0.5-1トン
価格	交渉可能
パッケージの詳細	束のポリ袋そして
受渡し時間	qtyに従って
支払条件	L/C、D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram
供給の能力	1年ごとの7500トン

商品の詳細

厚さ	標準的なスケジュール	圧力	Class150/300/600/9001500/2500、Class150,150#-2500#
名前	フランジ	タイプ	、管のフランジ通る、溶接首のフランジ盲目ソケットの溶接
サイズ	カスタマイズされたサイズ	パッキング	顧客のrequesmentを一致する内部の多袋、プラスチックBag+Carton、合板の箱またはパレット
色	顧客の要求	表面	顧客の要求として
ハイライト	12インチ鍛造鋼のフレンズ , ASTM A105の炭素鋼のフランジ , 300# スケジュール160 フランジ

メッセージ

製品の説明

12"LWN フランジ TG、ASTM A105 サイズ: 5"- 300#、SCH.160、CS、ASTM A182 F1

ASTM A182 Gr F1 ブラインドフランジパイプラインを遮断したり、ストップを作成するために使用される固体ディスクです。これは通常のフランジに似ており、周囲に取り付け穴があり、ガスケットシールリングが合わせ面に機械加工されています。

A182 Gr F1 ネジ付きフランジ広く要求されており、ねじ込みフランジとしても知られています。フランジ穴の内側にねじ山があり、パイプに適合する雄ねじが付いています。

A182 グレード F1 ソケット溶接フランジは当初、小型の高圧配管で使用するために開発されました。静的強度はスリップオンフランジと同等ですが、疲労強度は二重溶接スリップオンフランジよりも 50% 大きくなります。

SA 182 Gr F1 スリップオンフランジSOフランジとも呼ばれます。内部デザインがパイプより少し大きいパイプの上をスライドするフランジです。

抗張力	降伏強度 (0.2% オフセット)	伸長
275	485	20%

学年	ハ	マン	シ	P	S	クロム	モ
合金鋼 F1	0.15 最大	0.3～0.6	0.5	0.03	0.03	4-6	0.44-0.65

標準	UNS	DIN WERKSTOFF NR.	DIN
合金 F1	K12822	1.5415	15M03

仕様	ASTM A182 / ASME SA182
サイズ	1/2インチ (15 NB) ～ 48インチ (1200NB)
基準	ANSI/ASME B16.5、B 16.47 シリーズ A & B、B16.48、BS4504、BS 10、EN-1092、DIN など
クラス/圧力	150#、300#、600#、900#、1500#、2500#、PN6、PN10、PN16、PN25、PN40、PN64等。
標準	ANSI フランジ、ASME フランジ、BS フランジ、DIN フランジ、EN フランジなど

パイプ通常直径。		外径フランジ	なるほど。フランジの分	直径。ハブの	上げ面の直径	長さハブ.Y	ねじ長さ	直径。ボルトサークルの	直径。ボルト穴数	ボルト数	直径。ボルト数 (インチ)	KG	ポンド
インチ	dn	〇	ハ	バツ	G	よ	T	紀元前	BH	BN	BD
1/2"	15	89.00	11.20	30.20	35.10	15.70	15.70	60.50	15.80	4	1/2"	0.4	0.9
3/4"	20	98.50	12.70	38.10	42.90	15.70	15.70	69.90	15.80	4	1/2"	0.7	1.5
1"	25	108.00	14.20	49.30	50.80	17.50	17.50	79.30	15.80	4	1/2"	0.8	1.8
1-1/4"	32	117.50	15.70	58.70	63.50	20.60	20.60	88.90	15.80	4	1/2"	1.2	2.6
1-1/2"	40	127.00	17.50	65.00	73.20	22.40	22.40	98.60	15.80	4	1/2"	1.5	3.3
2"	50	152.50	19.10	77.70	91.90	25.40	25.40	120.70	19.10	4	5/8"	2.3	5.1
2-1/2"	65	178.00	22.40	90.40	104.60	28.40	28.40	139.70	19.10	4	5/8"	3.7	8.1
3"	80	190.50	23.90	108.00	127.00	30.20	30.20	152.40	19.10	4	5/8"	4.1	9
3-1/2"	90	216.00	23.90	122.20	139.70	31.80	31.80	177.80	19.10	8	5/8"	5.1	11.2
4"	100	228.50	23.90	134.90	157.20	33.30	33.30	190.50	19.10	8	5/8"	5.9	13
5"	125	254.00	23.90	163.60	185.70	36.60	36.60	215.90	22.40	8	3/4"	7	15.4
6"	150	279.50	25.40	192.00	215.90	39.60	39.60	241.30	22.40	8	3/4"	8.4	18.5
8"	200	343.00	28.40	246.10	269.70	44.50	44.50	298.50	22.40	8	3/4"	13	28.6
10"	250	406.50	30.20	304.80	323.90	49.30	49.30	362.00	25.40	12	7/8"	18	39.5
12"	300	482.50	31.80	365.30	381.00	55.60	55.60	431.80	25.40	12	7/8"	29	64
14"	350	533.50	35.10	400.10	412.80	57.20	57.20	476.30	28.50	12	1"	39	86
16"	400	597.00	36.60	457.20	469.90	63.50	63.50	539.80	28.50	16	1"	47	103
18"	450	635.00	39.60	505.00	533.40	68.30	68.30	577.90	31.80	16	1 1/8"	57	126
20"	500	698.50	42.90	558.80	584.20	73.20	73.20	635.00	31.80	20	1 1/8"	76	167
24"	600	813.00	47.80	663.40	692.20	82.60	82.60	749.30	35.10	20	1 1/4"	97	214
