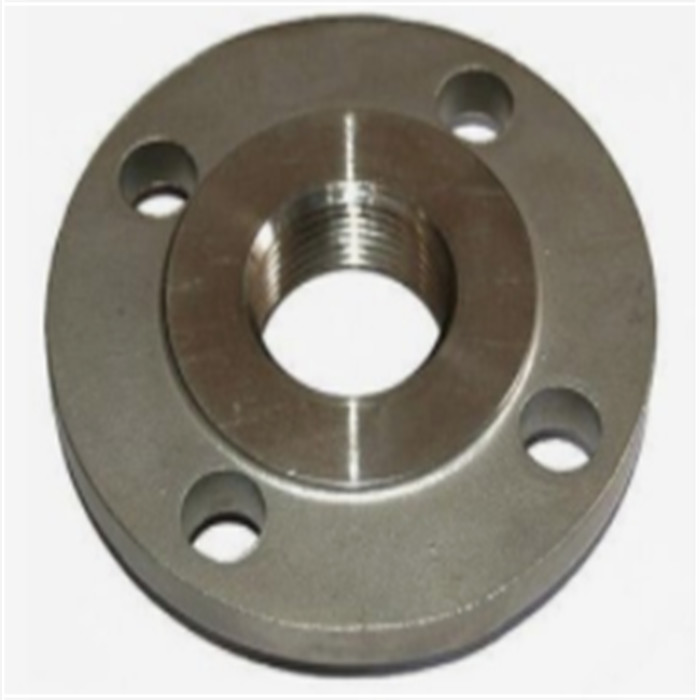

炭素鋼 DIN2566 PN10/PN16 RST37.2 BSP ねじ付きフランジ DN100

フランジ全般

フランジは、パイプ、バルブ、ポンプ、およびその他の機器を接続して配管システムを形成する方法です。また、クリーニング、検査、または変更のための簡単なアクセスも提供します。フランジは通常、溶接またはねじ止めされています。フランジ ジョイントは、シールを提供するためにガスケットを間に挟んで 2 つのフランジをボルトで固定することによって作成されます。

最も使用されるフランジ タイプは次のとおりです。

ラップジョイントフランジを除く全タイプに付属隆起したフランジ面。

フランジの材料

パイプ フランジは、ステンレス鋼、鋳鉄、アルミニウム、真鍮、青銅、プラスチックなどのさまざまな材料で製造されていますが、最も使用されている材料は鍛造炭素鋼で、表面は機械加工されています。

さらに、継手やパイプなどのフランジは、特定の目的のために、フランジ自体とはまったく異なる品質の材料の層が内部に装備されている場合があり、これが「ライニング フランジ」です。

フランジの材質は、基本的にパイプの選択時に設定され、ほとんどの場合、フランジはパイプと同じ材質です。

この Web サイトで説明されているすべてのフランジは、特に明記されていない限り、ASME en ASTM 規格に該当します。ASME B16.5 には寸法、寸法公差などが記載されており、ASTM にはさまざまな材料の品質が記載されています。

フランジの寸法

各フランジ ASME B16.5 には、多数の標準寸法があります。日本の製図技師、カナダの作業準備者、またはオーストラリアのパイプフィッターが溶接ネック フランジ NPS 6、クラス 150、スケジュール 40 ASME B16.5 について話している場合、それは下の画像に示されているフランジを超えています。 .

フランジを注文する場合、サプライヤーは材料の品質を知りたいと考えています。たとえば、ASTM A105 は鍛造炭素鋼フランジで、A182 は鍛造ステンレス鋼フランジです。

したがって、サプライヤへの正しい注文では、2 つの規格を指定する必要があります。

ボルトフランジ接続

ボルトフランジ接続は、多くの要因 (フランジ、ボルト、ガスケット、プロセス、温度、圧力、媒体) の複雑な組み合わせです。これらのさまざまな要素はすべて相互に関連しており、相互に依存して成功を収めています。
フランジ付きジョイントの信頼性は、ジョイント製造プロセスの適切な管理に大きく依存します。

フランジ接続のその他の欠点..

• 各フランジ接続は漏れる可能性があります (一部の人々は、フランジ接続は 100% の漏れ防止ではないと主張しています)。
• フランジ パイプ システムは、より多くのスペースを必要とします (パイプ ラックを考えてみてください)。
• フランジ付きパイプ システムの断熱材は、より高価です (特別なフランジ キャップ)。

もちろん、フランジ接続には大きな利点があります。いくつかの例..

• 新しいラインには複数のパイプスプールを含めることができ、ワークショップで製造できます。
• このパイプスプールは、溶接を必要とせずに工場で組み立てることができます。
• プラントでのNDO（X線、水力試験など）はワークショップで行われているため、必要ありません。
• 工場でのブラストや塗装も工場内で行っているので不要
  （取り付け時の塗装の損傷のみを修理する必要があります）。
