適用: | パイプ・ライン・システム | 色: | 銀 |
---|---|---|---|
関係: | 溶接される | 材料: | ステンレス鋼 |
パッケージ: | 標準的な輸出パッケージ | 圧力: | 高圧 |
加工技術: | 鍛造材 | サービス: | OEM/ODM |
形: | 肘 | サイズ: | カスタマイズされる |
標準: | ANSI、DIN、JIS、GB | 表面処理: | ポーランド語 |
厚さ: | カスタマイズされる |

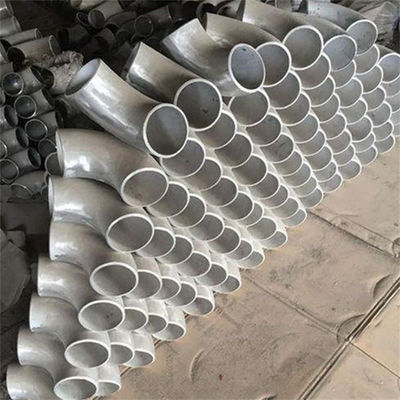

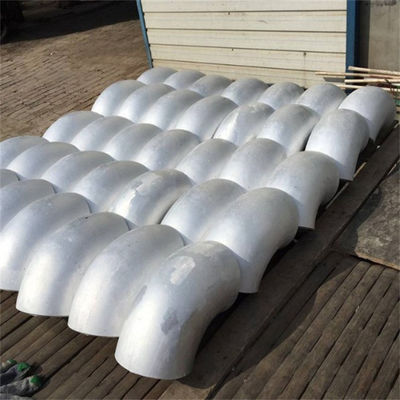

ASTM A403 WP321 / 321H 45 エルボ ASTM A403 WP316 同等ティー
商品名 | ステンレス鋼 ASTM A403 WP304 管継手の標準仕様 | |||
仕様 | ASTM A403 / ASME SA403 | |||
サイズ | シームレスエルボ(1/2”~24”)、ERW/溶接/加工エルボ(1/2”~48”) | |||
厚さ | Sch 5、Sch 10、SCH20、SCH30、SCH40、STD、SCH80、SCH100。SCH120、SCH160。XXS | |||
標準 |
|
|||
水面 |
|
|||
タイプ | シームレス / 溶接 / 加工 | |||
形状 : | エルボ、90度エルボ、ロングラジアスエルボ、ショートラジアスエルボ、LRエルボ、SRエルボ。 | |||
曲げ半径 | R=1D、2D、3D、5D、6D、8D、10Dまたはカスタム | |||
パッケージ | 耐航性のあるパッケージ。木製または合板のケースまたはパレット、または顧客の要求として |
製品範囲と理論重量(Kg):
DN | スケジュール 10 秒 | スケジュール40秒 | スケジュール 80 年代 | ||||||
90°肘 | 45°肘 | 同等ティー | 90°肘 | 45°肘 | 同等ティー | 90°肘 | 45°肘 | 同等ティー | |
8 | 0.02 | 0.01 | 0.03 | 0.03 | 0.02 | 0.06 | 0.04 | 0.03 | 0.07 |
10 | 0.03 | 0.02 | 0.05 | 0.03 | 0.02 | 0.03 | 0.06 | 0.04 | 0.09 |
15 | 0.06 | 0.03 | 0.09 | 0.08 | 0.04 | 0.10 | 0.10 | 0.05 | 0.14 |
20 | 0.07 | 0.03 | 0.13 | 0.08 | 0.04 | 0.17 | 0.11 | 0.05 | 0.20 |
25 | 0.14 | 0.08 | 0.28 | 0.15 | 0.11 | 0.29 | 0.22 | 0.14 | 0.38 |
32 | 0.23 | 0.11 | 0.49 | 0.26 | 0.17 | 0.59 | 0.40 | 0.23 | 0.68 |
40 | 0.30 | 0.17 | 0.68 | 0.40 | 0.23 | 0.86 | 0.51 | 0.29 | 1.02 |
50 | 0.50 | 0.25 | 0.85 | 0.70 | 0.40 | 1.28 | 0.91 | 0.59 | 1.59 |
65 | 0.85 | 0.48 | 1.41 | 1.40 | 0.77 | 2.19 | 1.81 | 0.99 | 3.13 |
80 | 1.25 | 0.63 | 1.77 | 2.20 | 1.08 | 3.31 | 2.97 | 1.50 | 4.45 |
90 | 1.70 | 0.75 | 2.67 | 2.83 | 1.42 | 4.08 | 4.00 | 2.00 | 5.44 |
100 | 2.10 | 1.08 | 3.46 | 4.47 | 2.09 | 5.27 | 6.18 | 2.81 | 7.71 |
150 | 5.45 | 2.72 | 8.07 | 10.89 | 5.44 | 10.99 | 16.32 | 8.16 | 13.16 |
200 | 10.20 | 5.33 | 15.65 | 21.54 | 10.77 | 20.91 | 33.11 | 16.56 | 12月28日 |
250 | 18.15 | 9.75 | 26.46 | 38.56 | 19.27 | 35.38 | 51.71 | 25.86 | 49.90 |
300 | 25.80 | 13.62 | 39.46 | 59.42 | 29.71 | 62.14 | 79.38 | 39.69 | 83.91 |
製品範囲と理論重量(Kg):
DN | スケジュール 10 秒 | スケジュール40秒 | スケジュール 80 年代 | ||||||
コン減速機 | Ecc減速機 | 削減ティー | コン減速機 | Ecc減速機 | 削減ティー | コン減速機 | Ecc減速機 | 削減ティー | |
40×25 | 0.19 | 0.19 | 0.60 | 0.26 | 0.26 | 0.76 | 0.34 | 0.34 | 0.90 |
50×25 | 0.28 | 0.28 | 0.73 | 0.40 | 0.40 | 1.10 | 0.54 | 0.54 | 1.37 |
50×40 | 0.31 | 0.31 | 0.76 | 0.45 | 0.45 | 1.15 | 0.59 | 0.59 | 1.43 |
80×50 | 0.55 | 0.55 | 1.56 | 1.00 | 1.00 | 2.91 | 1.79 | 1.79 | 3.91 |
100×50 | 0.78 | 0.78 | 2.94 | 1.50 | 1.50 | 4.48 | 1.95 | 1.95 | 6.55 |
100×80 | 0.87 | 0.87 | 3.04 | 1.74 | 1.74 | 4.64 | 2.33 | 2.33 | 6.79 |
150×80 | 1.82 | 1.82 | 6.86 | 3.95 | 3.95 | 9.68 | 5.51 | 5.51 | 11.57 |
150×100 | 1.96 | 1.96 | 7.10 | 4.07 | 4.07 | 11.94 | 5.96 | 5.96 | 11.97 |
200×100 | 3.01 | 3.01 | 13.46 | 6.55 | 6.55 | 17.98 | 9.23 | 9.23 | 24.18 |
200×150 | 3.19 | 3.19 | 14.08 | 6.74 | 6.74 | 18.82 | 10.12 | 10.12 | 25.31 |
耐航性のあるパッケージ。木製または合板のケースまたはパレット、または顧客の要求に応じて
