この規格では,WPグレードの材料が指定され,WPグレードの不?? 鋼ごとに,シームレスまたは溶接構造が使用されていることを示すために,いくつかのタイプの管フィッティングが含まれています.クラスの指定は,破壊的でない試験方法や破壊的でない試験 (NDE) の範囲を示すためにも使用されます..
熱処理
H級鋼では,溶液火熱処理を別途行う必要があります.すべての管材は熱処理状態で供給する必要があります.すべての溶接作業は,熱処理の前に行われなければならない溶液で焼いた鍛造物から直接加工されたフィッティングと棒ストックは,再び焼く必要はありません.
ASTM A403標準の適用範囲
この規格には,アウステニティックステンレス鋼合金のいくつかのグレードが含まれ,鋼のグレードを表示するためにWPまたはCR前記を使用します.適用されるASTMまたはMSSのサイズと定圧基準に応じて.
ASTM A403は,鋳造鋼管フィッティングのために設計されています.鋳造鋼管フィッティングは適していません. (この規格には,A351/A351M,A743/A743MおよびA744/A744Mにアウステニティックステンレス鋼鋳材が含まれています.)

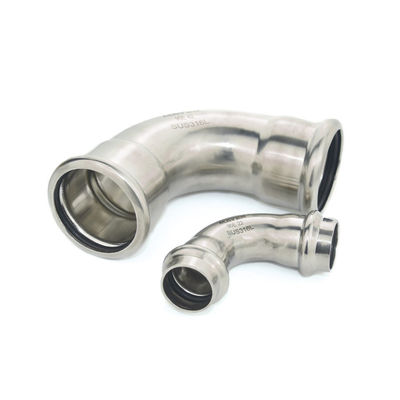

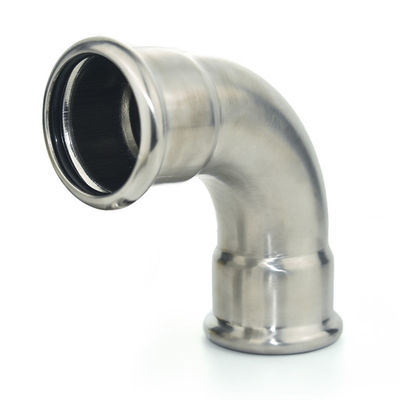

ASTM A403 ステンレス鋼管フィッティング
ASTM A403ステンレス鋼管フィッティングは,圧管のための鍛造およびローリングされたオーステニティックステンレスフィッティングの材料を指します.一般的なグレードはWP304/L,WP316/Lです.エンジニアリング産業など多くの分野で使用できますエネルギー変換装置など
化学組成
化学コンポジット各鋳型または炉鋼のイオンが決定され,化学組成表に記載されている各材料のグレードの化学組成要件を満たす.
張力特性
パイプフィッティング材料の拉伸性能は,拉伸性能要件を満たす.試験および報告は,A370の方法および定義に従って実施しなければならない.
張力試験では,縦切断または横切断の試料が許容されるべきである.張力特性 表は,長さおよび横の標本のための長さ要件を指定しているもののその代わりに,この意図は,方向に適用される標本に対する対応する伸縮要件のみが適切である.
張力特性
パイプフィッティング材料の拉伸性能は,拉伸性能要件を満たす.試験および報告は,A370の方法および定義に従って実施しなければならない.
張力試験では,縦切断または横切断の試料が許容されるべきである.張力特性 表は,長さおよび横の標本のための長さ要件を指定しているもののその代わりに,この意図は,方向に適用される標本に対する対応する伸縮要件のみが適切である.
張力特性
パイプフィッティング材料の拉伸性能は,拉伸性能要件を満たす.試験および報告は,A370の方法および定義に従って実施しなければならない.
張力試験では,縦切断または横切断の試料が許容されるべきである.張力特性 表は,長さおよび横の標本のための長さ要件を指定しているもののその代わりに,この意図は,方向に適用される標本に対する対応する伸縮要件のみが適切である.
出発材料の張力試験報告には,次の事項が記される.
試験用材料は,試験用材料の性能が本規格の要件を満たしていることを証明しなければならない.原材料の熱処理が管材の熱処理と同じである場合.
• 原材料が試験されていない場合,または原材料の熱処理が管のフィッティングと異なる場合,配合装置の製造者は,完成した管配合装置を代表する材料に対して,炉鋼ごとに少なくとも1回の拉伸試験を行う.熱処理条件は,表示された管材と同じである.
化学組成
The chemical composition of each cast or furnace steel shall be determined and shall comply with the chemical composition requirements for each grade of material listed in the chemical composition table.
ASTM A403の化学成分 (%)
| 鋼番号 | タイプ | 化学組成 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C について | そうだ | S | P | ミニ | C.C. | ニ | モー | ほか | オブ | オス | δ5 | |||
| WP304 | 0.08 | 1 | 0.03 | 0.045 | 2 | 18から20 | 8から11 | 515 | 205 | 28 | ||||
| WP304H | 0.04-0. わかった1 | 1 | 0.03 | 0.045 | 2 | 18から20 | 8から11 | 515 | 205 | 28 | ||||
| WP304L | 0.035 | 1 | 0.03 | 0.045 | 2 | 18から20 | 8 - 13 | 485 | 170 | 28 | ||||
| WP304LN | 0.03 | 0.75 | 0.03 | 0.045 | 2 | 18から20 | 8から10まで5 | N2 について0.1-0. わかった16 | 515 | 205 | 28 | |||
| WP304N | 0.08 | 0.75 | 0.03 | 0.045 | 2 | 18から20 | 8から11 | N2 について0.1-0. わかった16 | 550 | 240 | 28 | |||
| WP309 | 0.15 | 1 | 0.03 | 0.045 | 2 | 22〜24 | 12〜15 | 515 | 205 | 28 | ||||
| WP310 | 0.15 | 1.5 | 0.03 | 0.045 | 2 | 24から26 | 19〜22 | 515 | 205 | 28 | ||||
| WP316 | 0.08 | 1 | 0.03 | 0.045 | 2 | 16 から 18 | 10〜14 | 2〜3 | 515 | 205 | 28 | |||
| WP316H | 0.04-0. わかった1 | 1 | 0.03 | 0.045 | 2 | 16 から 18 | 10〜14 | 2〜3 | 515 | 205 | 28 | |||
| WP316LN | 0.03 | 0.75 | 0.03 | 0.045 | 2 | 16 から 18 | 11〜14 | 2〜3 | N2 について0.1-0. わかった16 | 515 | 205 | 28 | ||
| WP316L | 0.035 | 1 | 0.03 | 0.045 | 2 | 16 から 18 | 10から16 | 2〜3 | 485 | 170 | 28 | |||
| WP316N | 0.08 | 0.75 | 0.03 | 0.045 | 2 | 16 から 18 | 11〜14 | 2〜3 | N2 について0.1-0. わかった16 | 550 | 240 | 28 | ||
| WP317 | 0.08 | 1 | 0.03 | 0.045 | 2 | 18から20 | 11〜15 | 3〜4 | 515 | 205 | 28 | |||
| WP317L | 0.03 | 1 | 0.03 | 0.045 | 2 | 18から20 | 11〜15 | 3〜4 | 515 | 205 | 28 | |||
| WP321 | 0.08 | 1 | 0.03 | 0.045 | 2 | 17から20 | 9 - 13 | ティ5C-07 | 515 | 205 | 28 | |||
| WP321H | 0.04-0. わかった1 | 1 | 0.03 | 0.045 | 2 | 17から20 | 9 - 13 | ティ4C-07 | 515 | 205 | 28 | |||
| WP347 | 0.08 | 1 | 0.03 | 0.045 | 2 | 17から20 | 9 - 13 | Nb+Ta:10C-11 | 515 | 205 | 28 | |||
| WP347H | 0.04-0. わかった1 | 1 | 0.03 | 0.045 | 2 | 17から20 | 9 - 13 | Nb+Ta:8C-1 | 515 | 205 | 28 | |||
| WP348 | 0.08 | 1 | 0.03 | 0.045 | 2 | 17から20 | 9 - 13 | タ:0.1 | 515 | 205 | 28 | |||
| WP348H | 0.04-0. わかった1 | 1 | 0.03 | 0.045 | 2 | 17から20 | 9 - 13 | タ:0.1 | 515 | 205 | 28 | |||
注記:
- 指定されたC最大値以下0.01%の減少ごとに,指定された最大値以下0.06%の増加が許される.最大1.35%まで.
- Cu,Ni,Cr,Moの合計は1.00%を超えてはならない.
- CrとMoの合計は0.32%を超えてはならない.
- 最大炭素同等量 (C.E.) は0である.50熱分析と式C.E=C+Mn/6+(Cr+Mo+V)/5+(Ni+Cu)/15に基づいて
この仕様に従って装備された材料は,購入注文に記載されている追加要件を含む,仕様A960/A960Mの要求事項に適合しなければならない.仕様 A960/A960M の共通要件を満たさない場合,この仕様に合致しないものとします.. 本仕様とA960/A960M仕様との間の矛盾の場合,本仕様が優先する.
