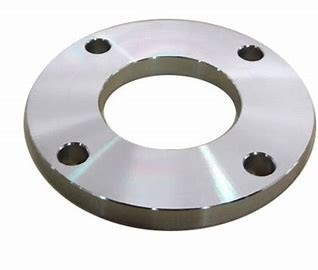

アンシ・アスメ・アサ B16.5 プレート・リング・フレンズ 上げ顔 150 / 300 / 600級
商品の詳細
| タイプ | プレートフランジ | 過剰摂取 | 9.5から219mm |
|---|---|---|---|
| クラス評価 | 150#~2500# | 向き合って | RF(レイズドフェイス);FF(フラットフェイス);RTJ(リング型ジョイント);RJ(リングジョイントフェイス) TG(タングアンドグルーブフェイス);MFM(オスメスフェイス) |
| 製造プロセス | プッシュ、プレス、フォージ、キャストなど | 梱包 | 顧客の要求に従う木の場合、パレット、ナイロン袋または |
| MOQ | 1pcs | 配達時間 | 量による10-100日 |
| 支払条件 | L/C,T/T | 輸送 | FOB天津/上海、CFR、CIFなど |
| 適用する | パイプラインとバルブ接続 | 表面処理 | 漬け,2B 違う4"BA,ヘアライン,ミラー" |
| ハイライト | 顔面板のリングフレンズ,クラス150 プレートリングフレンズ,アサ B16.5 プレート リング フレンズ |
||
製品の説明
ANSI,ASME,ASA,B16.5 プレートリング・フラング 顔面の上昇クラス 150 / 300 / 600
仕様
サイズ:
予定 DN またはあなたが要求するように
材料:
ステンレス鋼
標準:
ASTM,ASME,DIN,EN,BS,ISO,JIS,GBなど
産地:
上海,中国 (大陸)
モデル番号:
鋳造フレンズ
標準または非標準:
スタンダード
商品名:
ANSI,ASME,ASA,B16.5 プレートリング・フラング 顔面の上昇クラス 150 / 300 / 600
タイプ:
鋳造フレンズ
表面処理:
漬け,2B 違う4"BA,ヘアライン,ミラー"
テクニック:
ERW
適用:
応用:自動車,建設,石油,医薬品,食品...
取引条件:
FOB,CIF,CFR,EXW
サイズ範囲:
OD 9.5~219mm WT 0.25~3mm
生産量:
500kg
サンプル:
そうだ 頻繁なお客さんには無料
梱包と配送
パッケージの詳細:
1木製パレット
2防湿織布袋
3. 必要に応じて
配送の詳細:
7~10日,最終数量に応じて
| フレンジの寸法と推定質量 |
| ANSI,ASME,ASA,B16.5 150lb/sq.in プレートリングフレンズ RF | |||||||||
| ø | D | b | g | m | J | k | 穴 | わかった | キロ |
| 半インチ | 88,9 | 11,1 | 34,9 | 30,2 | 22,3 | 60,3 | 4 | 15,9 | 0,400 |
| 3/4 インチ | 98,4 | 12,7 | 42,9 | 38,1 | 27,7 | 69,8 | 4 | 15,9 | 0,700 |
| 1 " | 107,9 | 14,3 | 50,8 | 49,2 | 34,5 | 79,4 | 4 | 15,9 | 0,800 |
| 1 1/4 インチ | 117,5 | 15,9 | 63,5 | 58,8 | 43,2 | 88,9 | 4 | 15,9 | 1,100 |
| 1 1/2 インチ | 127,0 | 17,5 | 73,0 | 65,1 | 49,5 | 98,4 | 4 | 15,9 | 1,400 |
| 2 " | 152,4 | 19,0 | 92,1 | 77,8 | 62,0 | 120,6 | 4 | 19,0 | 2,200 |
| 2 1/2 インチ | 177,8 | 22,2 | 104,8 | 90,5 | 74,7 | 139,7 | 4 | 19,0 | 3,600 |
| 3cm | 190,5 | 23,8 | 127,0 | 107,9 | 90,7 | 152,4 | 4 | 19,0 | 4,100 |
| 3 1/2 インチ | 215,9 | 23,8 | 139,7 | 122,2 | 103,4 | 177,8 | 8 | 19,0 | 5,200 |
| 4インチ | 228,6 | 23,8 | 157,2 | 134,9 | 116,1 | 190,5 | 8 | 19,0 | 5,600 |
| 5インチ | 254,0 | 23,8 | 185,7 | 163,6 | 143,8 | 215,9 | 8 | 22,2 | 6,300 |
| 6インチ | 279,4 | 25,4 | 215,9 | 192,1 | 170,7 | 241,3 | 8 | 22,2 | 7,500 |
| 8インチ | 342,9 | 28,6 | 269,9 | 246,1 | 221,5 | 298,4 | 8 | 22,2 | 12,600 |
| 10インチ | 406,4 | 30,2 | 323,8 | 304,8 | 276,3 | 361,9 | 12 | 25,4 | 18,500 |
| 12インチ | 482,6 | 31,7 | 381,0 | 365,1 | 327,1 | 431,8 | 12 | 25,5 | 28,000 |
| 14インチ | 533,4 | 34,9 | 412,7 | 400,0 | 359,1 | 476,2 | 12 | 28,6 | 36,000 |
| 16インチ | 596,9 | 36,5 | 469,9 | 457,2 | 410,5 | 539,7 | 16 | 28,6 | 46,000 |
| 18インチ | 635,0 | 39,7 | 533,4 | 504,8 | 461,8 | 577,8 | 16 | 31,7 | 50,000 |
| 20インチ | 698,5 | 42,9 | 584,2 | 558,8 | 513,1 | 635,0 | 20 | 31,7 | 64,000 |
| 22インチ | 749,3 | 46,0 | 641,2 | 609,6 | 564,4 | 692,1 | 20 | 34,9 | 72,000 |
| 24インチ | 812,8 | 47,6 | 692,1 | 663,6 | 615,9 | 749,3 | 20 | 34,9 | 89,000 |
|
注記:
1ラップジョイントを除くクラス150のフランジは,厚さ (C) と長さ (Y1) (Y3) に含まれている0.06 (1.6mm) の上昇面を装備する. 2スリップオン・スレッド・ソケット・ウェルディング・ラップ・ジョイント・フレンズでは,ハブをベースから上へ垂直または7度以内で角形にすることができます. 3ブラインドフレンズは,スリップオンフレンズと同じハブを使用するかハブなしで製造することができます. 4. ガスケット表面と裏側 (ボルト用のベアリング表面) は1度以内平行される.平行性を達成するために,スポット・ファッシングはMSS SP-9に従って実行される.厚さ減量なし (C). 5ソーケットの深さ (D) は,ANSI B 16.5によって3インチまでのサイズでのみカバーされ,3インチ以上は製造者の選択です. |
| ANSI,ASME,ASA,B16.5 300lb/sq.in プレートフレンズ RF | |||||||||
| ø | D | b | g | m | J | k | 穴 | わかった | キロ |
| 半インチ | 95,6 | 14,3 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9 | 0,700 |
| 3/4 インチ | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0 | 1,100 |
| 1 " | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1,400 |
| 1 1/4 インチ | 133,3 | 19,0 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0 | 1,800 |
| 1 1/2 インチ | 155,6 | 20,6 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 2,600 |
| 2 " | 165,1 | 22,2 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0 | 3,400 |
| 2 1/2 インチ | 190,5 | 25,4 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 4,400 |
| 3cm | 209,5 | 28,6 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 6,100 |
| 3 1/2 インチ | 228,6 | 30,2 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 22,2 | 7,500 |
| 4インチ | 254,0 | 31,7 | 157,2 | 146,0 | 116,1 | 200,0 | 8 | 22,2 | 10,100 |
| 5インチ | 279,4 | 34,9 | 185,7 | 177,8 | 143,8 | 234,9 | 8 | 22,2 | 12,500 |
| 6インチ | 317,5 | 36,5 | 215,9 | 206,4 | 170,7 | 269,9 | 12 | 22,2 | 14,100 |
| 8インチ | 381,0 | 41,3 | 269,9 | 260,3 | 221,5 | 330,2 | 12 | 25,4 | 24,800 |
| 10インチ | 444,5 | 47,6 | 323,8 | 320,7 | 276,3 | 387,3 | 16 | 28,6 | 37,100 |
| 12インチ | 520,7 | 50,8 | 381,0 | 374,6 | 327,1 | 450,8 | 16 | 31,7 | 50,000 |
| 14インチ | 584,2 | 54,0 | 412,7 | 425,4 | 359,1 | 514,3 | 20 | 31,7 | 70,000 |
| 16インチ | 647,7 | 57,1 | 469,9 | 482,6 | 410,5 | 571,5 | 20 | 34,9 | 90,000 |
| 18インチ | 711,2 | 60,3 | 533,4 | 533,4 | 461,8 | 628,6 | 24 | 34,9 | 112,000 |
| 20インチ | 774,7 | 63,5 | 584,2 | 584,2 | 513,1 | 685,8 | 24 | 34,9 | 133,000 |
| 22インチ | 838,2 | 66,7 | 641,2 | 641,2 | 564,4 | 742,9 | 24 | 41,3 | 197,000 |
| 24インチ | 914,4 | 69,8 | 692,1 | 701,7 | 615,9 | 812,8 | 24 | 41,3 | 208,000 |
|
注記:
1ラップジョイントを除くクラス300のフランジは,厚さ (C) と長さ (Y1) (Y3) に含まれている0.06 (1.6mm) の上昇面を装備する. 2スリップオン・スレッド・ソケット・ウェルディング・ラップ・ジョイント・フレンズでは,ハブをベースから上へ垂直または7度以内で角形にすることができます. 3ブラインドフレンズは,スリップオンフレンズと同じハブを使用するかハブなしで製造することができます. 4. ガスケット表面と裏側 (ボルト用のベアリング表面) は1度以内平行される.平行性を達成するために,スポット・ファッシングはMSS SP-9に従って実行される.厚さ減量なし (C). 5ソーケットの深さ (D) は,ANSI B 16.5によって3インチまでのサイズでのみカバーされ,3インチ以上は製造者の選択です. |
| ANSI,ASME,ASA,B16.5 600lb/sq.in プレートフレンズ RF | |||||||||
| ø | D | b | g | m | J | k | 穴 | わかった | キロ |
| 半インチ | 95,2 | 14,3 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9 | 0,800 |
| 3/4 インチ | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0 | 1,400 |
| 1 " | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1,600 |
| 1 1/4 インチ | 133,3 | 20,6 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0 | 2,100 |
| 1 1/2 インチ | 155,6 | 22,2 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 3,100 |
| 2 " | 165,1 | 25,4 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0 | 3,700 |
| 2 1/2 インチ | 190,5 | 28,6 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 5,400 |
| 3cm | 209,5 | 31,7 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 7,300 |
| 3 1/2 インチ | 228,6 | 34,9 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 25,4 | 8,900 |
| 4インチ | 273,0 | 38,1 | 157,2 | 152,4 | 116,1 | 215,9 | 8 | 25,4 | 11,800 |
| 5インチ | 330,2 | 44,4 | 185,7 | 188,9 | 143,8 | 266,7 | 8 | 28,6 | 24,500 |
| 6インチ | 355,6 | 47,6 | 215,9 | 222,2 | 170,7 | 292,1 | 12 | 28,6 | 29,500 |
| 8インチ | 419,1 | 55,6 | 269,9 | 273,0 | 221,5 | 349,2 | 12 | 31,7 | 43,000 |
| 10インチ | 508,0 | 63,5 | 323,8 | 342,8 | 276,3 | 431,8 | 16 | 34,9 | 70,000 |
| 12インチ | 558,8 | 66,7 | 381,0 | 400,0 | 327,1 | 488,9 | 20 | 34,9 | 86,000 |
| 14インチ | 603,2 | 69,8 | 412,7 | 431,8 | 359,1 | 527,0 | 20 | 38,1 | 100,000 |
| 16インチ | 685,8 | 76,2 | 469,9 | 495,3 | 410,5 | 603,2 | 20 | 41,3 | 142,000 |
| 18インチ | 742,9 | 82,5 | 533,4 | 546,1 | 461,8 | 654,0 | 20 | 44,4 | 175,000 |
| 20インチ | 812,8 | 88,9 | 584,2 | 609,6 | 513,1 | 723,9 | 24 | 44,4 | 232,000 |
| 22インチ | 869,9 | 95,2 | 641,2 | 666,7 | 564,4 | 777,9 | 24 | 47,6 | 292,000 |
| 24インチ | 939,8 | 101,6 | 692,1 | 717,5 | 615,9 | 838,2 | 24 | 50,8 | 330,000 |
|
注記:
1600 級のフランジは,ラップジョイントを除く場合は,厚さ (C) と長さ (Y1) (Y3) に含まれていない0.25 (6.35mm) の上昇面を装備する. 2スリップオン・スレッド・ソケット・ウェルディング・ラップ・ジョイント・フレンズでは,ハブをベースから上へ垂直または7度以内で角形にすることができます. 3ブラインドフレンズは,スリップオンフレンズと同じハブを使用するかハブなしで製造することができます. 4. ガスケット表面と裏側 (ボルト用のベアリング表面) は1度以内平行される.平行性を達成するために,スポット・ファッシングはMSS SP-9に従って実行される.厚さ減量なし (C). 5サイズ 1/2 から 3 1/2 の尺度は,クラス 400 のフレンズと同じです. 6ソーケットの深さ (D) は,ANSI B 16.5によって3インチまでのサイズでのみカバーされ,3インチ以上は製造者の選択です. |
| 生産能力と購入の詳細 | ||
| 1. | 供給フレンズの寸法 DN15 - DN2000 (1/2" - 80"),鍛造フレンズ | |
| 2. | 材料:ASTM A105,A181,A350 LF1,A350LF2,A350LF3,A36,A234 WPB,Q235B,20#,20Mnなど | |
| 3. | 材料:ASTM A182 F304, F304L, F316, F316L, F321など | |
| 4. | 防腐フラングス:防腐オイル,黒色塗料,黄色塗料コーティング,熱浸しガルバン化,冷たいガルバン化など | |
| 5. | 月産量:月3千トン | |
| 6. | 配送条件:CIF,CFR,FOB,EXW | |
| 7. | 支払条件: 送金 (T/T),不可逆L/C 確認等 | |
| 8. | 最低注文量: 1トンまたは100個 | |
| 9. | 品質保証: EN10204 3.1 証明書,工場証明書,第三者の検査,無料交換サービス | |
