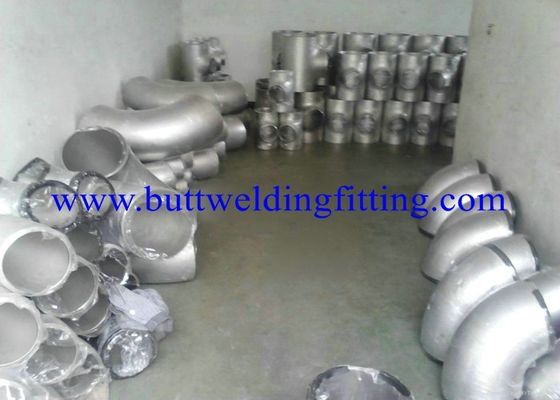

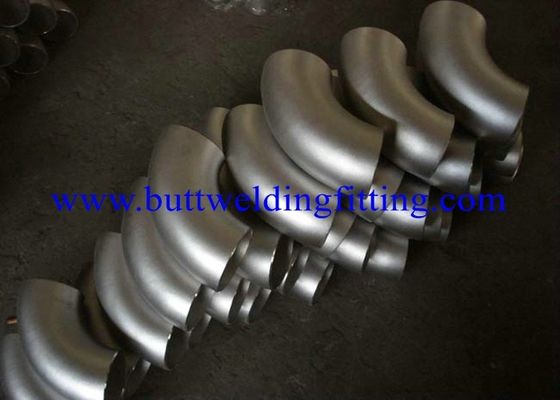

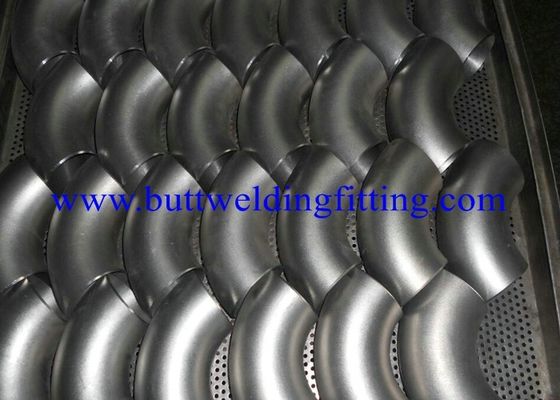

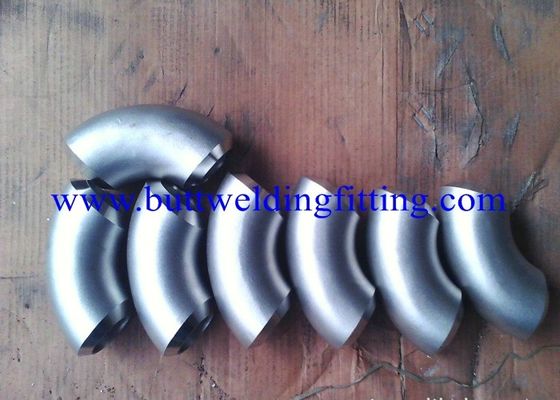

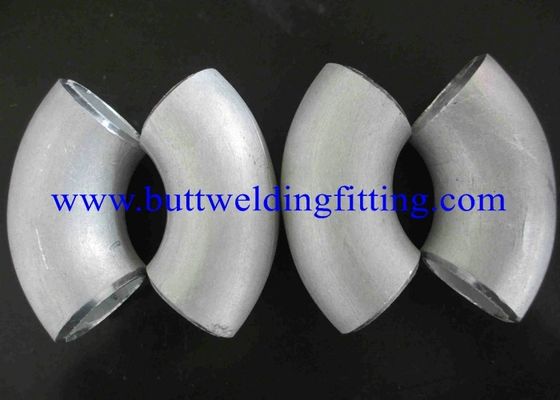

継ぎ目が無いステンレス鋼の肘のバット溶接は A403 WP321 WP317L、WP321 を肘で突きます
商品の詳細
| 肘 | 45 の deg、90 の deg、180 の deg の長い redius、短い redius | 外の直径 | 15MM-2400MM |
|---|---|---|---|
| タイプ | R=1D、1.5D、3D、5D、6D、8D、10D 及び 20D。 | ||
| ハイライト | 管付属品の肘,バット溶接の肘 |
||
製品の説明
長い半径の肘の継ぎ目が無いステンレス鋼の肘A403 WP321 WP317L、WP321、WP347/WPS31254
1) 継ぎ目が無い、単一スリット管の壁厚さ:1/2 「24"へのNPS Sch5S OD X 30mm
2）二重スリット管の壁厚さ:58"への10"からOD X 30mm
製造業の標準:
1) ASTM ASME A/SA 403 MSS SP43及びSP75 ANSI B16.9 ANSI B16.28 ASTM A815 ASTM B363 B366
2） DIN2605 DIN2615 DIN2616 DIN2617
3） GB12459 GB13401
4） JIS2313
プロセス:炭素鋼を使用してステンレス鋼、ニッケルの銅によって使用される風邪、心棒の鋳造物（肘は薄くなる厚さを最小にすることができます）、および心棒の内で形作る他の熱処理
次元:継ぎ目が無い1/2 「- 20" （DN15 - DN500）、スリット1/2 「- 48" （DN15 - DN1200）
標準:GB/T12459、GB/T13401、SH3408、SH3409、HG/T21635、
HG/T21631、ASME B16.9、MSS SP-43、DIN 2605、JIS B2313
厚さ:SCH5S-SCH160
材料:ステンレス鋼、ニッケルの銅、炭素鋼および低合金の鋼鉄、合金鋼
ASME B16.9
|
サイズ |
外の直径 |
壁厚さ（t） |
Aの後につく90のo L/Rの肘の中心 |
テール エンドBを曲げる45のo L/Rの中心 |
中心の肘の端への90o S/R |
テール エンドC.Mのための中心への3つのリンク |
帽子の長さ |
|||
|
Sch.5S |
Sch.10S |
Sch.40S |
Sch.80S |
|||||||
|
1/2 |
0.840 |
0.065 |
0.083 |
0.109 |
0.147 |
1.50 |
0.625 |
- |
1.00 |
1.00 |
|
3/4 |
1.050 |
0.065 |
0.083 |
0.113 |
0.154 |
1.12 |
0.438 |
- |
1.13 |
1.00 |
|
1 |
1.315 |
0.065 |
0.109 |
0.133 |
0.179 |
1.50 |
0.875 |
1.00 |
1.50 |
1.50 |
|
1-1/4 |
1.660 |
0.065 |
0.109 |
0.140 |
0.191 |
1.88 |
1.00 |
1.25 |
1.88 |
1.50 |
|
1-1/2 |
1.900 |
0.065 |
0.109 |
0.145 |
0.200 |
2.25 |
1.12 |
1.50 |
2.25 |
1.50 |
|
2 |
2.375 |
0.065 |
0.109 |
0.154 |
0.218 |
3.00 |
1.38 |
2.00 |
2.50 |
1.50 |
|
2-1/2 |
2.875 |
0.083 |
0.120 |
0.203 |
0.276 |
3.75 |
1.75 |
2.50 |
3.00 |
2.00 |
|
3 |
3.500 |
0.083 |
0.120 |
0.216 |
0.300 |
4.50 |
2.00 |
3.00 |
3.38 |
2.50 |
|
4 |
4.500 |
0.083 |
0.120 |
0.237 |
0.337 |
6.00 |
2.50 |
4.00 |
4.13 |
3.00 |
|
5 |
5.563 |
0.109 |
0.134 |
0.258 |
0.375 |
7.50 |
3.12 |
5.00 |
4.88 |
3.50 |
|
6 |
6.625 |
0.109 |
0.134 |
0.280 |
0.432 |
9.00 |
3.75 |
6.00 |
5.63 |
4.00 |
|
8 |
8.625 |
0.109 |
0.148 |
0.322 |
0.500 |
12.00 |
5.00 |
8.00 |
7.00 |
5.00 |
|
10 |
10.750 |
0.134 |
0.165 |
0.375 |
0.500 |
15.00 |
6.25 |
10.00 |
8.50 |
6.00 |
|
12 |
12.750 |
0.156 |
0.180 |
0.375 |
0.500 |
18.00 |
7.50 |
12.00 |
10.00 |
7.00 |
|
14 |
14.000 |
0.156 |
0.250 |
0.375 |
0.500 |
21.00 |
8.75 |
14.00 |
11.00 |
7.50 |
|
16 |
16.000 |
0.165 |
0.250 |
0.375 |
0.500 |
24.00 |
10.00 |
16.00 |
12.00 |
8.00 |
|
18 |
18.000 |
0.165 |
0.250 |
0.375 |
0.500 |
27.00 |
11.25 |
18.00 |
13.50 |
9.00 |
|
20 |
20.000 |
0.188 |
0.250 |
0.375 |
0.500 |
30.00 |
12.50 |
20.00 |
15.00 |
10.00 |
|
24 |
24.000 |
0.218 |
0.250 |
0.375 |
0.500 |
36.00 |
13.50 |
24.00 |
17.00 |
12.00 |
適用範囲:石油、製錬、食糧、力、製紙、化学薬品、医療機器、航空、ボイラー熱交換器および他の分野の使用のため。
注:customerized構成を顧客に、サイズ与えること、パッケージ。
