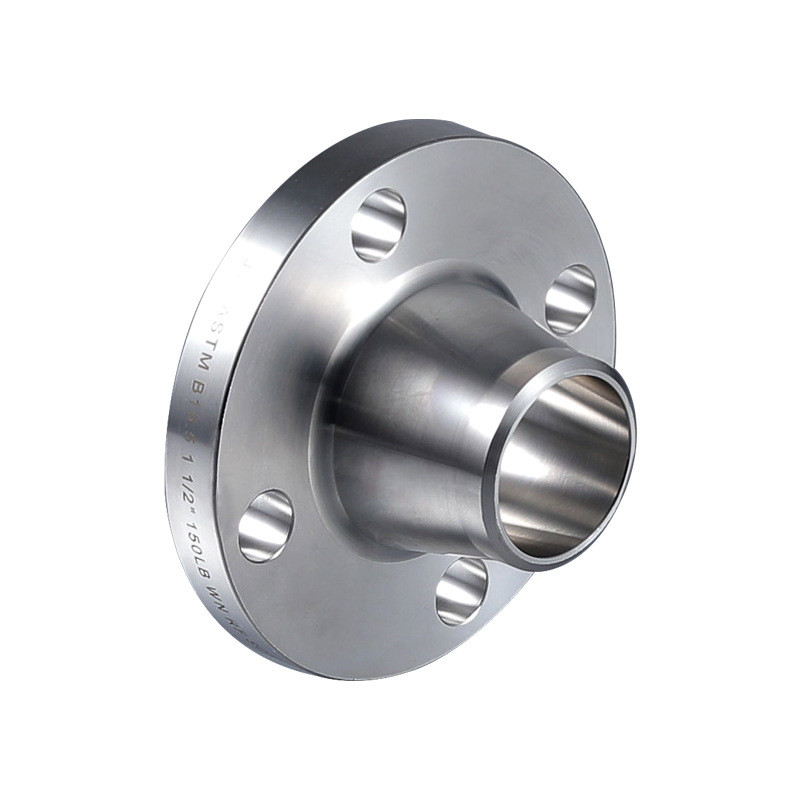

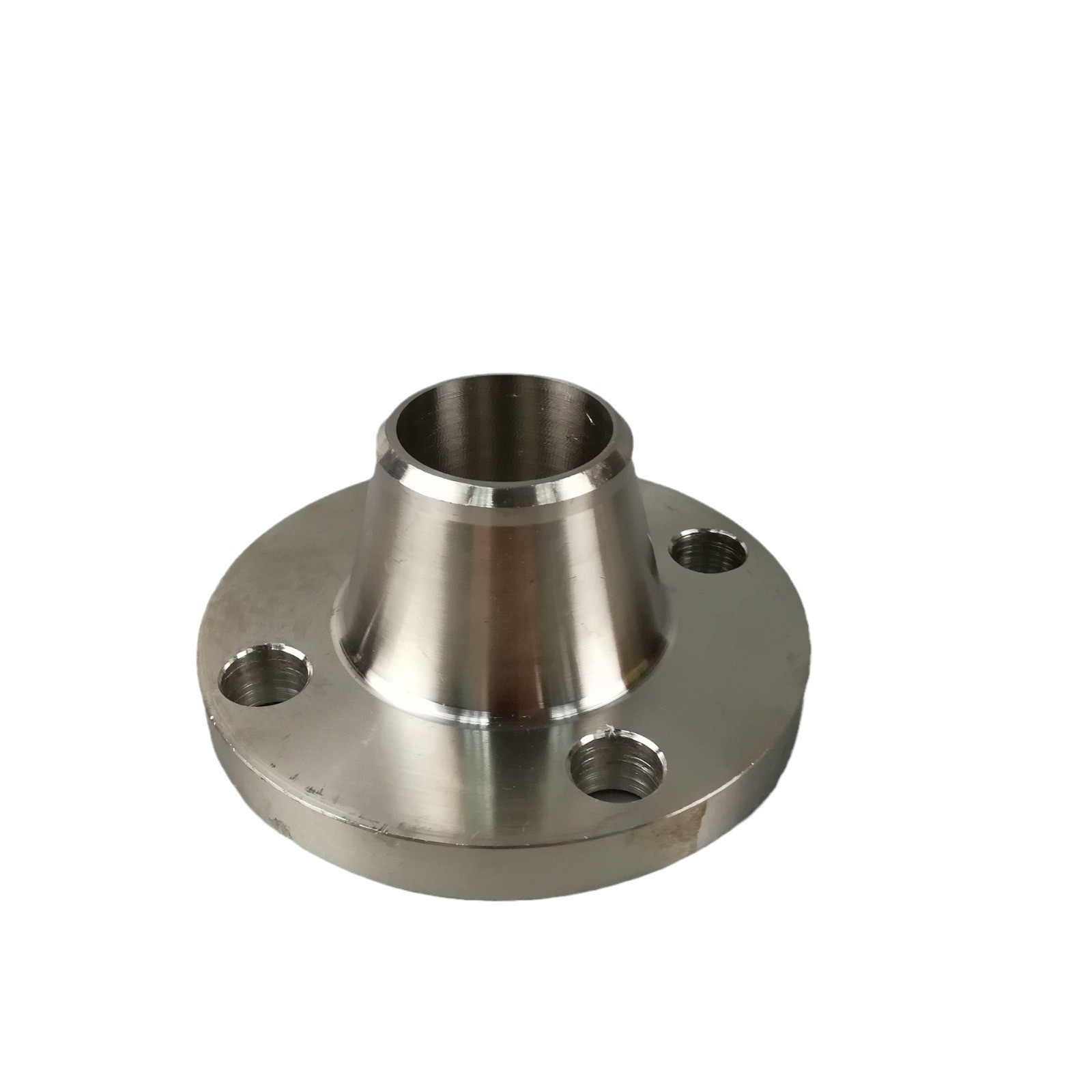

カスタム シルバー ASTM / ASME リングタイプ 結合 鋳造 ステンレス 鋼 Ss 304 316 ウェールド ネック フレンズ
商品の詳細
| スタンダード | ASME B16.5 | 色 | 白い、銀製 |
|---|---|---|---|
| 外径 | DN15-DN2500 | タイプ | 長い溶接首のフランジ |
| ハイライト | シルバー製のASTM溶接首フレンズ,ステンレススチールSS 304のリングジョイントフレンズ,鋳造鋼のASME RTJフレンズ |
||
製品の説明
カスタム シルバー ASTM / ASME リングタイプ 結合 鋳造 ステンレス 鋼 Ss 304 316 ウェールド ネック フレンズ
仕様:
サイズ:1/2インチ (DN15) - 100インチ (DN2500)
ブランド名: トーボ
クラス:クラス150,クラス300,クラス400,クラス600,クラス900,クラス1500など
専門:図のとおり
標準:
ANSI/ASME:
ANSI B165ANSI B1647MSS SP44,ANSI B1636ANSI B1648
DIN:
DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673
B.S: ほら
BS4504,BS4504,BS1560,BS10など
溶接首の長方フレンズ (LWNフレンズ) とも呼ばれる統合フレンズは,高圧状況で使用されます.インテグレートハブ溶接首用フレンジが使用され,非常に高圧ケースでは,ロング溶接首用フレンジが好ましいこの場合は,折りたたみストレスを避け,溶接ストレスを組み合わせるため,溶接はリングから遠く離れている.
ロングウェルドネックフレンズは,他のパイプまたはフィッティングに対して溶接するために使用される広範な大きなネック/ホールを備えたウェルディングネックフレンズに似ている.
ロングウェルドネックフレンズ (Long Weld Neck Flange) は,特殊用途のフレンズである.標準のウェルドネックとは異なり,鍛造材から大きなネックで製造される.または鍛造された丸い棒から直接加工することができる.
インテグレートフレンズ(長い溶接首のフレンジ)材料:
ステンレス鋼の整合フラングス (長溶接首フラングス):ASTM A182,A240 F 304,304L,304H,316,316L,316Ti,310,310S,321,321H,317,347,347H,904L
炭素鋼の統合フラングス (ロングウェールドネックフラングス): ASTM / ASME A/SA 105 ASTM / ASME A 350, ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F70
合金鋼の統合フラングス (ロングウェールドネックフラングス): ASTM/ASME A/SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91
デュプレックス・ステール・インテグレート・フラングス (長溶接首のフラングス): ASTM/ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61
スーパーデュプレックス・インテグレート・フレンズ (長溶接首フレンズ):ASTM/ASME A/SA 182,A240 F 44,F 45,F51,F 53,F 55,F 60,F 61
ニッケル合金統合フレンズ (長溶接首フレンズ):ニッケル200 (UNS N02200),ニッケル201 (UNS N02201),モネル400 (UNS N04400),モネル500 (UNS N05500),インコネル800 (UNS N08800),インコネル825 (UNS番号). N08825),インコネル600 (UNS番号N06600),インコネル625 (UNS番号N06625),インコネル601 (UNS番号N06601),ハステロイC276 (UNS番号N10276),合金20 (UNS番号N08020),チタン (グレードI&II)
銅合金 (長溶接首のフレンズ): UNS番号C10100, 10200, 10300, 10800, 12000, 12200, 70600, 71500, UNS番号C70600 (Cu-Ni- 90/10),C71500 (Cu-Ni-70/30)
低温炭素鋼の統合フラングス (長溶接首のフラングス):ASTM A350, LF2, LF3
インテグレートフレンジの用途 (ロングウェルドネックフレンジ)
インテグラルフレンズ (Long Weld Neck Flanges) は,化学および石油化学加工に使用される.
インテグラルフレンズ (Long Weld Neck Flanges) は電子機器で使用される.
インテグラルフレンズ (Long Weld Neck Flanges) は,食品,合成繊維の処理で製品の純度を保つための加工機器で使用されます.
インテグラルフレンズ (Long Weld Neck Flanges) は,海洋およびオフショアエンジニアリングで使用されます.
整体フレンズの寸法 (長溶接首フレンズ)
ANSIクラス300,ASMEB165
パイプサイズ | 外から | 直径 | 厚さ | 直径 | 直径 | 長さ | ノンバー | 直径 | ボルト | およそ |
| 1/2 | 3 3/4 | 1 3/8 | 9/16 | 0.50 | 1 1/2 | 9 | 4 | 5/8 | 2 5/8 | 5 |
| 3/4 | 4 5/8 | 11/16 | 5/8 | 0.75 | 17/8 年 | 9 | 4 | 3/4 | 3 1/4 | 9 |
| 1 | 4 7/8 | 2 | 11/16 | 1.00 | 2 1/8 | 9 | 4 | 3/4 | 3 1/2 | 10 |
| 1 1/4 | 5 1/4 | 2 1/2 | 3/4 | 1.25 | 2 1/2 | 9 | 4 | 3/4 | 3 7/8 | 14 |
| 1 1/2 | 6 1/8 | 2 7/8 | 13/16 | 1.50 | 2 3/4 | 9 | 4 | 7/8 | 4 1/2 | 17 |
| 2 | 6 1/2 | 3 5/8 | 7/8 | 2.00 | 3 1/4 | 9 | 8 | 3/4 | 5 | 19 |
| 2 1/2 | 7 1/2 | 4 1/8 | 1 | 2.50 | 3 15/16 | 9 | 8 | 7/8 | 5 7/8 | 28 |
| 3 | 8 1/4 | 5 | 1 1/8 | 3.00 | 4 5/8 | 9 | 8 | 7/8 | 6 5/8 | 36 |
| 3 1/2 | 9 | 5 1/2 | 1 3/16 | 3.50 | 5 1/4 | 9 | 8 | 7/8 | 7 1/4 | 45 |
| 4 | 10 | 6 3/16 | 1 1/4 | 4.00 | 5 3/4 | 12 | 8 | 7/8 | 7 7/8 | 54 |
| 5 | 11 | 7 5/16 | 1 3/8 | 5.00 | 7 | 12 | 8 | 7/8 | 9 1/4 | 86 |
| 6 | 12 1/2 | 8 1/2 | 1 7/16 | 6.00 | 8 1/8 | 12 | 12 | 7/8 | 10 5/8 | 108 |
| 8 | 15 | 10 5/8 | 15/8 | 8.00 | 10 1/4 | 12 | 12 | 1 | 13 | 150 |
| 10 | 17 1 / 2 | 12 3/4 | 17/8 年 | 10.00 | 12 5/8 | 12 | 16 | 1 1/8 | 15 1 / 4 | 218 |
| 12 | 20歳半 | 15 | 2 | 12.00 | 14 3/4 | 12 | 16 | 1 1/4 | 17 3/4 | 289 |
| 14 | 23 | 16 1/4 | 2 1/8 | 14.00 | 16 3/4 | 12 | 20 | 1 1/4 | 20 1/4 | 342 |
| 16 | 25 1/2 | 18歳半 | 2 1/4 | 16.00 | 19 | 12 | 20 | 1 3/8 | 22歳半 | 426 |
| 18 | 28 | 21 | 2 3/8 | 18.00 | 21 | 12 | 24 | 1 3/8 | 24 3/4 | 493 |
| 20 | 30 1/2 | 23 | 2 1/2 | 20.00 | 23 1/8 | 12 | 24 | 1 3/8 | 27 | 575 |
| 22 | - | - | - | - | - | - | - | - | - | - |
| 24 | 36 | 27 1/4 | 2 3/4 | 24.00 | 27 5/8 | 12 | 24 | 15/8 | 32 | 823 |
