| 起源の場所: | 中国/日本/ドイツ |
|---|---|
| ブランド名: | TOBO/TPCO/TISCO/VALIN/METAL |
| 証明: | ISO/PED/TUV/SGS/LR/BV |
| モデル番号: | 平らなガスケット; 平らなリング ガスケット; 平らな金属のガスケット; 非 graphited 圧縮された白いアスベストスのガスケット; 自然で白いゴム製ガスケット; 圧縮されたアスベストスのクラス |
| 最小注文数量: | 1 羽 |
| 価格: | 0.1USD |
| パッケージの詳細: | PLY-WOODEN の場合 |
| 受渡し時間: | 3-15WORKDAYS |
| 支払条件: | ウェスタン・ユニオン、MoneyGram |
| 供給の能力: | 3000000pcs/year |
| 製品名: | ステンレス鋼のガスケット | モデル番号: | 311803 複式アパートのステンレス鋼のガスケット |
|---|---|---|---|
| 標準または非標準: | 標準 | 標準: | DlN EN 1514-4 |
| ハイライト: | 平らなリング ガスケット,波形の金属のガスケット |
||
柔らかい表面仕上げ材料は金属の中心の鋸歯状にされた幾何学はシーリング表面の応力集中を引き起こすことによってシーリング性能を高めるが、低い圧力のガスケットの座席を提供します。 鋸歯状は金属の中心は剛性率および破裂の抵抗を提供するが、表面仕上げ材料の側面動きを最小にします。ガスケットは優秀な圧縮性および回復特徴を表わしま、共同堅さおよび温度の変動を、フランジの表面を渡る温度の差動、フランジの回転、ボルト応力緩和およびクリープを重圧の下で維持します。 真空から非常に高圧適用に適した。
スタイルを作らないで下さい:RS3-PNは溝形のためのガイド リング、または男性および女性のような引込められたフランジの塗布なしで製造されたです。それは熱交換器の塗布で普通使用され、改善として二重jacketedガスケットに適用されます。非常に最良実施として機械で造られるnubbinが（もしあれば）あることを提案します。
パスの仕切りが要求されるところに、また側面図を描かれ、薄板になるkammです。それらはリングと同じ厚さ、溶接としっかり固定されてであり。
スタイルを作らないで下さい:RS3-ZGは一直線に並ぶ目的のための必要なガイド リングと組み立てられます。上げられた表面フランジで使用されることを提案します。ガスケットはASME B16.5のフランジのためのEN12560-6 specごとに普通、製造することができます他の標準に合うために設計され、大きさで分類されます。
スタイルを作らないで下さい:RS3-ZAは緩い適合ガイド リングを利用します。この普及した設計はわずかな管のサイズのために好まれ、圧力クラスによって上げられる表面は余分な放射状のせん断の特徴、熱循環、および拡張の装置でフランジを付けたようになり、使用されます。
ガスケットはASME B16.5のフランジのためのEN12560-6 specごとに普通、製造することができます他の標準に合うために設計され、大きさで分類されます。
Kammprofileのガスケットは標準的な螺線形の傷のガスケット、倍のjacketed設計および波形の金属ガスケットが一般的の装置の塗布のための理想的な改善です。
Kammprofile RS3-PN次元は大きい男性/女性、大きい舌/溝および小さい舌/溝の接合箇所につく様式RS1-Rのガスケットと同じである場合もあります。厳密には、ASME B16.47シリーズAおよびBのフランジのための大きい螺線形の傷ASME B16.20のために指定される次元はまだRS3-ZG/RS3-ZAの設計ごとのKammprofileのガスケットに適用できます。
EN 12560-6ごとのKammprofile RS3-ZG/RS3-ZAのための次元
ASME B16.5のフランジに適するため
|
中心材料 |
最高。温度 |
|
|
|
ステンレス鋼 |
1000-1600°F535-870°C） |
|
|
|
Carbobの鋼鉄 |
800°F425°C |
|
|
|
黄銅 |
500°F260°C |
|
|
|
銅 |
600°F315°C） |
|
|
|
アルミニウム |
800°F （425°C |
|
|
|
Monel |
1500°F （815°C |
|
|
|
ニッケル |
1400°F760°C |
|
|
|
Inconel |
2000°F1100°C |
|
|
|
材料の直面 |
最高。温度 |
部屋の臨時雇用者の圧力 |
|
|
|
|
Min.Mpa （PSI） |
Max.Mpa （PSI） |
|
適用範囲が広いグラファイト |
500°C932°F |
17 （2500 |
500(72500) |
|
非アスベストス シート |
400°C752°F |
233300 |
500(72500) |
|
PTFE |
260°C500°F |
172500 |
500(72500) |

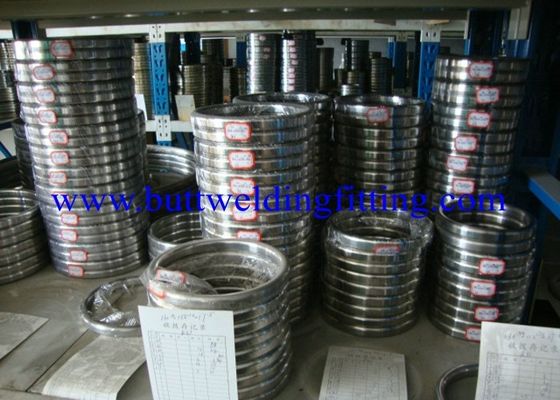

金属リング ガスケットは石油およびガスの圧力容器へ密封された圧力管のフランジ、応用、潜水艦、高速共同表面の、高温および高圧弁カバー接合箇所です。別の設計および運転の必要性のANSI B16.20と完全に承諾のために適した形態にいろいろな材料があり。新しく平らなタイプではフランジ、楕円共通の黒い鉄、ステンレス鋼に（楕円形）溝を作り、八角形は交換できるように使用することができます。会社は配達の短期間にできます。
注:選ばれる金属リング物質的な硬度は15~20 HBのフランジより低くべきで古いプロダクトは繰り返された使用のために材料の堅くなることおよび損傷がおよびフランジかシーリング性能行われるかもしれないので、推薦されません。
空の金属のOリングはステンレス鋼の管の生産の高温抵抗力があるそして腐食から成っていません。それは自動防漏式機能が働かせる圧力が上がるとき空の金属のOリングの内部の穴をか外作ることができます。リング、特に70kgf/cmの²上の圧力の適用の小さい穴が付いているOリング、それは基本的なOのタイプ リングよりより多くの圧力を扱うことができます。PTFEがまたは銀製のめっきおよび表面めっきしたように顧客の必要性に基づく空の金属リング。
|
材料
|
最高の硬度
HBS HRB |
最高温度
℃
|
省略
|
|
304
|
160 83
|
700
|
304
|
|---|---|---|---|
|
304Lステンレス鋼
|
150 80
|
450
|
304L
|
|
316ステンレス鋼
|
160 83
|
700
|
316
|
|
316Lステンレス鋼
|
150 80
|
450
|
316L
|
|
321ステンレス鋼
|
160 83
|
700
|
321
|
|
410ステンレス鋼
|
170 86
|
650
|
310
|
|
347ステンレス鋼
|
160 83
|
700
|
347
|
|
炭素鋼
|
-40 -130
|
5401000
|
CRS
|
波形の金属はグラファイトの、陶磁器またはPTFEの層で覆われます。付加的な終わりの層は密封される媒体の条件によって応用です。そのようなガスケットはよりよいシーリング性能の伸縮性がある材料が必要である不均等なか歪められたシーリング表面で使用されます。
注: 金属は0.5 mm厚く、波形ピッチはガスケットの幅によって3mm、4mmまたは6mmです。波形の厚さはガスケットのサイズによっておよそ1mmから1,5mm、です。波形の金属は厚さ0.5mm、1mmか1,5mmのグラファイトの、陶磁器またはPTFEの層で覆うことができます。
