| 起源の場所: | 中国 |
|---|---|
| ブランド名: | TOBO |
| 証明: | Customized logo |
| モデル番号: | 要求に応じて利用可能 |
| 最小注文数量: | 1 |
| 価格: | USD |
| パッケージの詳細: | 木箱 |
| 受渡し時間: | 5～8営業日 |
| 支払条件: | L/C、T/T、ウェスタンユニオン |
| 供給の能力: | 1 |
| アプリケーション: | パイプラインシステム | 色: | 銀 |
|---|---|---|---|
| 繋がり: | 溶接 | 材料: | ステンレス鋼 |
| パッケージ: | 標準輸出パッケージ | プレッシャー: | 高圧 |
| 加工技術: | 鍛造 | サービス: | OEM/ODM |
| 形: | 肘 | サイズ: | カスタマイズされた |
| 標準: | ANSI、DIN、JIS、GB | 表面処理: | 研磨 |
| 厚さ: | カスタマイズされた | ||
| ハイライト: | ASTM A403 WP321 ステンレス鋼エルボ,ASTM A403 WP316 ステンレス・スティール,保証付きのステンレス鋼45肘 |
||

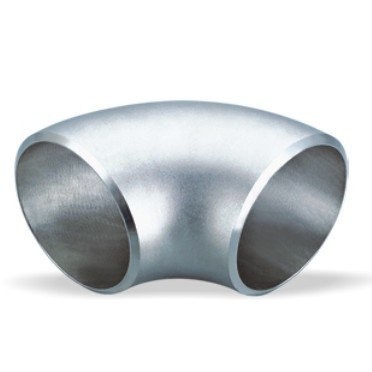

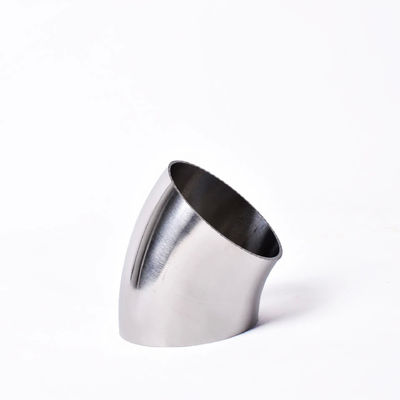

ASTM A403 WP321 / 321H 45 肘 ASTM A403 WP316 同等のティ
| 製品名 | ステンレス鋼のパイプフィッティングの標準仕様 ASTM A403 WP304 | |||
| 仕様 | ASTM A403 / ASME SA403 | |||
| サイズ | シームレス・エルボウ (1/2′′~24′′),ERW/溶接/製造エルボウ (1/2′′~48′′) | |||
| 厚さ | シュ 5s,シュ 10sSCH20, SCH30, SCH40, STD, SCH80, SCH100, SCH120, SCH160, XXS | |||
| スタンダード |
|
|||
| 表面 |
|
|||
| タイプ | 縫い目なし/溶接済み/製造済み | |||
| フォーム: | 肘 90度肘 長半径肘 短半径肘 LR肘 SR肘 | |||
| 曲がり半径 | R=1D,2D,3D,5D,6D,8D,10D またはカスタム | |||
| パッケージ | 海上対応のパッケージ 木製や複合材のケースやパレット |
製品範囲と理論的重量 (kg):
| DN | リスト10s | スケジュール40s | リスト80s | ||||||
| 90°肘 | 45°肘 | 同等ティ | 90°肘 | 45°肘 | 同等ティ | 90°肘 | 45°肘 | 同等ティ | |
| 8 | 0.02 | 0.01 | 0.03 | 0.03 | 0.02 | 0.06 | 0.04 | 0.03 | 0.07 |
| 10 | 0.03 | 0.02 | 0.05 | 0.03 | 0.02 | 0.03 | 0.06 | 0.04 | 0.09 |
| 15 | 0.06 | 0.03 | 0.09 | 0.08 | 0.04 | 0.10 | 0.10 | 0.05 | 0.14 |
| 20 | 0.07 | 0.03 | 0.13 | 0.08 | 0.04 | 0.17 | 0.11 | 0.05 | 0.20 |
| 25 | 0.14 | 0.08 | 0.28 | 0.15 | 0.11 | 0.29 | 0.22 | 0.14 | 0.38 |
| 32 | 0.23 | 0.11 | 0.49 | 0.26 | 0.17 | 0.59 | 0.40 | 0.23 | 0.68 |
| 40 | 0.30 | 0.17 | 0.68 | 0.40 | 0.23 | 0.86 | 0.51 | 0.29 | 1.02 |
| 50 | 0.50 | 0.25 | 0.85 | 0.70 | 0.40 | 1.28 | 0.91 | 0.59 | 1.59 |
| 65 | 0.85 | 0.48 | 1.41 | 1.40 | 0.77 | 2.19 | 1.81 | 0.99 | 3.13 |
| 80 | 1.25 | 0.63 | 1.77 | 2.20 | 1.08 | 3.31 | 2.97 | 1.50 | 4.45 |
| 90 | 1.70 | 0.75 | 2.67 | 2.83 | 1.42 | 4.08 | 4.00 | 2.00 | 5.44 |
| 100 | 2.10 | 1.08 | 3.46 | 4.47 | 2.09 | 5.27 | 6.18 | 2.81 | 7.71 |
| 150 | 5.45 | 2.72 | 8.07 | 10.89 | 5.44 | 10.99 | 16.32 | 8.16 | 13.16 |
| 200 | 10.20 | 5.33 | 15.65 | 21.54 | 10.77 | 20.91 | 33.11 | 16.56 | 28.12 |
| 250 | 18.15 | 9.75 | 26.46 | 38.56 | 19.27 | 35.38 | 51.71 | 25.86 | 49.90 |
| 300 | 25.80 | 13.62 | 39.46 | 59.42 | 29.71 | 62.14 | 79.38 | 39.69 | 83.91 |
製品範囲と理論的重量 (kg):
| DN | リスト10s | スケジュール40s | リスト80s | ||||||
| コントロール減速機 | エク減速機 | 削減するティ | コントロール減速機 | エク減速機 | 削減するティ | コントロール減速機 | エク減速機 | 削減するティ | |
| 40×25 | 0.19 | 0.19 | 0.60 | 0.26 | 0.26 | 0.76 | 0.34 | 0.34 | 0.90 |
| 50×25 | 0.28 | 0.28 | 0.73 | 0.40 | 0.40 | 1.10 | 0.54 | 0.54 | 1.37 |
| 50×40 | 0.31 | 0.31 | 0.76 | 0.45 | 0.45 | 1.15 | 0.59 | 0.59 | 1.43 |
| 80×50 | 0.55 | 0.55 | 1.56 | 1.00 | 1.00 | 2.91 | 1.79 | 1.79 | 3.91 |
| 100×50 | 0.78 | 0.78 | 2.94 | 1.50 | 1.50 | 4.48 | 1.95 | 1.95 | 6.55 |
| 100×80 | 0.87 | 0.87 | 3.04 | 1.74 | 1.74 | 4.64 | 2.33 | 2.33 | 6.79 |
| 150×80 | 1.82 | 1.82 | 6.86 | 3.95 | 3.95 | 9.68 | 5.51 | 5.51 | 11.57 |
| 150×100 | 1.96 | 1.96 | 7.10 | 4.07 | 4.07 | 11.94 | 5.96 | 5.96 | 11.97 |
| 200×100 | 3.01 | 3.01 | 13.46 | 6.55 | 6.55 | 17.98 | 9.23 | 9.23 | 24.18 |
| 200×150 | 3.19 | 3.19 | 14.08 | 6.74 | 6.74 | 18.82 | 10.12 | 10.12 | 25.31 |
海上対応のパッケージ 木製または複合材のケースまたはパレット,または顧客の要求に応じて
