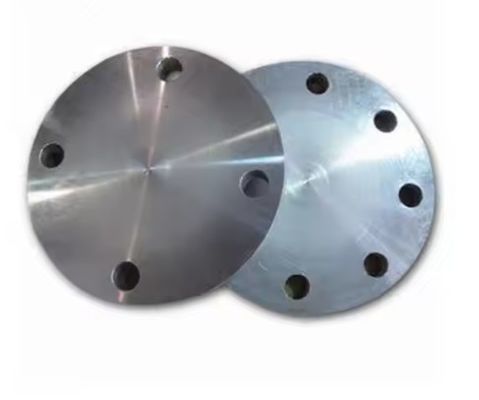

ASME B16.47/AMSE B16.5クラス 150-クラス 2500 ブラインドフラングス ASTM A182 F304/F304L
商品の詳細
| サイズ | 1/2」- 60" | クラス | 150-2500# |
|---|---|---|---|
| 向き合って | 図面通り | タイプ | ブラインドフランジ |
| 仕上げる | ポリッシュ | 標準 | ANSI/ASME |
| ハイライト | Forged Steel Blind Flanges ASME B16.47,ASTM A182 F304 Flanges Class 150,ASME B16.5 Flanges with warranty |
||
製品の説明
ASME B16.47 シリーズ B クラス 600 溶接 ネック フレンズ サイズ: 1/2 " - 60"
仕様:
- サイズ:1/2インチ - 60インチ
- ブランド名:トーボ
- クラス:600ポンド
- タイプ:溶接首のフレンズ,WNフレンズ (上向き)
- 専門:図のとおり
標準:
ANSI/ASME:
- ANSI B165
- ANSI B1647
- MSS SP44
- ANSI B1636
- ANSI B1648
DIN:
- DIN2527
- DIN2566
- DIN2573
- DIN2576
- DIN2641
- DIN2642
- DIN2655
- DIN2656
- DIN2627
- DIN2628
- DIN2629
- DIN 2631
- DIN2632
- DIN2633
- DIN2634
- DIN2635
- DIN2636
- DIN2637
- DIN2638
- DIN2673
B.S: ほら
- BS4504
- BS4504
- BS1560
- BS10など
溶接首フレンジは,配合管の壁厚さと同等の尺寸を持つフレンジで穴を掘る.パイプが軽くなるほど,溶接首フレンジの穴が大きい.ウェルドネックフレンジの穴は,より小さい溶接ネックフレンズは通常高圧システムで使用され,冷や高温に適しています.
ASME B16.47 シリーズB 溶接首のフレンジ
- ASME B16.47 シリーズB クラス75 溶接首のフレンジ
- ASME B16.47 シリーズ B 150級 溶接首のフレンズ
- ASME B16.47 シリーズB 300級 溶接首のフレンジ
- ASME B16.47 シリーズ B 600 級 溶接首のフレンジ
- ASME B16.47 シリーズ B 900 級 溶接首フレンジ
溶接首のフレンズ 材料とグレード:
- ステンレス鋼の溶接首のフレンジ:ASTM A182, A240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L
- 炭酸鋼の溶接首のフランジ:ASTM / ASME A/SA 105 ASTM / ASME A 350, ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F70
- 合金鋼の溶接首のフレンジ:ASTM/ASME A/SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91
- 複合鋼の溶接首のフレンジ:ASTM/ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61
- 超デュプレックス 溶接式首のフレンジ:ASTM/ASME A/SA 182, A240 F 44, F 45, F51, F 53, F 55, F 60, F 61
- ナイケル合金溶接首のフレンジ:ニッケル200 (UNS N02200),ニッケル201 (UNS N02201),モネル400 (UNS N04400),モネル500 (UNS N05500),インコネル800 (UNS N08800),インコネル825 (UNS N08825),インコネル600 (UNS N08825),インコネル600 (UNS N08560)N06600)インコネル625 (UNS N06625),インコネル601 (UNS N06601),ハステロイC 276 (UNS N10276),合金20 (UNS N08020) など
- 銅合金で溶接された首のフレンジ:UNS番号 C10100, 10200, 10300, 10800, 12000, 12200, 70600, 71500, UNS番号 C70600 (Cu-Ni- 90/10), C71500 (Cu-Ni-70/30)
- 低温炭素鋼の溶接首のフレンジ:ASTM A350, LF2, LF3
ASME B16.47 シリーズ B クラス 600 ウェールド ネックフレンズの適用
- ASME B16.47 シリーズ B クラス 600 ウェルド ネックフレンジは,化学および石油化学加工に使用されます.
- ASME B16.47 シリーズ B クラス 600 ウェルド ネックフレンジは電子機器で使用される.
- ASME B16.47 シリーズ B クラス 600 ウェルド ネックフレンズは,食品,合成繊維の処理で製品の純度を保つための加工機器で使用されます.
- ASME B16.47 シリーズ B クラス 600 ウェルド ネック フランジは,海洋およびオフショアエンジニアリングで使用されます.
ASME B16.47 シリーズ B 600 級 溶接首フレンズの特性
- ASME B16.47 シリーズ B クラス 600 ウェルド ネック フランジは,様々な減量化学物質に強い耐性があります.
- ASME B16.47 シリーズ B クラス 600 ウェルド ネック フランジは,食性アルカリに優れた耐性があります.
- ASME B16.47 シリーズ B クラス 600 ウェルド ネック フランジは高電導性である.
- ASME B16.47 シリーズ B クラス 600 ウェルド ネック フランジは蒸留水と天然水に対する絶好の耐腐蝕性があります.
- ASME B16.47 シリーズ B クラス 600 ウェルド ネック フランジは中性およびアルカリ塩溶液に耐性があります.
- ASME B16.47 シリーズ B クラス 600 ウェルド ネック フランジは乾燥フッ素に優れた耐性があります.
- ASME B16.47 シリーズ B クラス 600 ウェルド ネックフレンズは,カウスティックソダを扱うために広く使用されています.
- ASME B16.47 シリーズ B クラス 600 ウェルド ネック フランジは,熱,電気,磁気圧縮性能が良い.
- ASME B16.47 シリーズ B クラス 600 ウェルド ネック フランジは,適度な温度と濃度で塩化水素および硫酸に一定の耐性を提供します.
ASME B16.47 シリーズ B 600 級 溶接首のフレンジの寸法
| パイプ 普通のダイアム | 過剰摂取 オフ フレンズ |
厚い ナンセンス (Thk.) (Thk.) (Thk.) (Thk.) (Thk.) (Thk.) (Thk.) |
長さ 通り過ぎる ハブ |
ダイアム ハブ ベースで |
ハブ 黙って トップ |
引き上げられた 顔 黙って |
ダイアム ボルト 円 |
番号 ボルト 穴 |
ダイアム ボルト 穴 |
ダイアム ボルト |
フィルエ 半径 ミン |
| インチ | オー | C について | Y | X について | A について | R | BD | BN | BH | DB | r1 |
| 26インチ | 889 | 111.3 | 180.8 | 698.5 | 660.4 | 726.9 | 806.5 | 28 | 44.5 | 15/8 | 12.7 |
| 28インチ | 952.5 | 115.8 | 190.5 | 752.3 | 711.2 | 784.4 | 863.6 | 28 | 47.8 | 1 3/4 | 12.7 |
| 30インチ | 1022.4 | 125.5 | 204.7 | 806.5 | 762 | 841.2 | 927.1 | 28 | 50.8 | 17/8 年 | 12.7 |
| 32インチ | 1085.9 | 130 | 215.9 | 860.6 | 812.8 | 895.4 | 984.3 | 28 | 53.8 | 2 | 12.7 |
| 34インチ | 1162.1 | 141.2 | 233.4 | 914.4 | 863.6 | 952.5 | 1054.1 | 24 | 60.5 | 2 1/4 | 14.2 |
| 36インチ | 1212.9 | 146.3 | 242.8 | 968.2 | 914.4 | 1009.7 | 1104.9 | 28 | 60.5 | 2 1/4 | 14.2 |
| 38インチ | サイズは38〜60インチ Aシリーズ600級のフレンズと同じです | ||||||||||
