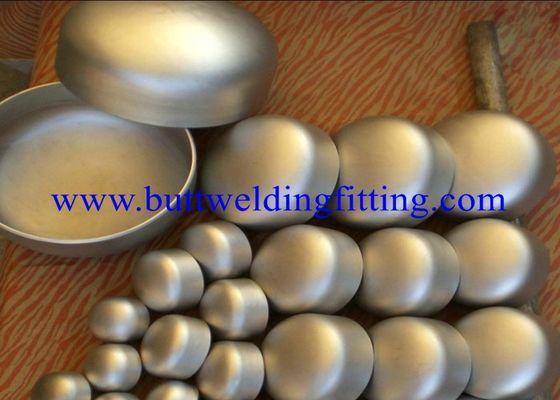

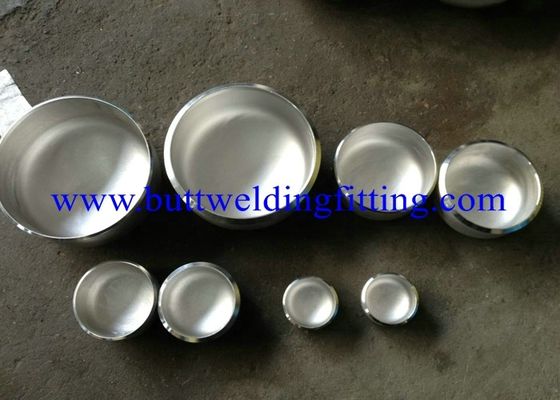

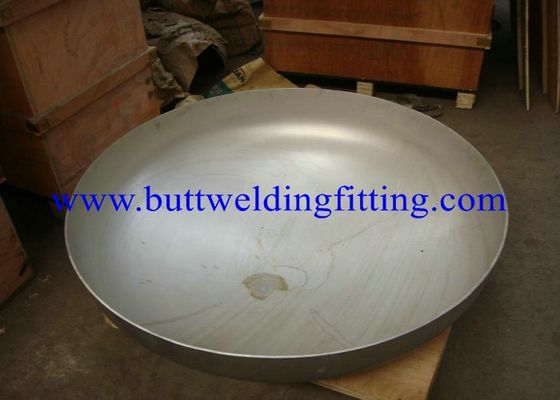

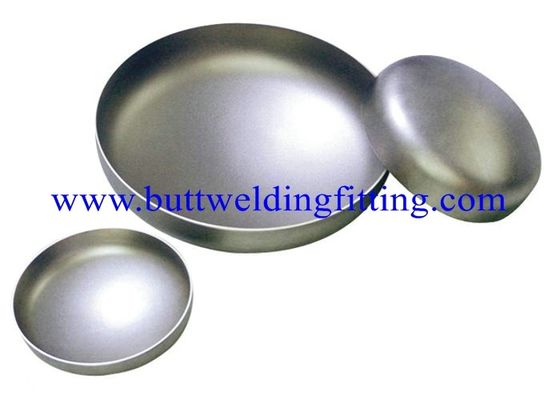

高強度耐食性 SS パイプ キャップ ASME B16.9 シームレス エンド クロージャー

高強度耐腐食性ステンレス鋼管キャップ ASME B16.9 シームレスエンドクロージャー

1. 製品説明

ステンレス鋼管キャップは、幅広い運転条件下で配管システムを終端処理するために設計された堅牢なエンドクロージャーコンポーネントです。主にオーステナイト系または二相系ステンレス鋼から製造され、シームレス構造（DN600までのサイズ）または溶接板構造（大口径用）を使用しています。成形プロセスには、ホットスタンピング、コールドプレス、またはロータリーフォーギングが含まれ、円筒部と皿端部の間にシームレスな移行を実現します。製品は、オーステナイト系グレードの場合、最大耐腐食性と最適な機械的特性を確保するために、溶液焼鈍および焼き入れ状態で供給されます。突合せ溶接端部には精密研磨された面取りが施され、ねじ込み端部には完璧なフィットのためにゲージチェックが行われます。各キャップはレーザー測定装置を使用して寸法検証され、相手側のパイプや継手との完全な互換性が保証されます。

2. 製品用途

• 石油化学クラッカー、水素改質装置、アンモニア合成プラントなど、高い完全性が必須とされるクリティカルプロセスライン極低温サービス（LNGターミナル、液体酸素/窒素貯蔵）では、304/316グレードを使用し、-196℃でのシャルピー衝撃試験で検証済み

• 発電（原子力アイランド補助システムを含む）における高純度水および蒸気システムで、塩化物および溶存酸素の制御が不可欠な場合衛生処理（ビール醸造所、乳製品、ジュース、製薬充填ライン）で、バイオフィルム形成を防ぐために電解研磨された内部表面が必要な場合

• 海洋およびオフショアプラットフォームで、海水冷却、バラスト、消防用水本管に使用され、二相系グレードを使用してピッティングおよび隙間腐食に耐性がありますビルサービス – HVAC冷水、温水戻り、および消防スプリンクラーライザーで、テストポイントおよびドレンポイントの恒久的な閉鎖に使用

• 一時的なワークショップでの使用 – 多層スプール製作および溶融亜鉛めっきまたはコーティング作業中のパイプ端の頑丈な保護3. 製品の利点

• 疲労荷重下での運転信頼性 – 滑らかな内部輪郭が鋭利な角を排除し、応力集中係数を低減し、周期的な圧力サービスでの耐用年数を延長します再利用時の最小限の流量制限 – 溶接された平坦なプレートとは異なり、輪郭付きキャップは（適切な準備をすれば）切り離して再溶接でき、一時的なバイパス配置に使用できます

• 標準溶接手順との完全な互換性 – 炭素当量およびフェライト数は、ホットクラッキングを防ぎ、成功した溶接資格（PQR/WPQ）を確保するために制御されます組み込みの耐腐食性許容値 – 要求に応じて、壁厚に1.0～3.0mmの追加の耐腐食性許容値を供給でき、サワーサービス（湿潤H₂S）環境での耐用年数を延長します

• ねじ込みタイプはドライシール機能を備えています – NPTねじは追加のガスケットなしでテーパーシールを提供し、小口径計装接続に最適です在庫の複雑さの軽減 – 標準化されたスケジュール（SCH10S～SCH80S）は一般的なパイプ肉厚と一致し、在庫品目を削減します

軽量化の可能性 – 非圧力用途では、薄肉キャップ（SCH5S）は機械的保護を損なうことなく大幅な重量削減を提供します

• ​​4. 主要仕様

• パラメータ詳細 / 利用可能な範囲

• 材料グレードTP304, TP304L, TP316, TP316L, TP321, TP310S, TP347H, S31803 (二相系 2205), S32750 (超二相系), 904L, N08904; 同等のUNSおよびDIN指定も含む。

• 呼び径DN15～DN1200 (1/2インチ～48インチ)。シームレスキャップはDN600まで; 溶接キャップはDN50～DN1200。

• 肉厚スケジュールSCH5S, SCH10S, SCH20, SCH30, SCH40S, SCH80S, SCH100, SCH120, SCH140, SCH160, XS, XXS。

• 端部接続タイプ突合せ溶接端部 (BW) ASME B16.25 に準拠した面取り端部; ソケット溶接端部 (SW) ASME B16.11 に準拠; ねじ込み端部 (NPT または BSPT) ASME B1.20.1 に準拠。

• 設計 / 製造規格ASME B16.9 (突合せ溶接キャップ用), ASME B16.11 (ソケット溶接およびねじ込みキャップ用), MSS SP43 (薄肉ステンレス鋼突合せ溶接キャップ用), EN 10253-3/4, JIS B2311/B2312。材料規格: ASTM A403, A182, A240。

圧力・温度定格

ねじ込み/ソケット溶接用: クラス150, 300, 600 (最大600 psi @ 100°F、高温では derated)。突合せ溶接用: 接続パイプのスケジュールと材料に一致する定格、通常はクラス2500まで (要求に応じて)。運転温度範囲
