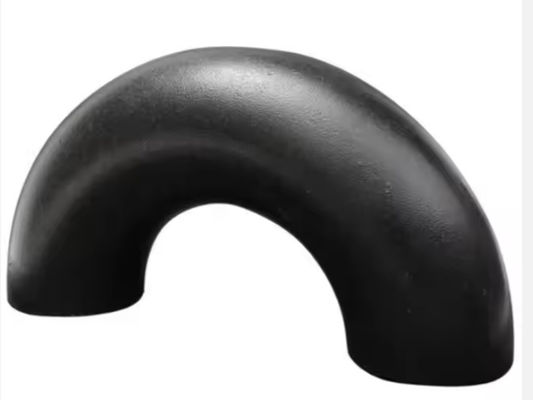

衛生用ステンレス鋼肘180度短管 工業用・食品用パイプの接続ソリューションを提供するカスタマイズされたサイズ

広く使用されている304ステンレス鋼配管継手は、石油産業、化学産業、建設産業、機械製造産業などで広く使用されています。

この規格下の材料はWPグレードと呼ばれ、各WPグレードステンレス鋼にはいくつかのカテゴリーの配管継手が含まれており、シームレスまたは溶接構造が使用されていることを示します。クラス指定は、非破壊検査方法と非破壊検査（NDE）の範囲を示すためにも使用されます。

熱処理

Hグレード鋼の場合、溶液焼鈍には個別の溶液熱処理が必要です。すべての配管継手は熱処理状態で供給される必要があります。すべての溶接作業は熱処理前に行われる必要があります。溶液焼鈍された鍛造品および棒材から直接機械加工された継手は、再度焼鈍する必要はありません。

化学組成

各鋳造または炉鋼の化学組成を決定し、化学組成表に記載されている各材料グレードの化学組成要件に準拠する必要があります。

引張特性

配管継手材料の引張特性は、引張特性要件に準拠する必要があります。試験および報告書は、A370の方法および定義に従って実施されるものとします。
引張試験の場合、縦方向または横方向の切断標本が許容されます。引張特性表は縦方向および横方向標本の伸び要件を指定していますが、同時に適用されることを意図していません。代わりに、方向に応じて適用可能な標本の対応する伸び要件のみが適切であることを意図しています。

ASTM A403規格範囲

この規格には、オーステナイト系ステンレス鋼合金のいくつかのグレードが含まれており、適用されるASTMまたはMSSのサイズおよび定格圧力規格に応じて、グレードをマークするためにWPまたはCRの接頭辞が使用されます。

ASTM A403は鍛造鋼管継手用に設計されており、鋳鋼管継手は適していません。（オーステナイト系ステンレス鋼鋳物は、これらの規格、A351/A351M、A743/A743M、およびA744/A744Mに含まれています。）

引張特性

配管継手材料の引張特性は、引張特性要件に準拠する必要があります。試験および報告書は、A370の方法および定義に従って実施されるものとします。
引張試験の場合、縦方向または横方向の切断標本が許容されます。引張特性表は縦方向および横方向標本の伸び要件を指定していますが、同時に適用されることを意図していません。代わりに、方向に応じて適用可能な標本の対応する伸び要件のみが適切であることを意図しています。

ASTM A403ステンレス鋼配管継手

ASTM A403ステンレス鋼配管継手は、圧力配管用の鍛造および圧延オーステナイト系ステンレス継手の材料を指します。一般的なグレードはWP304/L、WP316/Lです。これらは、エンジニアリング産業、エネルギー変換プラントなど、多くの分野で使用できます。

• 出発材料報告書は、熱処理が配管継手材料と同じである場合、配管継手材料の特性がこの規格の要件を満たしていることを示す必要があります。
• 初期材料が試験されていない場合、または初期材料の熱処理が配管継手の熱処理と異なる場合、継手メーカーは、完成した配管継手を代表する材料に対して、炉鋼あたり少なくとも1回の引張試験を実施するものとし、熱処理条件は、代表する配管継手の条件と同じものとします。

引張特性

配管継手材料の引張特性は、引張特性要件に準拠する必要があります。試験および報告書は、A370の方法および定義に従って実施されるものとします。
引張試験の場合、縦方向または横方向の切断標本が許容されます。引張特性表は縦方向および横方向標本の伸び要件を指定していますが、同時に適用されることを意図していません。代わりに、方向に応じて適用可能な標本の対応する伸び要件のみが適切であることを意図しています。

要旨

この仕様は、圧力配管用途向けの鍛造オーステナイト系ステンレス鋼継手の標準を対象としています。継手の材料は、鍛造品、棒材、板材、またはシームレスまたは溶接された管製品で構成されるものとします。鍛造または成形操作は、ハンマー加工、プレス加工、ピアシング、押出加工、アップセッティング、圧延、曲げ加工、融接、機械加工、またはこれらの操作の2つ以上の組み合わせによって行われるものとします。すべての継手は熱処理を受けるものとします。化学分析および製品分析を実施し、炭素、マンガン、リン、硫黄、ケイ素、クロム、モリブデン、チタンの各グレードの材料の化学組成要件に準拠するものとします。引張試験は、降伏強度および引張強度などの引張特性を決定するために、継手材料に対して実施されるものとします。この仕様の下で供給される継手は、表面の不連続性、表面チェック、および機械的マークについて目視検査を受けるものとします。

1.スコープ

1. この仕様は、圧力配管用途向けの鍛造ステンレス鋼継手を対象としています。
2. この仕様には、いくつかのグレードのオーステナイト系ステンレス鋼合金が含まれています。グレードは、適用されるASMEまたはMSSの寸法および定格規格に基づいて、WPまたはCRの接頭辞で指定されます。
3. WPステンレス鋼の各グレードについて、シームレスまたは溶接構造が使用されたかどうかを示すために、いくつかのクラスの継手が対象となります。クラス指定は、非破壊検査方法および非破壊検査（NDE）の範囲を示すためにも使用されます。表1は、この仕様でカバーされるすべてのWPグレードのステンレス鋼に適用される継手クラスの一般的な概要です。CRグレードにはクラスはありません。特定の要件は elsewhere でカバーされています。
4. この仕様は、インチ・ポンド単位とSI単位の両方で表現されています。ただし、注文で適用される「M」仕様指定（SI単位）を指定しない限り、材料はインチ・ポンド単位で供給されるものとします。
5. SI単位またはインチ・ポンド単位のいずれかで記載された値は、別個に標準とみなされるものとします。本文中では、SI単位は括弧内に示されています。各システムの値は正確な同等物ではない場合があります。したがって、各システムは独立して使用されるものとします。2つのシステムからの値を組み合わせると、規格への不適合が生じる可能性があります。
6. この仕様は、鋳鋼継手には適用されません。オーステナイト系ステンレス鋼鋳物は、仕様A351/A351M、A743/A743M、およびA744/A744Mでカバーされています。
