ASTM A403 ステンレス鋼のスタブ端 ASME B16.9 重ね継手の管付属品 304/316L

ASTM A403 ステンレス鋼スタブエンド ASME B16.9 ラップジョイントパイプ継手 304/316L

1.製品説明

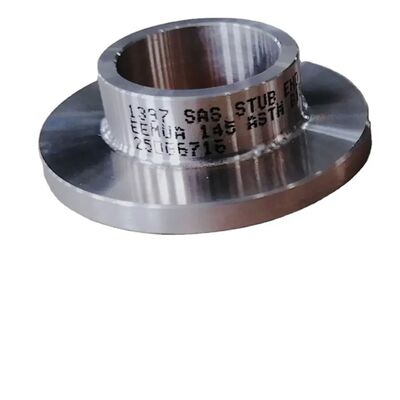

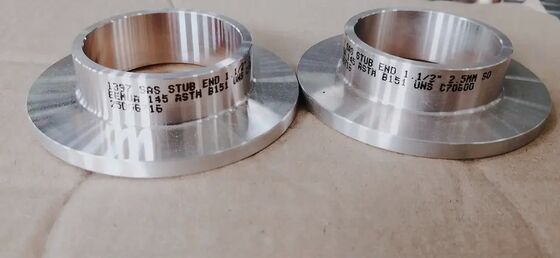

スタブエンド（ラップジョイントスタブエンド、フランジスタブエンド、パイプスタブエンドとも呼ばれる）は、鋼製の突合せ溶接パイプ継手の一種です。製品は、片側に外側にフレア加工された端を持つ短いパイプセクションで構成されており、同じ直径と肉厚のパイプに突合せ溶接できます。スタブエンドは通常、ラップジョイントフランジと組み合わせて使用されます。スタブエンドのフレア加工された表面はガスケットとして機能し、漏れを防ぐためのシールを提供します。フランジリングはスタブエンドの後ろにスライドし、自由に回転できるため、取り付け時のボルト穴の位置合わせが容易になります。

2.製品用途パイプ接続: スタブエンドは配管システムにおいて重要なコンポーネントであり、パイプやその他の継手の接続を容易にするように設計されています。

頻繁な分解シナリオ: 配管の特定のセクションのクリーニング、検査、および再溶接なしでの迅速な交換を容易にします。腐食性媒体輸送: 高度に腐食性の媒体を使用する用途に適しています。媒体に接触するスタブエンドは、ステンレス鋼などの耐食性の高グレード材料で作られていますが、外部フランジリングはコスト削減のために炭素鋼などの低グレード材料で作ることができます。大口径配管システム: ラップジョイントフランジは自由に回転できるため、ボルト穴の位置合わせのためにパイプスプール全体を回転させる必要がなく、大口径パイプラインに特に適しています。

3.製品の利点優れた耐食性: 304/304Lおよび316/316Lなどの高品質ステンレス鋼グレードで作られており、優れた耐食性を提供します。316/316Lは、モリブデンの添加によりさらに優れた耐食性を提供します。

1. コスト効率の高い材料使用: 媒体に接触するスタブエンドのみを高価な高グレード材料（ステンレス鋼など）で作る必要があり、フランジリングは炭素鋼などの低コスト材料で作ることができます。特に大口径および高圧クラスでは大幅な節約になります。簡単な取り付け: ラップジョイントフランジは自由に回転できるため、ボルト穴の位置合わせが簡単で、特に設置スペースが限られている配管システムに適しています。

2. 高い強度と耐久性: 製品は優れた堅牢性、耐久性、引張強度を提供し、高圧および過酷な運転条件に耐えることができます。軽量設計: スタブエンドは、同じNPSおよび圧力クラスの溶接ネックフランジよりも軽量です。

3. 幅広い仕様: シームレス、溶接、製造済みで利用可能で、幅広いサイズ範囲で多様な顧客の要求を満たします。4.主要製品仕様

4. 仕様/説明製造規格

5. 材料グレードASTM A403 WP304/304L, WP316/316L, WP321, WP347, 904Lなど

6. 1/2インチNB～36インチNB（シームレス）; 1/2インチ～48インチ（溶接）; 最大72インチまで呼び径

肉厚スケジュール

1. Sch5S, Sch10S, Sch20S, Sch40S, Sch80S, Sch160, STD, XS, XXSなど圧力定格

2. タイプロングスタブエンド、ショートスタブエンド

3. タイプA、タイプB、タイプC製造プロセス

4. 端部タイプ突合せ溶接端（ベベル端）

5. 防錆油、研磨、電解研磨、サンドブラストなどよくある質問

6. 2.納期はどのくらいですか？ 一般的に、在庫がある場合は5～10日です。在庫がない場合は15～20日です。数量によります。3. サンプルを提供していますか？ 無料ですか、それとも追加料金ですか？ はい、サンプルを無料で提供できますが、送料はお客様負担となります。
