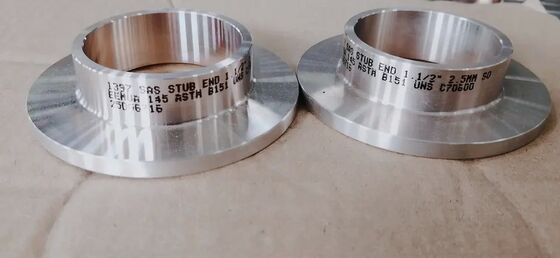

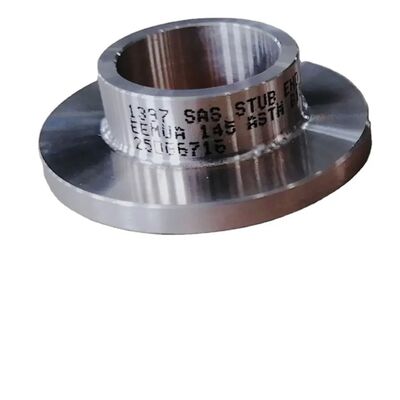

ステンレス鋼の突合せ溶接スタブ端長い短いラップ ジョイント鍛造パイプ継手 ASME

ステンレス鋼突合せ溶接スタブエンド ロングショートラップジョイント鍛造パイプ継手 ASME

1.製品説明

ステンレス鋼スタブエンドは、本質的に非一体型のフランジ接続アダプターです。これらは、短い直管部分と、冷間押出または熱間スピニングによってフレアリップ（ラップ）に成形された一方の端部で構成されています。この製品は単独では使用されず、ラップジョイントフランジと組み合わせて使用する必要があります。ASME B16.9およびMSS SP-43によれば、一般的にロングパターンとショートパターンに分類されます。ロングパターンは業界標準ですが、ショートパターンはスペースが限られた環境や薄肉配管システム（例：Sch 5S/10S）で主に使用されます。ラップの背面形状に基づき、タイプA（ストレートネック付き）、タイプB（湾曲遷移）、タイプC（一体型鍛造肉厚タイプ）に細分化されます。

2.製品用途

1. 腐食性媒体輸送パイプライン：強酸、アルカリ、または海水環境では、スタブエンドのみを高グレードのステンレス鋼（例：316L、904L）で作製し、相手側フランジは亜鉛メッキ炭素鋼とすることで、ゾーン別材料選定（媒体側は防食、構造側は標準）が可能になります。

2. 大型垂直機器のインレット/アウトレット：タワーリアクター、熱交換器、貯蔵タンクノズルに広く使用され、ボルト穴合わせのための大型フランジの回転という重大な設置課題を解決します。

3. 定期的な分解・洗浄が必要なプロセスセクション：食品、製薬、ファインケミカル産業のリアクターの排出ラインに適用され、迅速な分解を可能にし、内部残留物を洗い流して衛生的な清潔さを確保します。

4. 熱に敏感な配管：大きな温度差を伴う蒸気または高温熱油システムに適しています。スタブエンドとフランジ間のわずかなクリアランスが、軸方向熱膨張変位応力の一部を吸収します。

​3.製品の利点

1. 大幅な調達コスト削減：クラス300以上および大口径（DN≧200）用途では、「SSスタブエンド＋炭素鋼フランジ」を「オールSSウェルドネックフランジ」の代わりに採用することで、材料コストを30％～50％削減できます。

2. 溶接応力と粒界腐食を排除：ラップは冷間成形されており、媒体に露出した荷重支持溶接継ぎ目がなく、従来の突合せ溶接フランジに見られる粒界腐食や応力腐食割れのリスクを完全に回避します。

3. ゼロトルク伝達保護：ボルト締め付け時、トルクはラップジョイントフランジにかかり、スタブエンドの後部に伝達され、パイプを直接引っ張ることはありません。これにより、過剰なトルクによる変形から薄肉パイプ（例：Sch 5S、Sch 10S）を効果的に保護します。

4. 柔軟なメンテナンスアクセス：分解後、ラップジョイントフランジはパイプに沿って自由にスライドできるため、ホットワークや再切断なしに、バルブ、計器、またはパイプセクションの交換に非常に便利です。

5. 高精度ラップシーリング面：ラップ表面はRa 3.2～6.3μmの仕上げに精密機械加工でき、同心セレーションを備え、スパイラルワインドガスケットまたはPTFEガスケットと組み合わせることで漏れのないシールを保証します。

​

4.主要製品仕様

よくある質問

1. 貿易会社ですか、それとも製造業者ですか？ 製造業者です。認証をご確認ください。

2.納期はどのくらいですか？ 一般的に、在庫がある場合は5～10日です。在庫がない場合は15～20日ですが、数量によります。

3. サンプルを提供していますか？ 無料ですか、それとも追加料金ですか？ はい、サンプルは無料で提供できますが、送料はお客様負担となります。

4. 支払い条件は何ですか？ 支払い=1000USD、50％T/T前払い、出荷前に残金。
