ステンレス鋼の長いパターンのスタブ端突合せ溶接 ASME B16.9 継手

ステンレス鋼ロングパターンスタブエンド突合せ溶接 ASME B16.9 フィッティング

1.製品説明

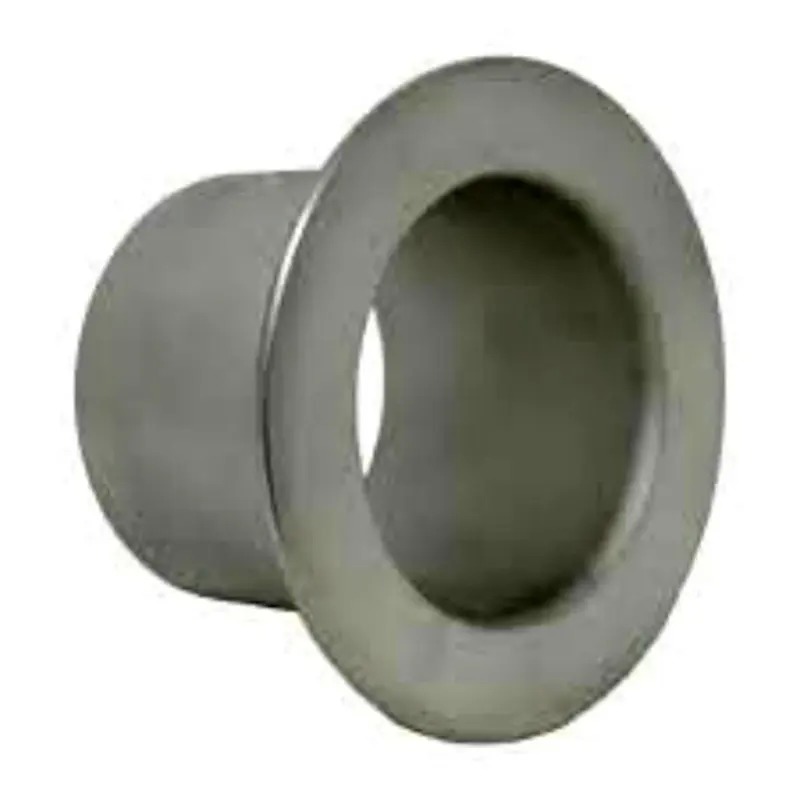

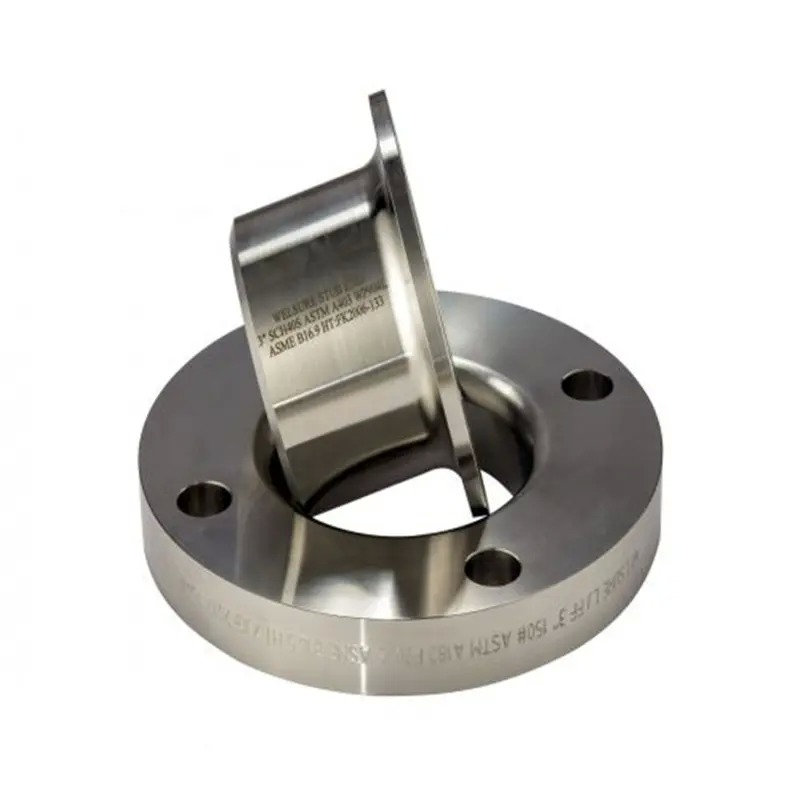

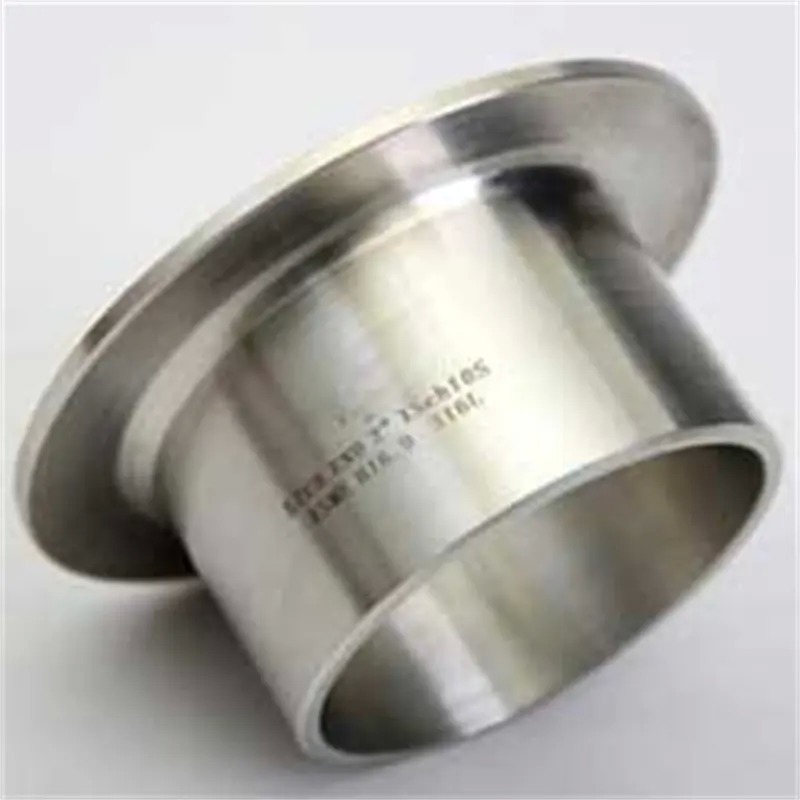

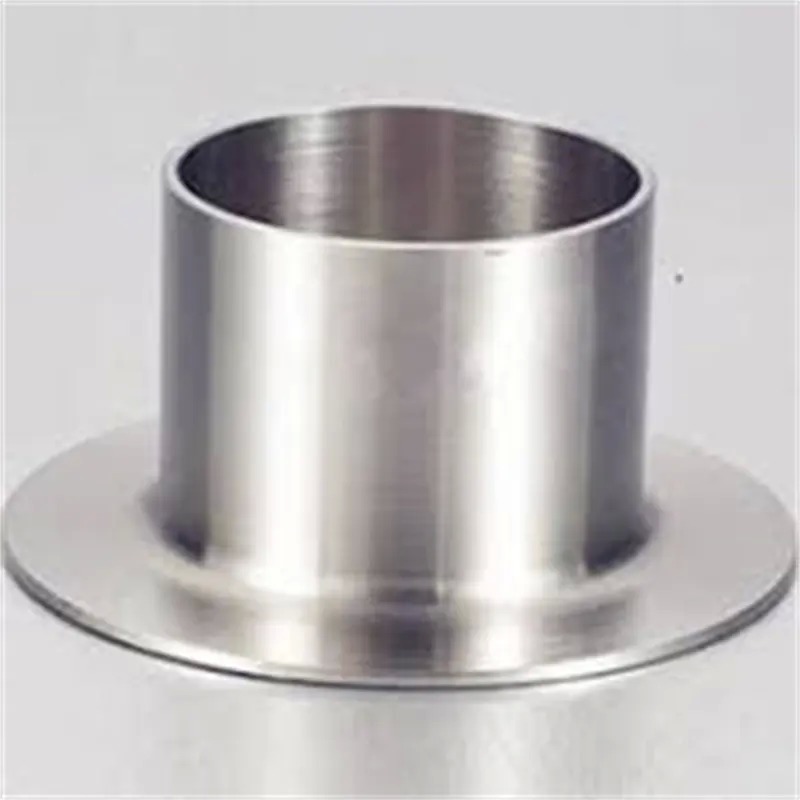

ステンレス鋼スタブエンドは、現場での迅速な組み立てと将来の便利なメンテナンスのために特別に設計された配管終端部品です。短いパイプ本体とフレア状のラップエンドで構成され、ラップジョイントフランジと組み合わせると、「取り外し可能、回転可能、交換可能」なフランジ接続ペアを形成します。製品は、ラップがすでに形成され、溶液焼鈍され、シール面が精密に仕上げられた状態で工場を出荷します。現場では、単一の突合せ溶接のみで配管システムに統合できます。従来の溶接ネックフランジと比較して、大口径パイプの精密な切断、面取り、高所での位置合わせ溶接の現場での困難さを大幅に軽減し、タイトなスケジュールプロジェクト、限られた設置スペース、または将来のオーバーホールが頻繁に行われる用途に特に適しています。

2.製品用途

この製品は、特に以下の4つの典型的なエンジニアリングシナリオに適しています。

1. 高所および限られたスペースでの作業配管ラックの上層階や機器のメザニンなど、吊り上げが困難な場所では、軽量のフランジリングをスタブエンドにかぶせてボルトで固定するだけで済みます。重い一体型フランジの持ち上げは不要で、高所作業に伴う安全リスクを大幅に軽減します。

2. ストレーナーおよび熱交換器の頻繁な開閉/清掃化学プラントのポンプ前ストレーナーおよび熱交換器チャンネル接続では、この製品により迅速な分解が可能になり、コークス堆積物の定期的な除去やフィルターエレメントの交換といった運用ニーズに対応できます。

3. 配管ラック端部および機器ノズルでの柔軟な遷移セクション大型コンプレッサーおよびタービンの吸込/吐出ラインの接続に使用されます。ラップジョイントフランジのわずかなクリアランスは、機器運転中のわずかな振動変位を吸収し、剛性接続によるインターフェースの損傷を防ぎます。

4. 一時配管および試運転ラインの迅速な組み立てプロジェクトの試運転段階では、頻繁に変更される一時的なラインを、スタブエンドとラップジョイントフランジを使用して迅速に組み立ておよび分解できます。フィッティングは複数の場所で再利用でき、一度限りの資本支出を削減できます。

​3.製品の利点

4.製品機能

1. 現場での適合公差および微調整機能スタブエンドの直管部には一定の長さの許容差があります。現場での適合により、わずかなトリミングで配管プレハブからの累積長さ誤差を吸収し、フランジ面と機器ノズル間の応力のない位置合わせを保証します。

2. 均一なボルト力伝達およびクッション機能ラップの背面にある湾曲した遷移面は、ボルトの予張力をシール円周全体に均一に分散させ、局所的な過圧縮やガスケットの崩壊を防ぎます。同時に、背面ショルダーとフランジボア間のフィットクリアランスはマイクロクッションを提供し、衝撃荷重の直接的な影響を溶接から低減します。

3. 配管システムのオンライン検査ウィンドウ機能ラップジョイントフランジを切断した後、スタブエンドとパイプ壁の内部を直接露出させて検査できます。これは「一時的な検査ポート」として機能し、内部の腐食やスケール状態のボーアスコープ検査を可能にします。

4. 迅速な配管隔離およびブラインドプレート挿入機能配管セクションの一時的な隔離が必要な場合、スタブエンドのラップ面とラップジョイントフランジの間にパドルブラインドを直接挿入でき、追加の配管切断なしで迅速なプロセス隔離を実現します。

よくある質問

1. 貿易会社ですか、それとも製造業者ですか？ 製造業者です。認証をご覧ください。

2.納期はどのくらいですか？ 一般的に、在庫がある場合は5〜10日です。在庫がない場合は15〜20日ですが、数量によります。

3.サンプルを提供していますか？無料ですか、それとも追加料金ですか？ はい、サンプルを無料で提供できますが、送料はお客様負担となります。

4.支払い条件は何ですか？ 支払い=1000USD、50％T/T前払い、出荷前に残高。
