MSS SP-43 ステンレス鋼 スタブエンド ショートパターン ラップジョイント 316L
商品の詳細
| 製品名 | MSS SP-43 ステンレス鋼 スタブエンド ショートパターン ラップジョイント 316L | 標準 | ASME B16.9 / MSS SP-43 |
|---|---|---|---|
| 物質的なGrrade | UNSS31803 | 電子メール | アンドリー・ハング@cnjdgy.com |
| 耐食性 | 素晴らしい | 終わり | 斜め、明白 |
| 表面 | 漬け込み溶液 | 材料 | ステンレス鋼（一般的にSS304、SS316、SS316L） |
| テクニクス | 形作られる風邪 | モデル 麻痺 | 1/2 |
| 圧力クラス | 150#、300#、600#、900#、1500#、2500# | エンドタイプ | 突合せ溶接端 |
| パッキング | 木製ケース | 規格 | ASME B169MSS SP-43 |
| 種類 | シームレス | 形状 | 長い半径、減る短い半径 |
| ハイライト | MSS SP-43 ステンレス・スティール・ストップ・エンド,316L ラップジョイントスタブエンド,短いパターンで ステンレスストップ末端 |
||
製品の説明

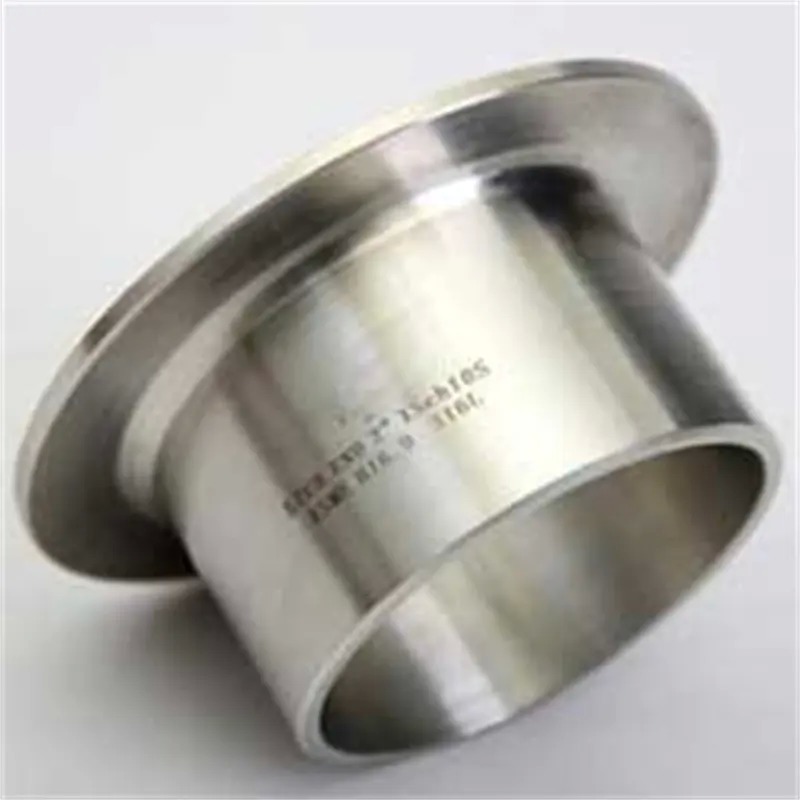

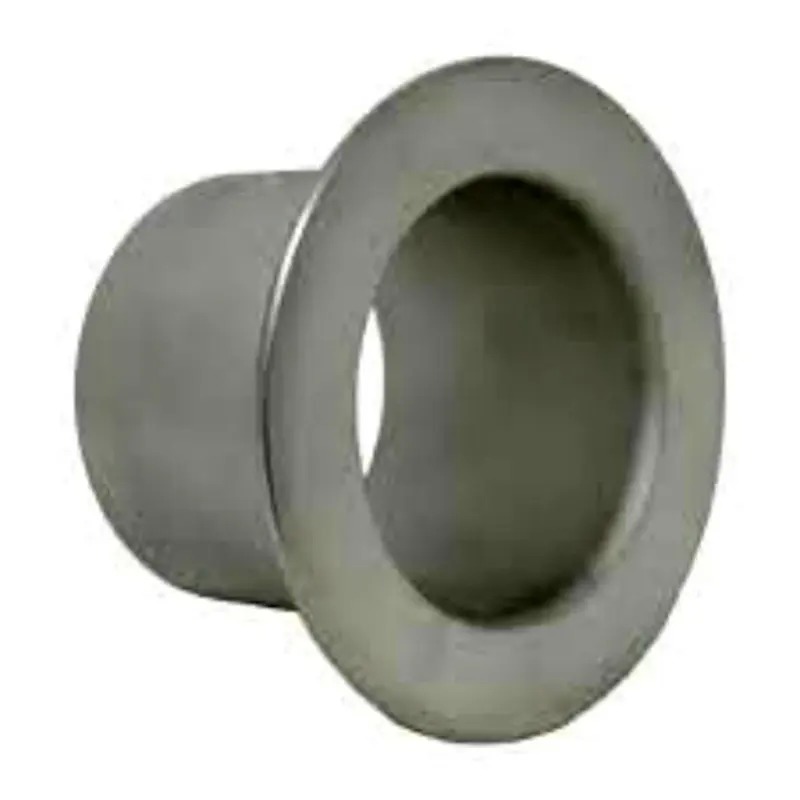

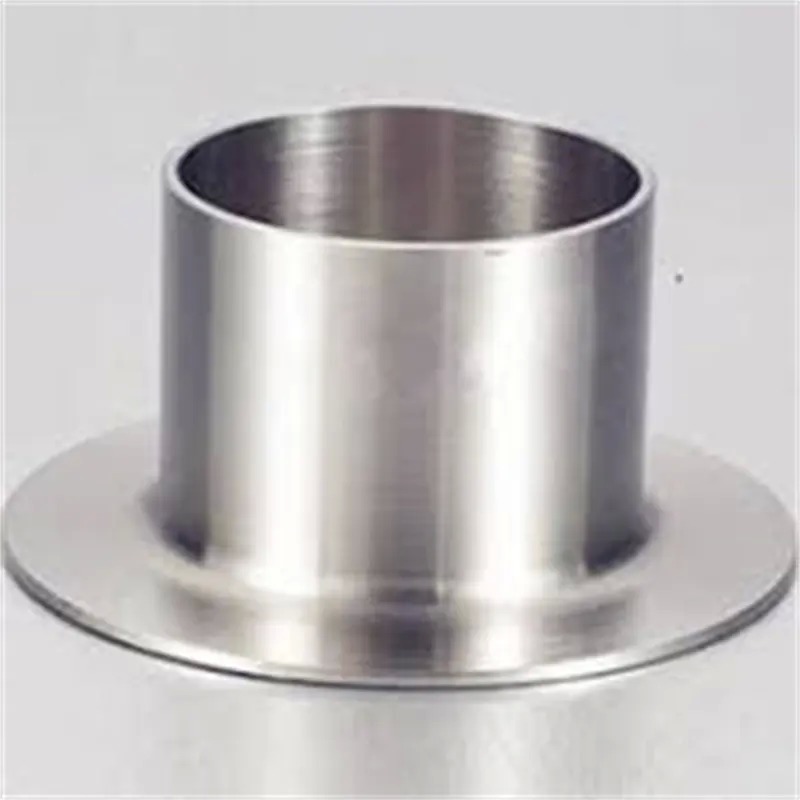

MSS SP-43 ステンレス鋼スタブエンド ショートパターン ラップジョイント 316L
1.製品説明

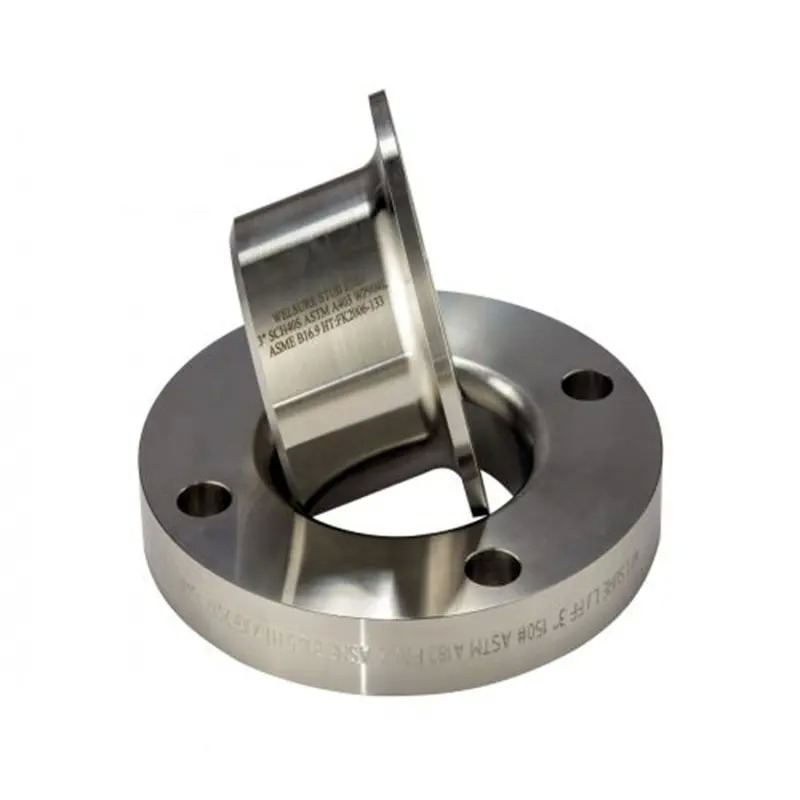

ステンレス鋼スタブエンド（ラップジョイントスタブエンドとも呼ばれる）は、パイプ端をフランジ接続面に変換する配管継手です。ストレートパイプ部と片端のフレア状ラップで構成されます。ラップ面はシール面として機能し、後部ショルダーはラップジョイントフランジからの締め付け荷重を支えます。製品にはフランジは含まれておらず、ラップジョイントフランジと組み合わせて使用する必要があります。材質は304/304L、316/316L、二相ステンレス鋼、ニッケル基合金などがあります。後部形状に基づき、タイプA（ストレートネック遷移）、タイプB（カーブ遷移）、タイプC（鍛造肉厚）に分類され、異なる圧力クラスや肉厚要件に適しています。配管システムに経済的で柔軟な接続ソリューションを提供します。
2.製品用途
-
ラップジョイントフランジと組み合わせて使用様々な鋼管システム用の完全なフランジ接続アセンブリを形成します。
-
腐食性媒体移送ライン: スタブエンドはステンレス鋼で媒体に接触し、フランジリングは炭素鋼にすることができ、ゾーン材料選択を可能にします。
-
大口径配管システム: 独立して回転するフランジリングは、大口径パイプの回転が非現実的な場合の芯出しの困難さを解決します。
-
定期的なメンテナンスが必要な配管セクション: ポンプ吸込ライン、熱交換器チャンネル、頻繁な清掃が必要な反応器排出ノズルなど。
-
振動または熱変位を受けるライン: フィットクリアランスが振動を減衰させ、わずかな軸方向熱膨張を吸収します。
-
主要な下流セクター: 石油精製、海洋工学、天然ガス処理、食品加工、半導体、空気分離装置。
3.製品の利点
| 比較寸法 | SSスタブエンド + ラップジョイントフランジ | 従来の溶接ネックフランジ（一体型） |
| 材料コスト | スタブエンドのみSSを使用し、フランジリングはCSにできるため、大幅な節約になります | フランジ全体がSSで、大口径では非常に高価です |
| 設置の容易さ | フランジリングは自由に回転し、ボルトの芯出しが容易で、作業員1名で可能です | フランジ全体またはパイプを回転させる必要があり、設置が困難です |
| メンテナンス/分解 | ボルトを緩めて分離でき、熱間作業は不要です | 溶接されたフランジを切断する必要があり、困難で再利用できません |
| 溶接数 | バット溶接が1回のみ必要です | 2つのフィレット溶接（フランジネックとパイプ）が必要です |
| 応力分布 | 溶接部はシール面から離れており、熱応力が重なりません | 溶接部はフランジネックに隣接しており、応力集中リスクが高くなります |
| ノズル荷重 | 曲げモーメントが伝達されず、機器ノズルを保護します | 剛性接続で、パイプの曲げモーメントが機器に直接伝達されます |
| 予備部品の共通性 | フランジリングは材質間で交換可能で、予備部品の種類が少なくなります | 各材質とサイズは専用で、予備部品在庫が複雑です |
4.主要技術仕様
| パラメータ | 仕様詳細 |
| 適用規格 | ASME B16.9 / B16.28, MSS SP-43, DIN 2616 / EN 12560, JIS B2311, GB/T 12459 |
| 一般的な材質 | 304/304L, 316/316L, 321, 347, 二相鋼 S31803/S32205, 904L, 合金625など |
| サイズ範囲 | シームレス: DN15～DN600; 溶接: DN15～DN1800 |
| 肉厚スケジュール | Sch 5S, Sch 10S, Sch 20S, Sch 40S, Sch 80S, Sch 160, STD, XS, XXS |
| 圧力クラス対応 | Class 150 ～ Class 2500 (相手フランジ定格による) |
| ラップタイプ選択 | ロングパターン (長いストレートネック、Sch 40S以上用); ショートパターン (コンパクト、Sch 5S/10S薄肉用) |
| ラップ構造タイプ | タイプA (ストレートネック遷移付き), タイプB (カーブ遷移、ストレートネックなし), タイプC (一体鍛造肉厚) |
| シール面仕上げ | 同心またはスパイラルセレーション、Ra ≤ 6.3μm; 精密グレード Ra ≤ 3.2μm |
| ベベル形状 | ASME B16.25に準拠したバット溶接端、VまたはUベベル、角度 30°～37.5° |
| 推奨相手フランジ | ラップジョイントフランジ、炭素鋼、亜鉛メッキ炭素鋼、またはスタブエンドと一致するSSで利用可能 |
| 工場検査 | 完全な寸法検査、目視検査; PT/MT浸透探傷検査; RTサンプリング (溶接タイプ); 粒界腐食試験 (要求に応じて) |
