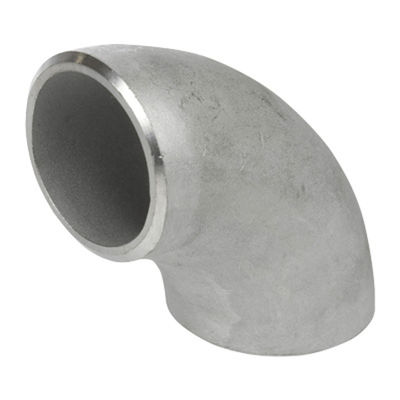

突合せ溶接管継手 CuNi エルボ 90D LR ASTM B466 UNS C70600 ASME B16.9

  • Butt-welding Pipe Fittings CuNi Elbow 90D LR ASTM B466 UNS C70600 ASME B16.9
起源の場所 中国、上海
ブランド名 TOBO
証明 ISO/TUV/SGS
モデル番号 バット溶接の付属品
最小注文数量 1個
価格 交渉可能
パッケージの詳細 標準送料パッケージ
受渡し時間 15-30就業日
支払条件 T/T、ウェスタンユニオン
供給の能力 10トン/月
商品の詳細
製造工程 鍛造と溶接 エンドコネクション バット・ウェルド
肉厚 スケジュール 10 からスケジュール XXS テクニカル ソケットの溶接
保証 3年 物質的なGrrade ASTM AB564
外のDiame 6~813mm 加圧 2500を分類するクラス150
テスト 放射線検査（RT）、超音波検査（UT）、静水圧検査 タイプ 肘、ティー、減力剤、帽子、切株の端
標準 石油ガス水工業 テクニクス 鍛造、鋳造
パッキング 顧客の要求 カスタマイズされたサポート OEM、ODM
スケジュール SCH 5S - SCH XXS
ハイライト

CuNiパイプ継手のバット溶接

,

ASTM B466 パイプエルボ

,

ASME B16.9 LR エルボ
メッセージ
製品の説明

バット・ウェルディング・パイプ・フィッティング CuNi Elbow 90D LR ASTM B466 UNS C70600 ASME B169

1製品説明

この製品は,90度ロング半径 (LR) のバック溶接肘UNS C70600(CuNi 90/10) と一致するASTMB466そしてASME B169基準LR設計は,曲線の半径が1管の直径の5倍 (R = 1.5D)圧力の減少が最小限に抑えられるようにCuNi 90/10 は,固体溶液の銅-ニッケル合金で,アルファ相構造で,腐食耐性,強度,コスト効率の優れたバランスを提供しています..

2主要な製品パラメータ



パラメータ 詳細 / 範囲
尺寸基準 ASME B169ASME B1628MSS-SP-43
材料規格 ASTM B466 / ASME SB466
材料のグレード UNS C70600 (CuNi 90/10 / CuNi10Fe1.6Mn / 2.0872)
タイプ 90° 長半径肘 (LR,R=1.5D)
定額サイズ 1/2インチ 24インチ (DN15 DN600)
壁の厚さ Sch5S, Sch10S, Sch40S, Sch80S, Sch160S, XS, XXS
接続を終了 バット・ウェルドの端 (溶接のために切断された)
化学組成 Cu: Bal. (min 88.6%), Ni: 9.0-11.0%, Fe: 1.0-1.8%, Mn: 1.0% 最大
張力強度 303~414 MPa
生産力 (0.2%) ~110~135 MPa
伸縮 30~42%
密度 ~8.94g/cm3
腐食率 海洋水では ≤0.003 mm/a

3適用/使用

この90° LR肘は,要求海水と腐食性流体システムに理想的です:

  • 海事・造船業: 海水冷却システム,消防水システム,弾圧線,水槽システム

  • 海上石油とガス: 生産プラットフォーム,海底パイプライン,FPSOユニット

  • 淡水 装置: 海水入水,逆オスモシス給水線,塩水排出

  • 発電: コンデンサー冷却システム,循環水道

  • 化学加工腐食性流体処理システム

4利点

  • 優れた腐食耐性: 海水,穴,裂けん腐食,ストレス腐食の破裂に対する例外的な耐性; 保存期間とともに改善する保護酸化膜を形成する

  • 生物汚染耐性: 自然に海洋生物の生長に抵抗する;銅離子の放出は生物の安定を遅らせる

  • 費用 効率: 低ニッケル含有は,C71500と比較して,物質コストを大幅に削減します

  • 優れた溶接性: 溶接中に相変換がない.腐食耐性を維持する.

  • 長半径設計: R=1.5Dは,スムーズな流れと低気圧を保証します

5機能

90° LR肘は,流量抵抗と渦巻を減らす長い半径設計のおかげで,最小限の圧力低下で,パイプシステム内の流体の流れの方向を90度変更します.

6設置説明書

  1. 準備: 油,油脂,酸化を除去するために,承認された溶媒で,パイプの端と肘の溶接領域を徹底的に脱脂し,清掃します..

  2. エッジの準備: 壁厚さ ≥3mm の場合は,60°~75° の角度を含む V 溝を準備する..

  3. アライナイン: 接続パイプと肘を正確に並べます; 接線溶接を最小限に抑え,徹底的に清掃する必要があります.

  4. 溶接: TIG (GTAW) プロセスを使用するERCuNi フィルラーワイヤ(AWS A5.7) シールド:100%純アルゴンバック・プーリングが必要短弧長を維持し,ストリンガービーズ技術を使用.

  5. 溶接後: 溶接が完了した後,溶接の上にガス流入を許可する.溶接後の熱処理は必要ない..

7予防策

  • 清潔さ: 鉄鋼よりも高い清潔度が必要である.専用の不oxidable steel ツールを使用する

  • 温度制御: インターパスの温度が120°Cを超えない.冷たい/湿った条件では25°Cまで予熱する.

  • クレーター感受性: クレーターの裂け目防止のために下坡装置を使用する; 停止時に電流をオフ

  • 窒素がない: バックプリーージングガスとして使用してはならない.

8輸送と配達

  • 標準配達時間:10~100日注文量と仕様に応じて.

9支払条件

  • 共通の国際方法にはT/T (電信送金)そしてL/C 確認 (信用証) .

10梱包

  • 製品が安全に梱包されていますパライウッドケースあるいは木製の箱安全な輸送を保証するために.

11販売後 / 返品&保証ポリシー

  • すべての製品は出荷前に100%厳格な品質検査を受けます.

  • 品質問題がある場合,元のパッケージを保持し,関連する写真や第三者の検査報告を提出します.

  • 特定の返品,交換,保証条件は,最終的な販売契約契約に該当します.

突合せ溶接管継手 CuNi エルボ 90D LR ASTM B466 UNS C70600 ASME B16.9突合せ溶接管継手 CuNi エルボ 90D LR ASTM B466 UNS C70600 ASME B16.9

よくある質問

1取引会社か製造会社ですか?
私たちは製造業者です 証明書を見ることができます.
2配達時間はどれくらいですか?
通常は,商品が在庫であれば5〜10日です.または商品が在庫でない場合は15〜20日です.それは量に応じてあります.
3試料は無料ですか?
はい,私たちは無料の料金でサンプルを提供することができますが,貨物料金を支払う必要があります.
4支払条件は?
<=1000USD,100%事前. >=1000USD,50%T/T事前,出荷前の残高.
