バット・ウェルディング・パイプ・フィッティング CuNi Cross ASTM B466 UNS C70600 ASME B169
商品の詳細
| 鋼鉄数 | 1.0402 | テクニクス | 鍛造 |
|---|---|---|---|
| 表面 | 黒い絵画、さびないオイル、 | フォーム | 肘、ティー、減力剤、帽子、切株は終わる |
| 公差 | ASME B169 | 耐食性 | 材料グレードに応じた高い耐性 |
| 標準 | ASME/ANSI B16.9、ASME B16.25、MSS-SP-75 | 認証 | ISO 9001,API,CE,PED,CRN |
| 設置方法 | 突合せ接合技術による溶接 | テスト | X線撮影、超音波、静水圧 |
| 設計基準 | ASME; GB/T 14976-2002,DIN 17175 | 関数 | クイックロック |
| 外径 | 6~813mm | 肉厚 | スケジュール 10 からスケジュール XXS |
| 材料 | 炭素鋼、ステンレス鋼、合金鋼 | ||
| ハイライト | バット溶接用CuNiクロス継手,ASTMB466管材,ASME B16.9 溶接継手 |
||
製品の説明

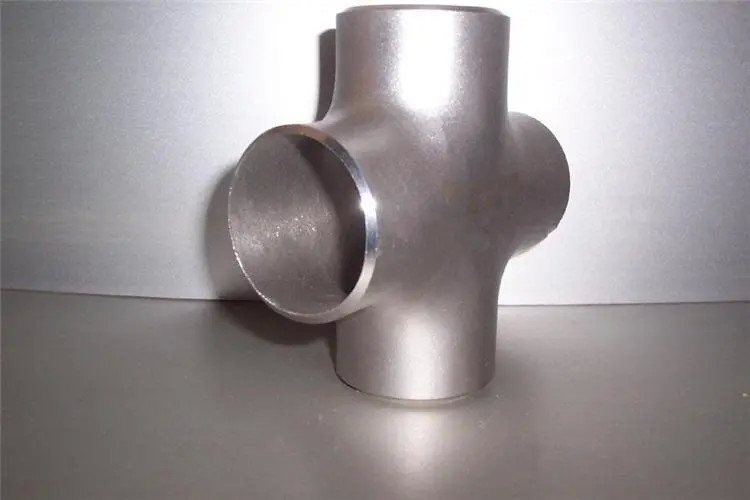

バット・ウェルディング・パイプ・フィッティング CuNi Cross ASTM B466 UNS C70600 ASME B169
1製品説明
この製品は,ボット溶接式クロスフィッティングで,UNS C70600(90/10 銅-ニッケル合金)ASTMB466そしてASME B169基準また,CuNi 90/10 または Werkstoff Nr. 2 とも呼ばれます.0872この合金には,約90%の銅と10%のニッケルと,より高い性能のために少量の鉄とマンガンが加わっています.要求の高いパイプシステムにおける永久的なボット・ウェルド接続のために設計された..
2主要な製品パラメータ
| パラメータ | 詳細 / 範囲 |
|---|---|
| 尺寸基準 | ASME B169ASME B1628MSS-SP-43 |
| 材料規格 | ASTM B466 / ASME SB466 |
| 材料のグレード | UNS C70600 (CuNi 90/10 / 2.0872) |
| タイプ | イーギャル・クロス (四つの同じ港) |
| サイズ範囲 | 縫い目なし: 1/2" 10"; 溶接: 1/2" 48" |
| 壁の厚さ | SCH10,SCH40,SCH80,SCH160など |
| 接続を終了 | バット・ウェルドの端 (溶接のために切断された) |
| 化学成分 (Cu/Ni/Fe/Mn) | 880.6% ミニ / 9.0-11.0% / 1.0-1.8% / 1.0% マックス |
| 張力強度 | ~345 MPa (50,000 psi) |
| 生産力 (0.2%) | ~105~125 MPa (15,000~20,000 psi) |
| 伸縮 | 30% ミニ |
| 密度 | ~8.94g/cm3 |
3適用/使用
この交差は,多方向流量分布を必要とする海水と腐食性流体システムに理想的です:
-
海事・造船業: 海水冷却システム,消防水道,バラストシステム
-
海上石油とガス: 海水注入システム,熱交換器
-
淡水 装置:高圧RO給水管,塩水分排出
-
発電: コンデンサ冷却水システム,原子力発電所の海水循環
-
化学加工腐食性流体処理システム
4利点
-
優れた腐食耐性: 海水,穴,裂けん腐食,ストレス腐食の破裂に 優れた耐久性
-
生物汚染耐性: 海洋生物の生長に抵抗する保護性酸化層を形成する
-
優れた溶接性: 溶接中に相変換がない.腐食耐性を維持する.
-
費用 効率: より高いニッケル合金と比較して,性能とコストの優良なバランスを提供します
-
複数の流れ経路: 4 ポート の 設計 は,複雑な 管道 ネットワーク で 流体 の 分散 や 組み合わせ を 可能 に する
5機能
十字架 は 十字架 の 形 の 配置 で 4 つの パイプ の 部分 を 繋げ て,液体 を 1 つの 入口 から 3 つの 支部 出口 に 分ける こと,または 多重 の 入口 から 1 つの 出口 に 結合 する こと が でき ます管道システムにおける多方向流量配分を容易にする. 管道システムでは,電流の流れを制御するために,電流の流れを制御するために,
6設置説明書
-
準備: 油,油脂,酸化の補填金属,横接溶接領域,パイプ端の脱脂と清掃
-
アライナイン: 正確に4つの接続パイプで十字架を並べ,適切なフィットアップを確保
-
溶接: TIG (GTAW) または適切な溶接方法を使用して,対応するフィラー金属を使用します.酸化を防ぐためにシールドガスが必要です.
-
溶接後の清掃: 明るい仕上げを残すために,ステンレス鋼のブラシで清掃; 溶接後の熱処理は必要ありません
7予防策
-
清潔さ: 鉄鋼製造よりも高い清潔度が必要
-
温度制限: 水性腐食の場合は,約470°Cに制限し,システム条件を確認する
-
溶接手順: 汚染 を 防止 する ため に 慣性 ガス の 遮蔽 装置 を 用い て 適切な 手順 を 適用 する
-
糸の種類: 適用される場合は,システム仕様ごとにスレッド互換性を確認します.
8輸送と配達
-
標準的な配達時間は通常15~30 日注文量,サイズ,仕様により
9支払条件
-
共通国際決済方法には,T/T (電信送金)そしてL/C 確認 (信用証)
10梱包
-
製品が安全に梱包されていますパライウッドケースあるいは木製の箱バブルラップと内部ダッシュで安全輸送を保証する
11販売後 / 返品&保証ポリシー
-
すべての製品は出荷前に厳格な品質検査を受け,ミールテスト証明書 (EN 10204 3.1/3.2) が利用可能
-
品質問題がある場合,元のパッケージを保存し,関連する写真や第三者の検査報告を提出します.
-
特定の返品,交換,保証条件は,最終的な販売契約契約に該当します.
よくある質問
1取引会社か製造会社ですか?
私たちは製造業者です 証明書を見ることができます.
2配達時間はどれくらいですか?
通常は,商品が在庫であれば5〜10日です.または商品が在庫でない場合は15〜20日です.それは量に応じてあります.
3試料は無料ですか?
はい,私たちは無料の料金でサンプルを提供することができますが,貨物料金を支払う必要があります.
4支払条件は?
<=1000USD,100%事前. >=1000USD,50%T/T事前,出荷前の残高.
