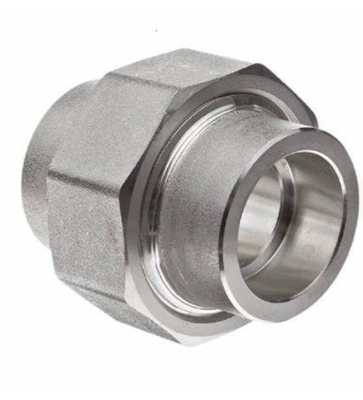

鍛造パイプ継手 デュプレックスステンレス鋼 ユニオン ASTM A815 UNS S31803 ASME B16.11
商品の詳細
| 表面処理 | 堅実なソリューション | 色 | 3000 psi |
|---|---|---|---|
| 化学組成 | NI MIn63%のCU 28%-34%、Fe Max2.5% | 規格準拠 | ASME B16.11、ASTM A105、ASTM A182 |
| 肉厚 | Sch5S-Sch160、XS、XXS | クラス | 1500#,2500#,3000#,6000#,9000# |
| 特別支援 | OEM | 圧力定格 | 3000ポンド, 6000ポンド, 9000ポンド |
| 業種 | メーカー | 包装タイプ | 木製ケース |
| 配達時間 | 15日間 | ||
| ハイライト | 二重ステンレス鋼の管付属品,ASTM A815 鍛造パイプユニオン,ASME B16.11 パイプフィッティング |
||
製品の説明
鍛造パイプ継手 二相ステンレス鋼 ユニ ASTM A815 UNS S31803 ASME B16.11
1. 製品説明
この製品は、鍛造パイプ継手ユニオンで、 で製造されています。UNS S31803 (二相 2205 / F51) ステンレス鋼、 に準拠しています。ASME B16.11 規格。ユニオンは3ピースのねじ込み継手で、メスねじ端、オスねじ端、および2つのハーフを固定する中央ナットで構成されています。UNS S31803 は、約50%のオーステナイトと50%のフェライトのミクロ構造を持つ二相ステンレス鋼で、標準的な300シリーズオーステナイト系ステンレス鋼の約2倍の降伏強度を持ち、優れた耐食性を提供します。鍛造継手として、高圧下で固体鋼ビレットを成形することによって製造され、より緻密な結晶構造と圧力および熱サイクル下での優れた性能をもたらします。
2. 主要製品パラメータ
| パラメータ | 詳細 / 範囲 |
|---|---|
| 材料規格 | ASTM A815 / ASME SA815 |
| 寸法規格 | ASME B16.11, MSS SP-83 |
| 材料グレード | UNS S31803 (二相 2205 / F51) |
| タイプ | ねじ込みユニオン (3ピース: メス端、オス端、センターナット) |
| サイズ範囲 | 1/8" – 4" NB |
| 圧力クラス | 2000#, 3000#, 6000#, 9000# |
| ねじタイプ | NPT (ASME B1.20.1), BSPT, BSPP |
| 化学組成 | Cr: 21.0-23.0%, Ni: 4.5-6.5%, Mo: 2.5-3.5%, N: 0.08-0.20%, Fe: 残り |
| 引張強度 (最小) | 620-800 MPa (90-116 ksi) |
| 降伏強度 0.2% (最小) | 450-550 MPa (65-80 ksi) |
| 伸び (最小) | 25% |
| 密度 | 7.8 g/cm³ |
| PREN値 | ~34-36 |
| 熱処理 | 固溶化焼きなまし 1020-1100°C |
3. 用途 / 使用法
このユニオンは、過酷な腐食環境および高圧環境に最適です:
-
石油・ガス: オフショアプラットフォーム、海底配管、高圧プロセスライン、ウェルヘッド接続
-
化学処理: 塩化物含有酸、ブラインサービス、熱交換器
-
海洋工学: 海水配管システム、淡水化プラント
-
発電: 冷却水システム、高温サービス
-
パルプ・製紙: 漂白ライン、蒸解装置システム
4. 利点
-
優れた強度: 降伏強度は標準的な300シリーズオーステナイト系ステンレス鋼 (316/316L) の約2倍です
-
優れた耐食性: PREN ~34-36 は、孔食、隙間腐食、塩化物応力腐食割れに対して優れた耐性を提供します
-
容易な分解: 3ピースユニオン設計により、配管を回転させることなく配管システムを迅速に接続および切断できます
-
費用対効果: オーステナイト系グレードと比較してニッケル含有量が低いため、材料コストを大幅に節約できます
-
良好な溶接性: 標準的な溶接手順と互換性があります。溶接後の固溶化焼きなましを推奨します
-
鍛造による信頼性: 鋳造継手よりも緻密な結晶構造。圧力および振動下での優れた性能
5. 機能
ねじ込みユニオンは、2つの配管セクション間に信頼性の高い漏れのない機械的接続を提供し、メンテナンス、検査、またはコンポーネント交換のための迅速な組み立てと分解を可能にします。3ピース設計 (2つのねじ込み端とセンターナット) により、接続された配管を回転させることなく配管システムを分離できるため、頻繁なメンテナンスが必要なシステムに最適です。
6. 取り付け手順
-
準備: 配管ねじと継手ねじを徹底的に清掃してください。汚れ、油、破片をすべて除去してください
-
ねじシール剤: オスねじにPTFEテープまたはパイプ用グリースを塗布して、信頼性の高いシールを確保してください
-
ねじ込み: ユニオンハーフをそれぞれの配管端に手でねじ込み、次に適切なトルクでレンチで締め付けます
-
組み立て: 2つのハーフを合わせ、センターナットを締めて接続を固定します
-
締めすぎに注意: 継手本体の割れを防ぐため、推奨トルクを超えないでください
7. 注意事項
-
ねじの互換性: NPT、BSPT、BSPPねじは互換性がありません。システム仕様に従ってねじタイプを確認してください
-
温度制限: 靭性が低下するため、300℃以上または-50℃未満での使用は推奨されません
-
フェライトバランス: 50/50オーステナイト-フェライトミクロ構造を維持するために、適切な材料仕様を確認してください
-
振動感受性: 漏れのないシールを維持するために、ユニオンナットが適切に締め付けられていることを確認してください
-
応力腐食: ねじ込み継手は応力集中を引き起こします。特定のサービス環境への適合性を確認してください
8. 出荷と配送
-
標準的な配送時間は通常 です。15～30日注文数量および仕様の利用可能性によります
9. 支払い条件
-
一般的な国際支払い方法には があります。T/T (電信送金) および L/C at sight (信用状)
10. 梱包
-
製品は安全に梱包されています 。合板ケース または 木箱 内部クッション材を使用し、安全な輸送と輸送中の損傷を防ぎます
11. アフターセールス / 返品・保証ポリシー
-
すべての製品は出荷前に厳格な品質検査を受け、ミルテスト証明書 (EN 10204 3.1/3.2) が利用可能です
- 品質上の問題が発生した場合は、元の梱包を保管し、関連する写真または第三者検査レポートを提供してください
-
特定の返品、交換、保証条件は、最終的な販売契約の合意に従います。
.
よくある質問
1. 商社ですか、それともメーカーですか？
私たちはメーカーです。認証をご覧ください。
2. 納期はどのくらいですか？
一般的に、在庫がある場合は5～10日です。在庫がない場合は15～20日です。数量によります。
3. サンプルを提供していますか？無料ですか、それとも追加料金ですか？
はい、サンプルを無料で提供できますが、送料はお客様負担となります。
4. 支払い条件は何ですか？
支払い=1000USD、50% T/T 前払い、出荷前に残金。
