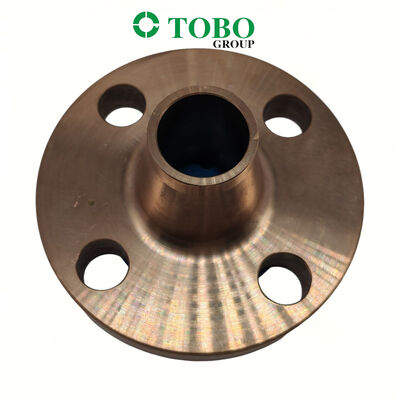

2" UNS C70600 銅ニッケル溶接首フレンズ ASTM B466 海洋パイプライン接続フレンズ
商品の詳細
| ハイライト | 2インチ銅ニッケル溶接ネックフランジ,UNS C70600 マリンパイプラインフランジ,ASTM B466 鍛鋼フランジ |
||
|---|---|---|---|
製品の説明
2インチ UNS C70600 銅ニッケル ウェルドネックフランジ ASTM B466 マリンパイプライン接続フランジ
1. 製品説明
本製品は、 UNS C70600 (90/10 銅ニッケル合金 / CuNi 90/10) 製のウェルドネック (WN) フランジで、 ASTM B466 および ASME B16.5 規格に準拠しています。UNS C70600 は、CuNi10Fe1Mn または DIN 2.0872 としても知られ、最も広く使用されているマリン用銅ニッケルグレードであり、優れた海水腐食耐性と自然な防汚性で高く評価されています。ウェルドネックフランジは、テーパーハブを備えており、パイプ壁にスムーズに移行し、高い強度とシーリング信頼性を提供します。この 2 インチフランジは、要求の厳しい海洋およびオフショアパイプラインシステムでの恒久的な突合せ溶接接続用に設計されています。2. 主要製品パラメータパラメータ詳細 / 範囲ASTM B466 / ASME SB466寸法規格ASME B16.5 / ANSI B16.5材料グレードUNS C70600 (90/10 Cu-Ni / CuNi10Fe1Mn / DIN 2.0872 / EN CW352H)
タイプ
| ウェルドネックフランジ (WN / WNRF) | 呼び径 |
|---|---|
| 2" (DN50) | サイズ範囲 (一般) |
| 1/2" ～ 24" (DN15 ～ DN600) | 圧力クラス |
| Class 150#, 300#, 600#, 900#, 1500#, 2500# | 面形状 |
| RF (ライズドフェイス), FF, RTJ | 端部接続 |
| 突合せ溶接 (溶接用に面取り) | 表面仕上げ |
| 研磨、機械加工仕上げ | 化学組成 (Cu/Ni/Fe/Mn) |
| Cu: 88.6% 以上 / Ni: 9.0-11.0% / Fe: 1.0-1.8% / Mn: 1.0% 以下 | 引張強度 |
| 303-414 MPa (44,000-60,000 psi) | 降伏強度 (0.2%) |
| 110-393 MPa (16,000-57,000 psi) | 伸び |
| 30-42% | 密度 |
| 8.94 g/cm³ | 弾性率 |
| 140 GPa | 海洋規格 |
| EEMUA 145, DIN 86019 | 3. 用途 / 使用方法 |
| このウェルドネックフランジは、要求の厳しい環境での海水および腐食性流体システムに最適です。 | 海洋・造船 |
| : 海水冷却システム、消防用水ライン、バラストシステム、飛沫帯用途 | オフショア石油・ガス |
| : 海水リフトパイプ、プラットフォーム冷却水リングメイン、海底パイプ | 海水淡水化プラント |
| : 海水取水、逆浸透供給ライン、ブライン再循環 | 発電 |
: コンデンサー冷却水システム、熱交換器
化学処理: ステンレス鋼が使用できない塩化物含有環境
-
4. 利点優れた海水腐食耐性
-
: 海洋環境におけるピッティング、クレビス腐食、塩化物応力腐食割れに対する優れた耐性自然な防汚性
-
: 銅含有量が海洋生物の成長を抑制し、コーティングなしでパイプ内径をきれいに保ちますウェルドネック設計
-
: テーパーハブがスムーズな応力遷移を提供し、疲労および熱サイクルに対する優れた耐性を発揮します高い強度と信頼性
-
: 中温および高温で良好な機械的特性を維持し、極低温でも延性を保持します優れた溶接性
: 単相アルファ構造により、複雑な予熱なしで優れた加工特性を発揮します
-
5. 機能ウェルドネックフランジは、配管システム内のパイプ、バルブ、または機器を接続するための、恒久的で漏れのないボルト締め接続ポイントを提供します。テーパーネックはパイプに突合せ溶接され、応力を均等に分散し、接合部での圧力集中を最小限に抑える統合構造を形成します。フランジ面（通常はライズドフェイス）は、ガスケットを収容し、相手フランジにボルト締めされたときに信頼性の高いシールを保証します。
-
6. 取り付け手順開梱検査
-
: 輸送中の損傷を確認します。ASME B16.5 に従ったマーキングと寸法を確認します。表面処理
-
: ステンレス鋼ワイヤーブラシを使用して、溶接面取り部と隣接領域を清掃します。すべての油、グリース、酸化物を取り除きます。位置合わせ
-
: フランジネックとパイプ端を正確に位置合わせし、適切なフィット感と直角度を確認します。溶接
: 適合する ERCuNi 溶接ワイヤ (AWS A5.7) を使用して GTAW (TIG) プロセスを使用します。100% アルゴンシールドを使用します。ルートパスにはバックパージを推奨します。予熱は通常不要です。パス間温度は 150℃ 以下とします。溶接後熱処理は不要です。
ガスケット取り付け: フランジ面に適切なガスケット（例：スパイラルワインド、PTFE）を配置します。ボルト締め
: ボルトを取り付け、推奨トルク値にクロス・トルク・シーケンスで締め付けます。
-
水圧試験: 試験圧力 = 設計圧力の 1.5 倍。外気温は 5℃ 以上とします。
-
7. 注意事項清浄度
-
: 炭素鋼加工よりも高い清浄度が必要です。専用のステンレス鋼工具を使用します。温度制限
-
: 水性腐食サービスの場合、300℃ を超える温度でのシステム条件を確認します。媒体適合性: 強酸化性酸（例：硝酸）またはアンモニアシステムでの使用は推奨されません。ボルト締めトルク
-
: ガスケットの損傷やフランジの歪みを防ぐため、推奨トルクを超えないでください。ガスケット選定
-
: サービス媒体および圧力/温度条件と互換性のあるガスケット材料を選択します。8. 出荷と配送
-
標準納期は通常、注文数量、圧力クラス、仕様の入手可能性に応じて、15～30 日です。9. 支払い条件
一般的な国際支払い方法には、T/T（電信送金）および L/C at sight（一覧払い信用状）があります。
-
10. 梱包製品は、安全な輸送と輸送中の損傷を防ぐために、内部緩衝材を備えた合板ケースまたは木製クレートにしっかりと梱包されます。
-
11. アフターセールス / 返品・保証ポリシーすべての製品は出荷前に厳格な品質検査を受け、ミルテスト証明書（EN 10204 3.1/3.2）が利用可能です。PMI および第三者検査（ABS、DNV、CCS、LR、BV など）はリクエストに応じて利用可能です。品質の問題が発生した場合は、元の梱包を保持し、関連する写真または第三者検査レポートを提供してください。具体的な返品、交換、保証条件は、最終的な販売契約の合意に従います。
-
よくある質問1. あなたは商社ですか、それともメーカーですか？
-
私たちはメーカーです。認証をご覧ください。2. 納期はどのくらいですか？
-
一般的に、在庫がある場合は 5～10 日です。在庫がない場合は 15～20 日です。数量によります。3. サンプルを提供していますか？無料ですか、それとも追加料金ですか？
はい、サンプルを無料で提供できますが、送料はお客様負担となります。
-
4. 支払い条件は何ですか？
