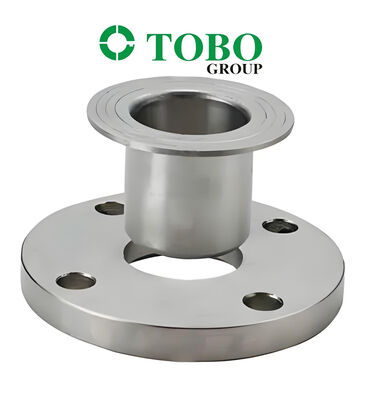

ロープジョイントフレンズ ASTM A815 UNS S31803 デュプレックスステンレス鋼 2?? ASME B16.5

ロープジョイントフレンズ ASTM A815 UNS S31803 デュプレックスステンレス鋼 2?? ASME B16.5

1製品説明

この製品は,Lap Joint (LJ) のフレンズで,UNS S31803(Duplex 2205 / F51) ステンレスASTM A815そしてASME B165基準. 膝関節フレンズ (また"緩いフレンズ"とも呼ばれます) は,バックフレンズとストップ端からなる2つの部分組成です.ストップ末端は,パイプにバック溶接され,ラップ関節フレンジはストップ末端をスライスフレンジ自体はない直接パイプまたはストップ端に接続し,自由に回転できるようにするUNS S31803は,約50%のオーステナイトと50%のフェライトからなる微小構造の二相不酸化鋼である.標準300シリーズの304/316Lのようなオーステニティックステンレス鋼の強度の約2倍この2"フィートフレンジは,頻繁な解体,アライナメントの柔軟性,および高い耐腐蝕性を必要とするアプリケーションのために設計されています.

2主要な製品パラメータ

3適用/使用

このラップジョイントフレンジは,腐食的な環境や頻繁な保守を必要とするシステムに最適です.

• 石油とガス海上プラットフォーム,海底パイプライン,化学注入ライン

• 化学加工: 塩素を含むプロセス流,酸性サービス

• 海洋工学: 海水管管システム,造船,淡水装置

• 発電: 冷却水システム,熱交換器

• 紙パルス: 漂白ライン,消化装置

• 低圧・大直径のパイプ: 24 "以上のサイズは,通常,ラップジョイントとして生産されています.

4利点

• 旋回フレンズの設計: バックフレンジは自由に回転し,パイプが誤って並べられている場合でもボルトの穴を簡単に並べることができます

• 費用 効率: ストップ端のみがデュプレックスステンレス鋼でできなければなりません. サポートフレンズは低コストの炭素鋼で製造され,全体的なシステムコストを大幅に削減できます.

• 優れている 力: 316L オウステニチス鋼の強度は約2倍で,より薄い壁設計が可能

• Excellent Corrosion Resistance (優れた腐食耐性) について: PREN ~34-36は,穴,裂け目腐食,および塩化物ストレス腐食の破裂に優れた耐性を提供します

• 容易 に 維持 する: ラップジョイントの設計は,パイプラインの検査と清掃のために切断または溶接なしで迅速に分解および再組み立てを可能にします

5機能

ラップジョイントフレンジは,パイプシステム内のパイプ,バルブまたは機器を接続するための取り外し,漏れ防止のボルト付き接続ポイントを提供します.ストブ末端は,ボルト穴のアライナメントのために自由に回転することを可能にして,それを上にスライスバックフレンズ. フレンズ面には,マッチフレンズにボルトを掛けると信頼性の高いシールを確保するためのガシケットが設置されています.この設計は,頻繁な保守,清掃,部品の交換.

6設置説明書

1. 卸荷検査: 輸送中の損傷を確認し,ASME B16によるマークと寸法を確認する.5

2. 表面の準備: 専用 道具 を 用い て ストブ の 末端 の 溶接 面 と その 周辺 の 面 を 清掃 し,油,油脂,汚染物 を すべて 除去 する

3. ストブ・エンド・ウェルディング: 認定された溶接業者と承認されたWPSに従って管の端にストップをバック溶接します.デュプレックス材料では,厳格な熱入力制御が不可欠です.溶液で1020~1100°Cで焼却し,その後水で冷却し,複合構造と耐腐蝕性を維持する必要があります.

4. フレンズ組成: 膝関節の裏付けフレンズをストップ端にスライド

5. ガスケット 設置: フレンズの表面に適当なガシケット (例えば螺旋回形,PTFE) を配置する.

6. ボルトリング: ボルトの穴を調整する サポートフレンズを自由に回転することによって,ボルトを設置し,推奨トーク値に交差トルク順序で締め

7. 水質試験: 試験圧 = 1.5 × 設計圧,環境温度は 5°C以下でない

7予防策

• フェライトバランス: フェライト含有量が体積の40~60%の間にとどまるようにします.不適切な熱処理は,フェライト比率がスペックを超えている最も一般的な原因です.

• 温度制限: 耐性が低下したため,300°C以上または -50°C以下の使用は推奨されません

• 清潔さ: 炭素鋼の製造よりもより高い清潔度が必要です.汚染を防ぐために専用のツールを使用します.

• ボルト トーク: 密封板の損傷やフレンズの歪みを防ぐために推奨トルクを超えない

• ガスケットの選択: 維持環境と圧力/温度条件に合致する密封材を選択する.

• スタブエンド互換性: ストブ端型 (A,B,C) がラップジョイントフレンズの設計と一致することを確認

8輸送と配達

• 標準的な配達時間は通常15~30 日標準サイズ:より大きいサイズやカスタム仕様には,延長される時間が必要かもしれません.

9支払条件

• 共通国際決済方法には,T/T (電信送金)そしてL/C 確認 (信用証)

10梱包

• 製品が安全に梱包されていますパライウッドケースあるいは木製の箱安全な輸送を保証し,輸送中に損傷を防止するために内部アンプ付き

11販売後 / 返品&保証ポリシー

• 輸送前に厳格な品質検査を受け,工場試験証明書 (EN 10204 3.1/3.2)フェライト含有量と腐食試験結果を含む

• 要求に応じて第三者による検査 (ABS,DNV,CCS,LR,BVなど)

• 品質問題がある場合,元のパッケージを保存し,関連する写真や第三者の検査報告を提出します.

• 特定の返品,交換,保証条件は,最終的な販売契約契約に該当します.

よくある質問

1取引会社か製造会社ですか?
私たちは製造業者です 証明書を見ることができます.
2配達時間はどれくらいですか?
通常は,商品が在庫であれば5〜10日です.または商品が在庫でない場合は15〜20日です.それは量に応じてあります.
3試料は無料ですか?
はい,私たちは無料の料金でサンプルを提供することができますが,貨物料金を支払う必要があります.
4支払条件は?
<=1000USD,100%事前. >=1000USD,50%T/T事前,出荷前の残高.
