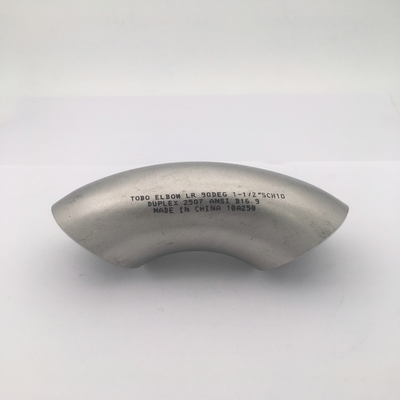

1-1/2" SCH10 ANSI B16.9 デュプレックス 2507 90度 LR肘産業用パイプフィッティング

1-1/2インチ SCH10 ANSI B16.9 デュプレックス2507 90度LRエルボ 工業用配管継手

1. 製品説明

本製品は、 で製造された90度ロングエルボ（LR）突合せ溶接エルボです。スーパーデュプレックスステンレス鋼 2507 (UNS S32750) に準拠したANSI/ASME B16.9製品は安全に梱包されています ASTM A815 規格。スーパーデュプレックス2507は、約50%のフェライトと50%のオーステナイトの二相組織を持つ高合金デュプレックスステンレス鋼で、 が特徴です。PREN値が40を超える。LR設計は、曲率半径が であるという特徴があります。管径の1.5倍（R = 1.5D）、圧力損失を最小限に抑えながらスムーズな流体流れを保証します。この1-1/2インチSCH10継手は、卓越した強度と耐食性を必要とする過酷な工業用配管システムでの恒久的な突合せ溶接接続用に設計されています。。

2. 主要製品パラメータ

3. 用途 / 使用法

この90度LRエルボは、極めて過酷で高応力な環境に最適です：

• 石油・ガス：海洋プラットフォーム、海底配管システム、ウェルヘッド接続、海水注入ライン

• 化学処理：塩化物含有酸、熱交換器、高圧プロセスライン

• 海洋・淡水化：海水配管、逆浸透システム、ブライン処理

• 発電：冷却水システム、復水器配管

• パルプ・製紙：漂白ライン、蒸解器

• サワーガスサービス：NACE MR0175準拠用途

4. 利点

• 優れた強度：降伏強度 (550 MPa) は約 です。316Lの2.5～3倍、これにより薄肉化と軽量化された配管システムが可能になります

• 卓越した耐食性：PREN 41-43は、孔食、隙間腐食、塩化物応力腐食割れ (SCC) に対して優れた耐性を発揮します

• 2205よりも優れている：耐食性と機械的強度の両方で標準的なデュプレックス2205を上回ります

• ロングエルボ設計：R=1.5Dは、圧力損失、乱流、浸食を最小限に抑えます

• 優れた溶接性：標準的な溶接手順と互換性があります。溶接後の固溶化焼鈍が必要です

• 広い温度範囲：-50℃から300℃までの特性を維持します

5. 機能

90度LRエルボは、配管システム内の流体流れの方向を90度変更し、圧力損失を最小限に抑えます。ロングエルボ設計 (R=1.5D) は、流動抵抗、乱流、浸食を低減します、高速および腐食性媒体用途に適しています。突合せ溶接接続は、重要なサービス環境に対して、恒久的で漏れのない接合部と高い構造的完全性を提供します。

6. 取り付け手順

1. 開梱検査：輸送中の損傷を確認してください。ASME B16.9に従って、マーキング、寸法、材料証明書を確認してください

2. 表面処理：溶接面取り部と隣接領域を専用のステンレス鋼工具を使用して清掃してください。すべての油、グリース、汚染物質を除去してください

3. 位置合わせ：エルボと接続パイプを正確に位置合わせし、適切なフィットアップを確認してください。許容される最大ずれ：肉厚の10%、1.5mmを超えないこと

4. 仮溶接：アセンブリを固定するために最小限の仮溶接を適用してください。本溶接前に徹底的に清掃してください

5. 溶接：承認されたWPSに従って、認定溶接工が突合せ溶接を実行してください。スーパーデュプレックス2507の場合、厳密な熱入力制御が不可欠です。GTAWまたはSMAWを適切な溶加材（例：ER2594）で使用してください。シールドガス：100%アルゴンまたはAr-He混合ガス。介在温度は維持する必要があります ≤150℃ 金属間化合物の生成を防ぐため

6. 溶接後処理： 1025-1125℃での固溶化焼鈍、その後の水焼き入れが必要です 二相組織と耐食性を回復させるため

7. 検査：プロジェクト要件に従ってNDT（PT/MT、UT、RT）を実行してください。ASTM E562によるフェライト含有量の検証を推奨します

7. 注意事項

• 温度制限：300℃を超える使用は推奨されません。250℃を超える長時間の暴露は脆化を引き起こす可能性がありますフェライトバランス：フェライト含有量が40～60%の範囲内にあることを確認してください

•  。不適切な熱処理は、規格外のフェライト比の最も一般的な原因です金属間化合物感受性：スーパーデュプレックス溶接は、σ相とχ相の生成に敏感です。厳密な熱入力制御が必須です清浄度

• ：炭素鋼加工よりも高い清浄度が必要です。汚染を防ぐために専用工具を使用してください耐食性試験

• ：ASTM A923 Method C（50℃での塩化第二鉄）試験は、耐食性を検証するための標準です衝撃試験

• ：重要な用途では、通常-46℃で指定されますNACE準拠

• ：サワーガスサービスの場合、NACE MR0175要件への準拠を確認してください8. 出荷と配送

• 標準納期は通常 です。15～30日

 標準サイズの場合。大型サイズやカスタム仕様の場合は、リードタイムが長くなる場合があります

• 9. 支払い条件一般的な国際支払い方法には が含まれます。T/T（電信送金）

 および

• L/C（信用状）一覧払い10. 梱包製品は安全に梱包されています 合板ケース

 または

• 木製クレート 内部クッション材を使用し、安全な輸送と輸送中の損傷を防ぎます11. アフターセールス / 返品・保証ポリシーすべての製品は出荷前に厳格な品質検査を受けます。 ミルテスト証明書（EN 10204 3.1/3.2）

 が利用可能です

• 必須書類には、化学組成、機械的特性、フェライト含有量、耐食性試験結果が含まれます第三者検査（ABS、DNV、CCS、LR、BVなど）はリクエストに応じて利用可能です品質上の問題が発生した場合は、元の梱包を保管し、関連する写真または第三者検査レポートを提供してください

• 特定の返品、交換、保証条件は、最終的な販売契約の合意に従います。

• ..

• よくある質問

• 1. 商社ですか、それともメーカーですか？

    私たちはメーカーです。証明書をご覧ください。

2. 納期はどのくらいですか？

    一般的に、在庫がある場合は5～10日です。在庫がない場合は15～20日です。数量によります。
3. サンプルを提供していますか？無料ですか、それとも追加料金ですか？
    はい、サンプルを無料で提供できますが、送料はお客様負担となります。
4. 支払い条件は何ですか？
    支払い
≤1000米ドル、全額前払い。支払い
≥1000米ドル、50% T/T前払い、残金は出荷前に支払います。
