銅ニッケルロングウェルディングネックフレンズ ASTM B466 UNS C71500 ASME B16.5

銅ニッケルロングウェルディングネックフランジ ASTM B466 UNS C71500 ASME B16.5

1. 製品説明

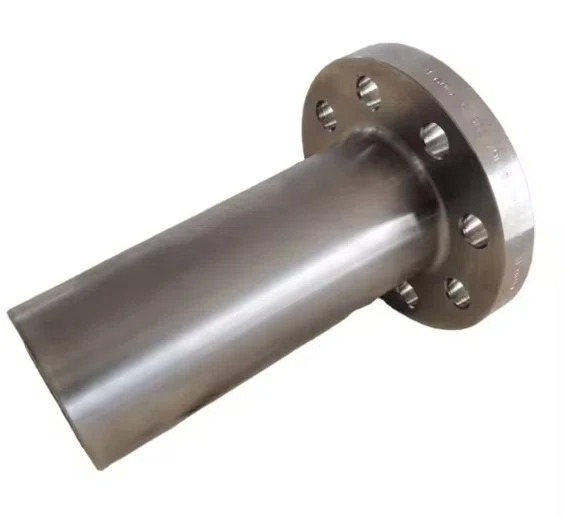

この製品は、 で製造されたロングウェルディングネックフランジ（LWNF）です。UNS C71500 （70/30銅ニッケル合金 / CuNi 70/30） に準拠しています。ASTM B466 および ASME B16.5 規格。CuNi 70/30 または Werkstoff Nr. 2.0882 とも呼ばれるこの合金は、約70％の銅と30％のニッケルを含み、鉄とマンガンを少量添加して強度と耐食性を向上させています。ロングウェルディングネックフランジは、 を備えています。延長されたヘビーウォールネック 高応力用途で追加の補強を提供します。標準のウェルドネックフランジとは異なり、LWNFは2つのセクションで構成されています。上部セクションはヘビーウォールバレルであり、下部セクションはディスク状のプレートフランジで、すべての寸法がASME B16.5規格フランジに準拠しています。このフランジは、配管システムへの突合せ溶接接続用に設計されており、主に の建設に適用されます。ノズルとして機能する圧力容器 （サーモウェルノズルなど）。

2. 主要製品パラメータ

3. 用途 / 使用法

このロングウェルディングネックフランジは、過酷な環境での海水および腐食性流体システムに最適です。

• 圧力容器 & ボイラー: ノズル接続、サーモウェルノズル

• オフショア石油・ガス: プラットフォーム配管、海底用途、海水注入システム

• 海洋・造船: 海水冷却システム、消防用水ライン、オフショア消防用水システム

• 海水淡水化プラント: 高圧海水取水、ブライン循環ライン

• 発電: コンデンサー冷却水システム、熱交換器

• 化学処理: ステンレス鋼がSCCを起こす可能性のある塩化物含有環境

4. 利点

• 延長ネック設計: ヘビーウォールバレルは、高応力用途で追加の補強と応力分散を提供し、圧力容器ノズルに最適です。

• 優れた耐食性: 海水、ピッティング、クレビス腐食、塩化物応力腐食割れに対する優れた耐性

• より高い強度: 70/30 CuNiは、90/10 CuNiよりも優れた強度と耐浸食性を提供します

• 防汚性: 銅含有量は、海洋生物の成長を自然に抑制します

• 優れた溶接性: 単相アルファ構造により、優れた加工特性が得られます

• 断熱クリアランス: 延長ネックは、プロセスプラント用途での断熱材のクリアランスを提供します

5. 機能

ロングウェルディングネックフランジは、配管システムを圧力容器、ボイラー、熱交換器に接続するための、永久的で補強されたボルト締め接続ポイントを提供します。延長されたヘビーウォールネックは、パイプまたは容器のノズルに突合せ溶接され、応力を均等に分散し、接合部での圧力集中を最小限に抑える統合構造を形成します。フランジ面はガスケットを収容し、相手フランジにボルト締めされたときに信頼性の高いシールを保証します。標準のウェルドネックフランジとは異なり、ロングタイプはパイプには適さず、主にプロセスプラント用途で使用されます。。

6. 取り付け手順

1. 開梱検査: 輸送中の損傷を確認します。ASME B16.5に従って、マーキング、寸法、圧力クラスを確認します。

2. 表面処理: 専用工具を使用して溶接面取り部と隣接領域を清掃します。すべての油、グリース、汚染物質を除去します。

3. 位置合わせ: フランジネックをパイプまたは容器のノズルに正確に位置合わせし、適切なフィットアップを確認します。

4. 溶接: 承認されたWPSと認定溶接工に従って突合せ溶接を実行します。適切なフィラーメタルを使用したGTAW（TIG）プロセスを使用します。予熱は一般的に不要です。パス間温度≤150°C。溶接後熱処理は不要です。

5. ガスケット取り付け: フランジ面に適切なガスケット（例：スパイラルワインド、PTFE）を配置します。

6. ボルト締め: ボルトを取り付け、推奨トルク値にクロストルクシーケンスで締め付けます。

7. 水圧試験: 試験圧力=設計圧力の1.5倍。周囲温度は5°C未満ではありません。

7. 注意事項

• 清浄度: 炭素鋼加工よりも高い清浄度が必要です。汚染を防ぐために専用工具を使用します。

• 温度制限: 水性腐食サービスの場合、300°Cを超える温度のシステム条件を確認します。

• 溶接熱入力: CuNi溶融池は酸化膜で粘性が低いため、適切な電流制御が必要です。

• 媒体適合性: 強酸化性酸（例：硝酸）またはアンモニアシステムでの使用は推奨されません。

• ボルト締めトルク: ガスケットの損傷やフランジの歪みを防ぐため、推奨トルクを超えないでください。

• ガスケット選択: サービス媒体および圧力/温度条件と互換性のあるガスケット材料を選択します。

8. 出荷と配送

• 標準の配送時間は通常 です。15–30日、注文数量、圧力クラス、仕様の利用可能性によります。

9. 支払い条件

• 一般的な国際支払い方法には が含まれます。T/T（電信送金） および L/C at sight（信用状）

10. 梱包

• 製品は安全に梱包されます。合板ケース または 木製クレート 内部緩衝材を使用して、安全な輸送を確保し、輸送中の損傷を防ぎます。

11. アフターセールス / 返品と保証ポリシー

• すべての製品は出荷前に厳格な品質検査を受けます。ミルテスト証明書（EN 10204 3.1/3.2） 利用可能

• PMIおよび第三者検査（ABS、DNV、CCS、LR、BVなど）はリクエストに応じて利用可能です。

• 品質上の問題が発生した場合は、元の梱包を保持し、関連する写真または第三者検査レポートを提供してください。

• 特定の返品、交換、保証条件は、最終的な販売契約の合意に従います。

よくある質問

1. あなたは商社ですか、それともメーカーですか？
    私たちはメーカーです。証明書をご覧ください。
2. 納期はどのくらいですか？
    一般的に、在庫がある場合は5〜10日です。在庫がない場合は15〜20日です。数量によります。
3. サンプルを提供していますか？無料ですか、それとも追加料金ですか？
    はい、サンプルを無料で提供できますが、送料はお客様負担となります。
4. 支払い条件は何ですか？
    支払い=1000USD、50% T/T前払い、出荷前に残金。
