標準化焼焼 ASTM A106 Gr.B 炭素鋼のシームレスパイプ オイルガスパイプラインサービス

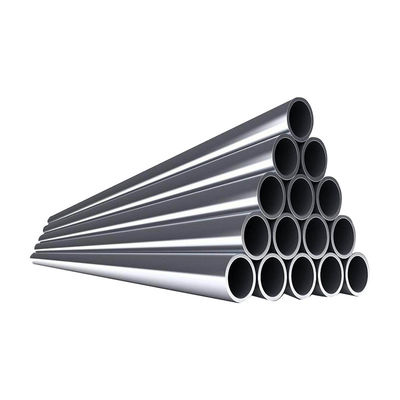

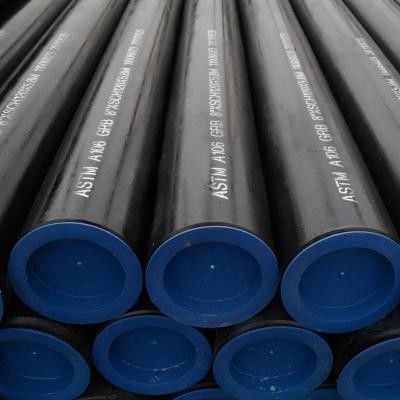

正規焼きなましASTM A106 Gr.B炭素鋼シームレスパイプ

当社のASTM A106グレードB炭素鋼シームレスパイプは、厳格な正規焼きなまし熱処理プロセスを経て、結晶構造と機械的特性を最適化しています。この制御された熱サイクルは、微細構造を精製し、熱間圧延または冷間引抜きによる内部応力を緩和し、硬度を均一にし、靭性を向上させます。正規焼きなまし工程では、パイプを臨界変態温度以上に加熱し、制御された空冷を行うことで、400℃までの高温サービスに理想的な微細結晶パーライト・フェライト構造が得られます。その後の焼きなましにより、延性と加工性がさらに向上し、熱サイクル下での信頼性が譲れない石油・ガスパイプライン、製油所、石油化学プラント、発電用途に最適な選択肢となります。各パイプには、化学組成、機械試験結果、熱処理パラメータを記載した完全なミルテスト証明書（EN10204 3.1）が付属しています。

技術仕様

主な利点

• 最適化された結晶構造: 正規焼きなましにより、圧延中に形成された粗大な結晶が精製され、均一な微細結晶微細構造が得られ、パイプ肉厚全体にわたって強度と延性の両方が均一に向上します。
• 応力緩和: 焼き戻しサイクルにより、成形工程で導入された残留応力が緩和され、その後の機械加工、溶接、または使用中の熱サイクル時の歪みのリスクが最小限に抑えられます。
• 高温性能の向上: 正規焼きなましによって達成されるパーライト・フェライト微細構造は、400℃までの高温サービス温度での優れたクリープ抵抗と寸法安定性を提供します。
• 靭性の向上: 正規焼きなまし中の制御された冷却速度は、硬度と靭性のバランスの取れた組み合わせを生み出し、低温または動的負荷条件下での脆性破壊のリスクを低減します。
• 均一な機械的特性: 完全な熱処理により、パイプ全長にわたって一貫した引張強度、降伏強度、伸びの値が保証され、ASTM A106要件に従って破壊試験サンプルで検証されます。
• 優れた溶接性: 正規焼きなましされた材料は、熱影響部割れの感受性が低く、優れた溶接性を示し、パイプライン設置時の現場溶接を簡素化し、建設コストを削減します。
• 耐食性との互換性: 応力緩和された状態とオプションの外部コーティング（3PE、FBE、コールタールエナメル）を組み合わせることで、大気中および埋設サービスでの腐食に対する包括的な保護を提供します。

用途

• 石油・ガス輸送: 高圧封じ込めとサイクル負荷下での長期的な運用信頼性を必要とする、原油、天然ガス、精製製品輸送用の陸上および海洋パイプラインシステム。
• 製油所および石油化学: 世界中の製油、分解、化学処理施設における高温炭化水素流、蒸気ライン、熱交換器接続部、炉管用のプロセス配管。
• 発電: ASME B31.1要件の下で運転される火力発電所、コンバインドサイクル設備、コジェネレーション設備における主蒸気配管、給水ライン、ブローダウン配管、バランス・オブ・プラント接続部。
• ボイラーおよび圧力容器: ASMEボイラー・圧力容器コードセクションIおよびセクションVIIIの下で運転される過熱器および再熱器管、節炭器配管、圧力境界コンポーネント。
• 構造工学: 正規焼きなましされた機械的特性が風荷重および地震荷重に対する安全マージンを保証する、高層ビル柱、橋梁杭基礎、重工業フレームワーク。

よくある質問

Q: 炭素鋼パイプの正規焼きなましと焼きなまし熱処理の違いは何ですか？
A: 正規焼きなましは、パイプを約900～950℃、すなわち上部臨界変態温度以上に加熱し、その後空冷することを含みます。これにより、強度と靭性が向上した微細結晶パーライト・フェライト構造が得られます。焼きなましは、650～720℃のより低い温度範囲で炉冷を行うことで、主に鋼を軟化させて加工性を向上させ、残留応力を緩和します。当社の二重熱処理プロセスは両方を組み合わせています。正規焼きなましで結晶を精製し強度を最適化し、その後制御された焼き戻し焼きなましで応力緩和と寸法安定性を実現します。これにより、過酷な石油・ガスパイプラインサービス条件に最適な、バランスの取れた機械的特性を持つパイプ製品が得られます。

Q: ASTM A106グレードBパイプは、製造後に必須の熱処理が必要ですか？
A: ASTM A106/A106M仕様によれば、熱間仕上げパイプには必須の熱処理は必要ありません。しかし、冷間引抜きパイプは、延性を回復させるために、最終冷間引抜きパスの後に650℃以上の温度で熱処理する必要があります。当社は、製造ルートに関係なく、すべてのA106 Gr.Bシームレスパイプに完全な正規焼きなましと焼き戻しを適用することで、最低要件を超えています。これにより、仕様の最低値を上回る、優れた一貫した機械的特性が保証されます。この付加価値のある処理は、特に350℃を超える高温サービス向け、またはNACE MR0175やPED 2014/68/EUなどの厳格な第三者検査を受けるパイプにとって重要です。

Q: 熱処理は炭素鋼シームレスパイプの圧力定格にどのように影響しますか？
A: 熱処理は、主に設計温度での材料許容応力値によって決定されるASME B31.3プロセス配管またはB31.4パイプライン輸送システムの計算による圧力-温度定格を直接変更するものではありません。しかし、適切な正規焼きなましにより、パイプが指定された最低引張強度と降伏強度を均一に達成することが保証され、設計コードの許容応力表の値の基礎となります。不十分または省略された熱処理は、計算された設計圧力未満で破損する可能性のある、強度の低い局所的な弱点をもたらす可能性があります。当社の100% NDT試験と文書化された熱処理記録の組み合わせは、安全上重要な圧力封じ込め用途の品質保証を提供します。

Q: 炭素鋼シームレスパイプの熱処理遵守を証明する文書は何ですか？
A: 各出荷には、熱番号のトレーサビリティ、分光光度計分析による完全な化学組成、引張強度、降伏強度、伸び、硬度値を含む機械試験結果、および炉の識別情報とともに熱処理サイクルの時間-温度チャートを文書化した、EN10204 3.1に基づく包括的なミルテスト証明書（MTC）が含まれています。追加の検証が必要なプロジェクトについては、SGS、ビューロー・ベリタス、テュフ、ロイド・レジスター、DNVなどの認定機関による第三者検査官の署名付きEN10204 3.2証明書がリクエストに応じて利用可能です。すべての文書は英語で提供され、出荷前にクライアントのレビューのために電子的に提出できます。
