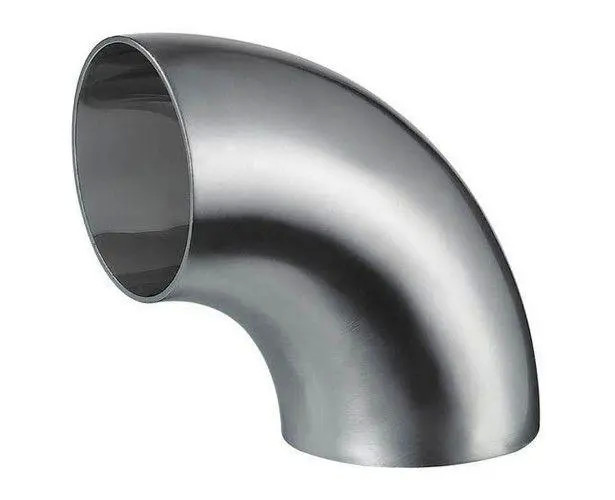

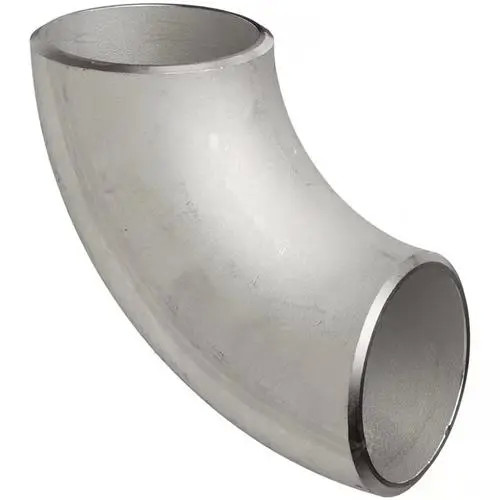

6000LBS 高圧鍛造ステンレス鋼エルボ配管継手

6000LBS 高圧鍛造不?? 鋼肘パイプフィッティング

について6000LBS高圧鍛造不?? 鋼肘螺紋型およびソケット型溶接装置の設計における圧力能力の頂点を表しています.ASTM A182 F316ステンレス鋼を使用密閉型鋳造この肘掛け装置は"平方インチあたり6000ポンド鋳造過程では,材料の粒構造をフィッティングの輪郭に沿って並べ,鋳造フィッティングに一般的に見られる孔隙性や内部欠陥を排除します.このメタロルギー上の利点は,水力発電機で遭遇する周期的な圧力負荷条件下で,優れた疲労耐性と信頼性の高い長期性能に直接転写する高圧化学注射スキーや 深水管システムです

精密加工された高圧肘ソケット溶接端は,ASME B1611配列80と配列160のパイプに一貫してフィットアップすることを保証する寸法容量塩化物による穴と裂け目の腐食に対する耐久性が,304と比較して著しく向上しています.厳格な品質管理には,この鍛造された肘を海洋,オフショア,沿岸の産業環境の最終的な選択とする.PMI (ポジティブな材料識別)各熱量セットでの試験,名指圧の1,5倍で水静的シェル試験,および液体浸透剤の検査ASME第5節の要件に従って,圧力の整合性を損なう可能性のある表面の不連続性を検知する.

テクニカル仕様

重要な利点と応用分野

• 特殊圧力容量:超高圧液圧回路,井戸頭制御ライン,標準的なクラス3000フィッティングが動作エンベロープに不足する.
• 密閉式鋳造の整合性偽造された粒子の流れは 肘の輪郭に沿っています投資鋳造と同等品と比較して最大30%高い耐疲労強度を提供し,内部孔隙性による漏洩経路のリスクを実質的に排除する.
• 316 モリブデン強化腐食防止:316型ステンレス鋼のモリブデン含有量は2~3%で,塩化物を含む環境,海水噴霧地帯,化学加工地域,沿岸産業施設.
• 水力発電機:高圧ポンプの放電線を蓄積器バンク,方向制御バルブマニホールド,および350バー (5000psi) を超えた圧力で動作するインテンシファータ回路に接続するために不可欠である.
• 海上石油・ガスプラットフォーム:トップサイドプロセスパイプ,化学注入システム,水力制御のナビリカルに使用されます316ステンレス鋼がNORSOK M-650の材料資格要件を満たしている場合.
• 高圧化学注入:メタノール,腐食阻害剤,スケール阻害剤の注射線に適しており,精製工場および石油化学プロセスユニットで6000psiまでの圧力で動作する.
• 深海潜水システム:スーパーデュプレックスと316ステンレス鋼の海底パイプと互換性がある. マニホールドポッド,パイプライン端端 (PLET) と,水深3000mを超える流線接続システム.
• 水静止試験装置:圧力試験用 マニホールド組のバルブ,アクチュエータ,ダウンホールツールの試験用装置で,装置そのものが評価対象の機器の試験圧力値を超えなければならない.

よく 聞かれる 質問

Q: 鋳造型ソケット溶接肘の 3000LBS と 6000LBS の圧力評価の違いは何ですか?

A: 6000LBSの指定は,フィッティングが環境温度の最大冷たい作業圧 (CWP) 6000 psiを指定することを示します.これは3000LBSの2倍です.この高い評価は,壁の厚さの増加によって達成されます強化された鍛造削減比率と,より厳格な非破壊検査要件.6000LBSソケット溶接肘は,その顕著に重い壁セクションとより大きなソケット深さによって3000LBSから視覚的に区別することができますシステム設計圧力,安全要素の要求事項,ASMEB31.3プロセスパイピングコード,そしてパイプスケジュール (6000LBSサービスのためのSch 160またはXXS) はすべて一緒に考慮する必要があります.6000LBS鍛造ステンレスアースの肘は,ピーク作業圧が定期的に3000psiを超える高圧水力システムのための標準選択です.

Q: 6000 psi の条件下では,ソケット溶接接続はどのように漏れを防げる性能を保証しますか?

A:ソケット溶接合体は,パイプODと肘部フィッティングのソケットハブの間にフィレット溶接を作り出す. 1/16インチ (1.6mm) 管の端とソケット底の間のギャップは,裂け目発生ストレスの上昇を生成することなく,溶接中にパイプの熱膨張を可能にする結果として生じる周縁のフィレット溶接は,パイプの破裂圧を超える強さで完全な浸透密封を提供します.溶接後の液体浸透剤検査は,ASME第V章第6条に従って,表面の亀裂がないことを確認するために,私たちの施設のすべてのソケット溶接接続に実行されますH2S を含む環境における酸性サービスアプリケーションでは,この高圧肘掛けの熱影響帯で硫化物ストレス裂けを防ぐために,NACE MR0175/ISO 15156硬度制御の溶接手順を適用します..

Q: この6000LBSの鍛造肘は,完全な材料追跡と第三者検査で供給できますか?

A: はい. 鋳造されたステンレス鋼の肘には,化学的組成,機械的特性 (張力強度,収力強度,伸縮試験温度で Charpy V-notch の衝撃値. 鋳造により,元の鉄鋼工場証明書から完全な熱量ロット追跡が維持されます.熱処理我々は,Bureau Veritas,DNV,ロイドの登録,SGS,およびTUVを含む第三者検査機関を歓迎します寸法検査施設のNDEの手続きです放射線検査 (RT) と超音波検査 (UT) を含む追加のNDEオプションは,重要なサービスで鍛造された肘部アプリケーションの要求に応じて実行できます..
