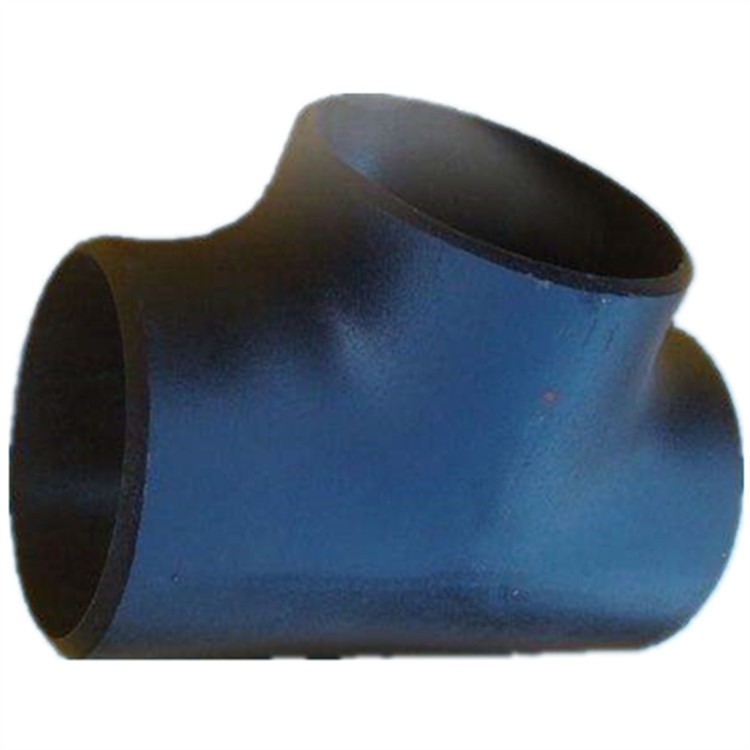

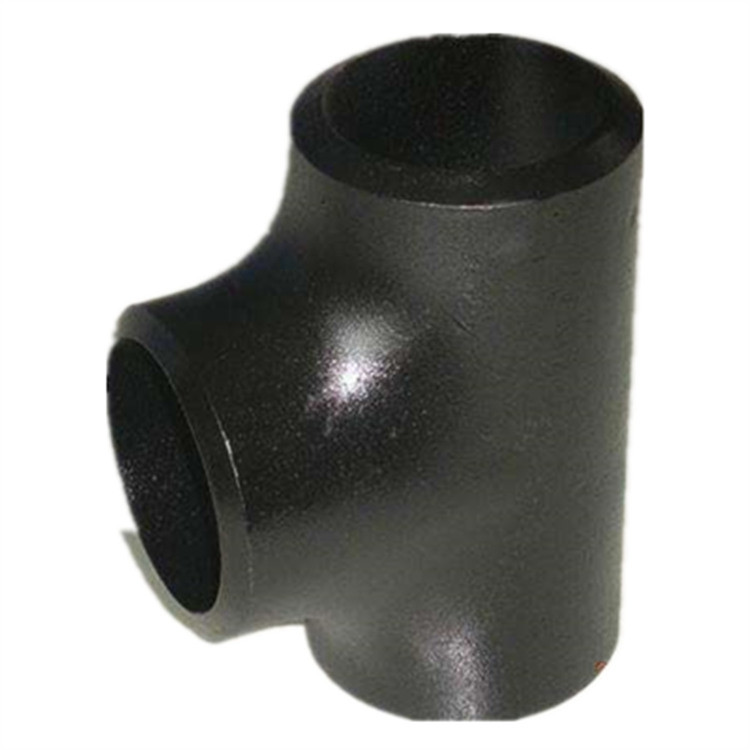

ASME B16.9 SCH40 炭素鋼製バット溶接等配管用ティー（静水圧試験済み）
商品の詳細
| 製品名 | 静水圧試験済みのステンレス鋼突合せ溶接同等ティー | テスト方法 | 設計圧力の 1.5 倍での静水圧試験 |
|---|---|---|---|
| 標準 | ASME B169,ASTM A403 | 肉厚 | SCH40 / SCH40S |
| 証明 | EN 10204 3.1 MTR, Hydrostatic Test Report | 応用 | 石油・ガス、発電、水処理、プロセス配管 |
| ハイライト | 静水圧試験済み T シャツ,ステンレス突合せ溶接ティー,圧力試験済み配管継手 |
||
製品の説明

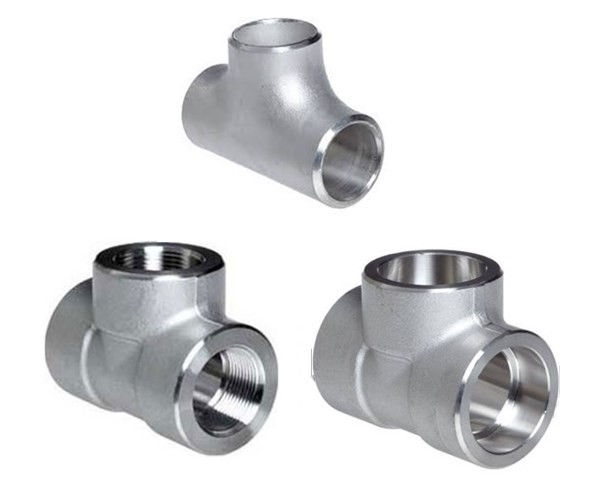

ハイドロスタティック圧力試験済みステンレス鋼突合せ溶接等しいティー ASME B16.9 SCH40
このハイドロスタティック圧力試験済みステンレス鋼突合せ溶接等しいティーは、ASME B16.9 寸法規格に準拠して製造されており、構造的完全性と漏れのない性能を確認するために厳格なハイドロスタティック圧力試験を受けています。各継手は、設計圧力定格の1.5倍のハイドロスタティック試験圧力に個別にさらされ、適用されるコード要件に従って最小時間保持されます。
このハイドロスタティック圧力試験済みステンレス鋼突合せ溶接等しいティーは、WP304、WP304L、WP316、WP316L、WP321、WP347などの複数のグレードで利用可能であり、SCH40の肉厚は、一般的な産業用配管システムの圧力容量と材料経済性の最適なバランスを提供します。包括的な試験プロトコルには、目視検査、寸法検証、および完全なトレーサビリティのための材料試験報告書（MTR EN 10204 3.1）で認証されたハイドロスタティック圧力試験が含まれます。
技術仕様
| パラメータ | 仕様 |
|---|---|
| 規格 | ASME B16.9, ASTM A403 |
| 材質オプション | WP304, WP304L, WP316L, WP321, WP347, S31803 |
| タイプ | 等しいティー（ストレートティー） |
| サイズ範囲 | 1/2" - 24" (DN15 - DN600) シームレス |
| 肉厚 | SCH40 / SCH40S |
| 圧力試験 | ハイドロスタティック試験 1.5倍設計圧力、ASME B31.3準拠 |
| 端部接続 | 突合せ溶接用ベベルエンド ASME B16.25準拠 |
| 試験規格 | ハイドロスタティック圧力試験、目視検査、寸法チェック |
| 試験時間 | 2インチまで：最低30秒、2.5インチ～8インチ：60秒、10インチ以上：120秒 |
| 認証 | EN 10204 3.1 MTR、ハイドロスタティック試験報告書、NDT報告書あり |
主な利点と応用分野
- 漏れのない性能を確認済み: 各ハイドロスタティック圧力試験済みステンレス鋼突合せ溶接等しいティーは個別に加圧・検査され、出荷前に認証された試験圧力での漏れゼロを保証します。
- 完全な材料トレーサビリティ: 包括的なドキュメントパッケージには、EN 10204 3.1 材料試験証明書、ハイドロスタティック試験報告書、および各継手の熱番号トレーサビリティが含まれます。
- 石油・ガスパイプラインシステム: 上流、中流、下流の炭化水素輸送に適しており、圧力試験による完全性検証が必要です。
- 発電所: 厳格な試験要件を持つ火力、原子力、コンバインドサイクル発電施設における高信頼性配管システムに最適です。
- 水処理・海水淡水化: RO海水淡水化プラントおよび地方自治体の水処理高圧配管ネットワークで、漏れのない性能を保証します。
- 産業プロセス配管: 製造施設の蒸気、圧縮空気、プロセス流体分配システムに対する厳しい要件を満たします。
よくある質問
Q: ステンレス鋼突合せ溶接等しいティーには、どのようなハイドロスタティック試験圧力が適用されますか？
A: 当社のハイドロスタティック圧力試験済みステンレス鋼突合せ溶接等しいティー継手は、ASME B31.3要件に従い、指定された材料グレード、サイズ、肉厚クラスの最大許容使用圧力（MAWP）の1.5倍で試験されます。典型的なSCH40 WP316Lティーの場合、ハイドロスタティック試験圧力は、試験温度における材料の許容応力に基づいて計算されます。当社はASME B16.9およびB31.3の試験プロトコルを厳密に遵守しています。各ティーは加圧され、コードで指定された時間保持され、漏れや変形の有無を目視検査されます。実際の試験圧力、時間、結果を文書化した工場試験証明書が出荷時に提供されます。
Q: ハイドロスタティック試験は、ステンレス鋼ティーの材料特性に影響を与えますか？
A: 適切に実施されたステンレス鋼突合せ溶接等しいティー継手のハイドロスタティック圧力試験は、材料特性に悪影響を与えません。ハイドロスタティック試験では水を試験媒体として使用し、試験圧力は材料の弾性範囲内に維持されます。WP304LおよびWP316Lのようなオーステナイト系ステンレス鋼グレードの場合、設計圧力の1.5倍は通常、常温での降伏強度をはるかに下回ります。試験後の排水および乾燥手順により、水染みや微生物による腐食を防ぎます。当社のハイドロスタティック圧力試験済みティーは、試験後に完全に乾燥され、梱包前に適切な表面保護処理が施されています。
Q: ハイドロスタティック試験に加えて、ステンレス鋼突合せ溶接ティーのNDTを提供できますか？
A: はい、標準のハイドロスタティック圧力試験に加えて、ステンレス鋼突合せ溶接等しいティー継手用の補足的な非破壊検査（NDT）を提供しています。利用可能なNDT方法には、放射線透過試験（RT）、超音波探傷試験（UT）、浸透探傷試験（PT）、磁粉探傷試験（MT）、および材料識別試験（PMI）が含まれます。これらの追加試験は、注文時に指定でき、認定されたNDTレベルII/III検査員によって実施されます。ハイドロスタティック圧力試験およびEN 10204 3.1材料認証と組み合わせることで、当社の包括的な品質保証プログラムは、重要なサービス用途における製品の完全性に完全な信頼を提供します。
