PN40 熱交換器のサービス用 溶接首型鍛造鋼フラングス
商品の詳細
| 製品名 | PN40 熱交換器鍛造鋼製フランジ | 応用 | 熱交換器と圧力容器の接続 |
|---|---|---|---|
| 圧力定格 | PN40（クラス300相当） | フランジタイプ | ロングテーパーハブ付きウェルドネックフランジ |
| 材質グレード | ASTM A105 / A182 F316L / F304L | 設計基準 | EN 1092-1 / ASME B16.5 |
| 温度範囲 | 材質により-29℃～550℃ | テスト | 100%水静止試験 |
| ハイライト | PN40 溶接首型鍛造鋼フラングス,熱交換器の鋳造管のフレンズ,EN 1092-1 PN40 鋼製フレンジ |
||
製品の説明

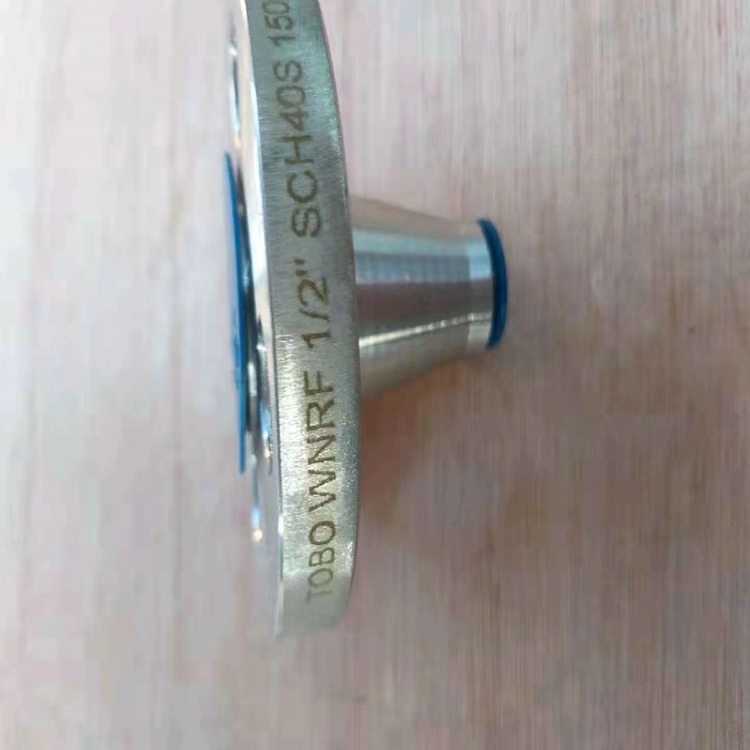

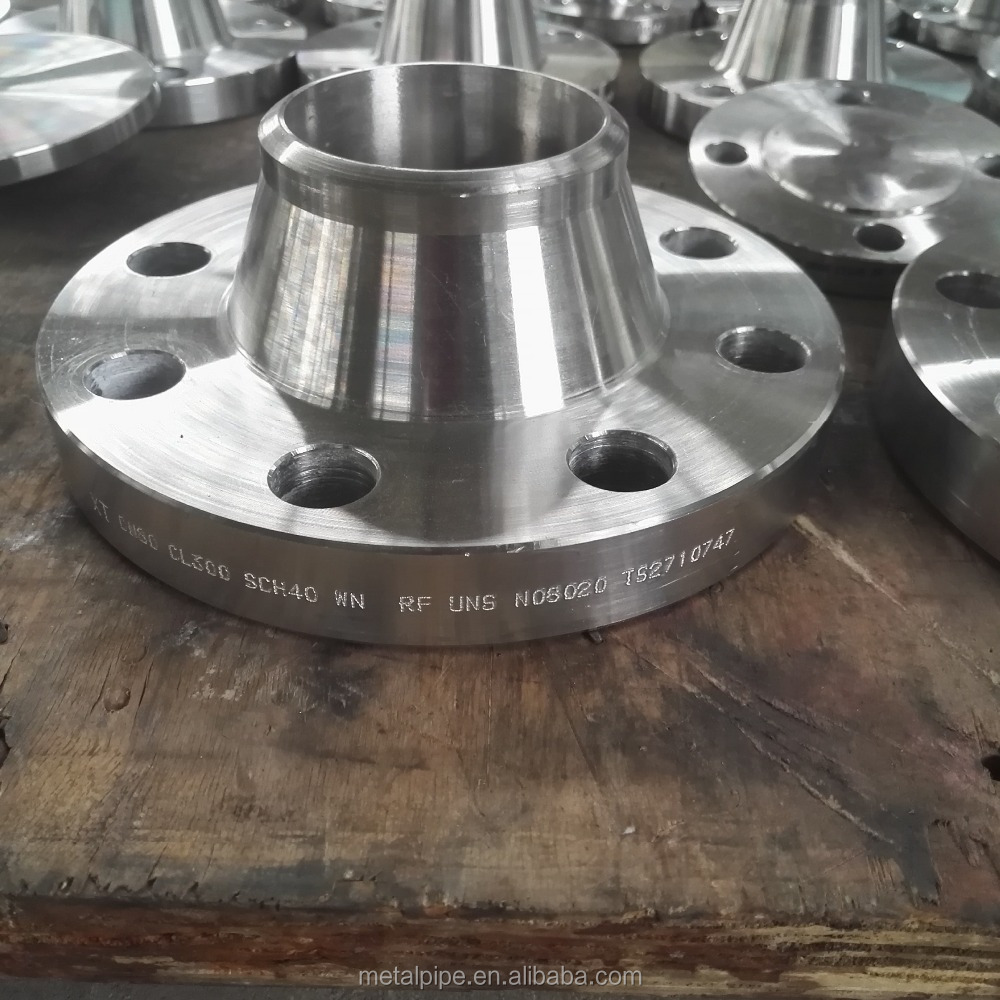

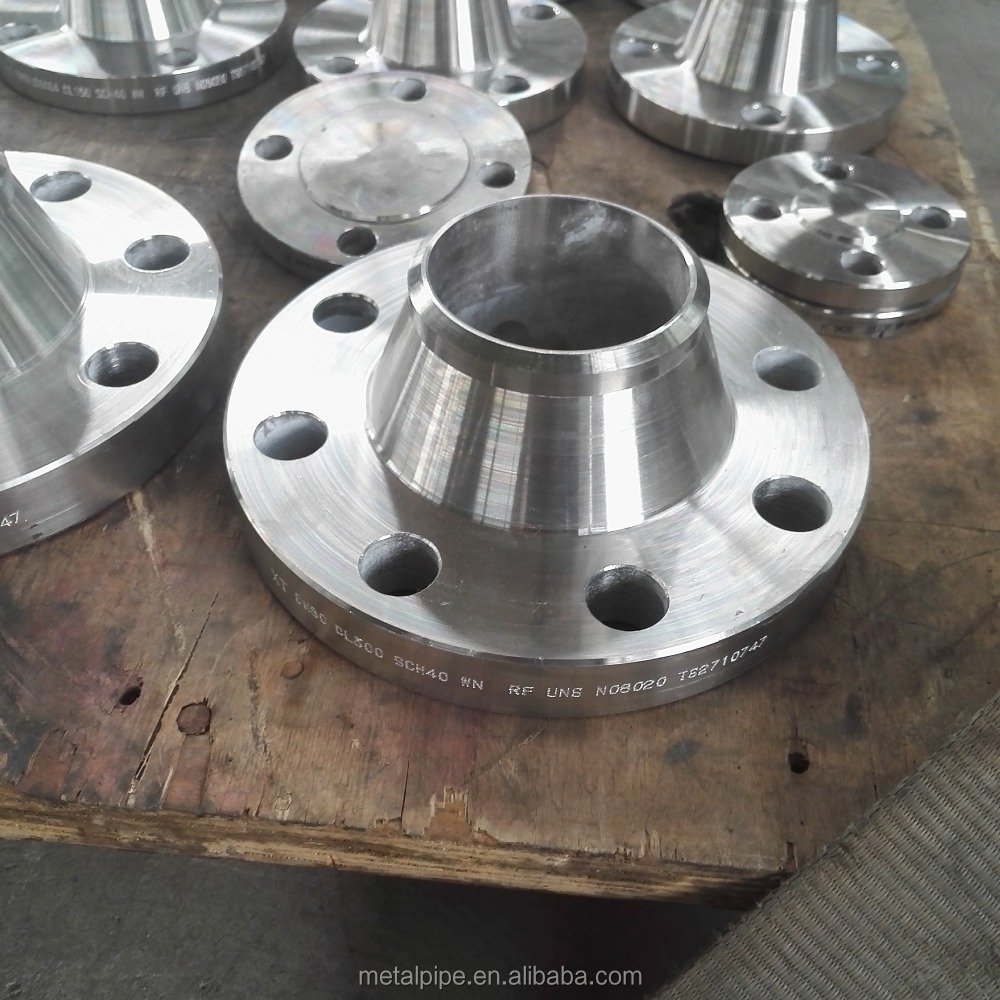

熱交換器用PN40溶接ネック鍛鋼フランジ
製品概要
熱交換器用PN40溶接ネック鍛鋼フランジは、プロセス産業全体で、熱交換器のチャンネル、シェル、ノズル、チューブ側カバーの標準的な接続部品です。熱交換器フランジは、メンテナンス中に繰り返しボルト締めおよび取り外しが行われるため、長年の使用にわたってシール形状、面仕上げ、寸法精度を維持する必要があります。
これらのPN40鍛鋼フランジの溶接ネック設計は、シェルまたはパイプに負荷をスムーズに伝達し、熱サイクルサービスでの疲労破壊を引き起こす応力集中を回避します。すべてのPN40溶接ネック鍛鋼フランジは、鍛造および熱処理されたブランクから機械加工され、ボアとハブは完全溶け込み突合せ溶接用に準備されています。
各フランジの静水圧試験の前に、EN 1092-1およびASME B16.5の表と照合して、突合せ面の仕上げ、ボルト円、面取り寸法を確認します。熱交換器サービスでは、急激な温度変化が伴うことが多いため、製造前に材質グレードと衝撃特性をお客様に確認し、EN 10204 3.1証明書で結果を文書化します。
仕様
| 設計規格 | EN 1092-1 タイプ11、ASME B16.5 |
|---|---|
| 圧力定格 | PN40（クラス300に相当） |
| サイズ範囲 | DN15～DN600 |
| フランジタイプ | テーパーハブ付き溶接ネック（WN） |
| 材質 | A105、F304L、F316L、F11、F22 |
| シール面 | RF（突合せ面）標準、RTJはご要望に応じて |
| 温度範囲 | 材質により-29℃～550℃ |
| 試験 | 静水圧試験、オプションで衝撃試験および非破壊検査 |
主な利点
- 溶接ネックハブは、熱サイクルを繰り返すためのスムーズな荷重伝達と完全溶け込み溶接を提供します
- PN40定格は、欧州およびアジアのプロジェクトにおける一般的な熱交換器設計圧力に適合します
- EN 1092-1の表に寸法検証済みで、熱交換器ノズルとの組み立てが容易です
- 低温設置用の衝撃試験済み材質オプション
- メンテナンスのたびに確実なガスケット座面を実現するため、突合せ面は管理された仕上げに機械加工されています
- 熱交換器メーカー向けに、EN 10204 3.1文書付きで100％静水圧試験済み
品質保証と文書化
熱交換器用PN40溶接ネック鍛鋼フランジは、鍛造から最終的な寸法検査まで管理されています。熱処理パラメータ、機械的試験結果、静水圧試験データは各バッチごとに記録され、フランジ出荷前に突合せ面の仕上げが検証されます。
当社のPN40溶接ネック鍛鋼フランジを取り付ける熱交換器メーカーは、独自の品質システムを満たすEN 10204 3.1文書を受け取ります。また、熱交換器契約で要求される場合は、第三者検査を調整することも可能です。
よくある質問
熱交換器サービスで溶接ネックフランジが好まれるのはなぜですか？
溶接ネック鍛鋼フランジはテーパーハブを備えており、シェルまたはパイプに突合せ溶接されるため、曲げ荷重をスムーズに分散し、疲労リスクを低減します。熱交換器は熱サイクルと振動を経験するため、この接続形状は信頼性の高い選択肢です。
PN40とはどういう意味で、どのクラスに相当しますか？
PN40は、EN 1092-1で定義される公称圧力定格（バール）です。PN40はASMEクラス300にほぼ相当するため、両方のフランジは一般的に類似の圧力範囲で使用されます。
既存の熱交換器図面に合わせてフランジを機械加工してもらえますか？
はい。熱交換器のチャンネルやシェル用に、特別なハブ長、面取り詳細、ボルトパターンを含むPN40溶接ネック鍛鋼フランジを、お客様の図面に合わせて定期的に機械加工しています。
サワーまたは塩素サービス用の熱交換器フランジには、どの材質を供給していますか？
塩素サービスにはF316Lまたは二相ステンレス鋼グレードを供給しており、サワーサービスにはNACE MR0175要件に適合した材質を供給できます。サービス条件をお知らせいただければ、適切なグレードを確認します。
