シームレスバット溶接 ASME B16.9 ステンレス鋼レジューサーパイプレジューサー継手

起源の場所 中国、上海
ブランド名 TOBO
証明 ISO/TUV/SGS
モデル番号 ステンレス鋼の減力剤
最小注文数量 1個
価格 交渉可能
パッケージの詳細 標準送料パッケージ
受渡し時間 15-30就業日
支払条件 T/T、ウェスタンユニオン
供給の能力 10トン
商品の詳細
製品名 ステンレス鋼の減力剤 テクノロジー 押し出し加工
先頭コード 丸 色 カスタマイズされた
支払い期間 T/T,L/C,ウェスタンユニオンなど 外径 1/2
保証 1年 耐食性 高い
サイズ 1/8 製品名 ステンレス鋼の減力剤
ねじの長さ 2 包装タイプ 木製ケース
表面処理 ポリッシュ サービス お客様の図面
スタイル 減速機 パッケージ 木製ケース 木製パレット バンドル
ハイライト

ステンレス鋼のシームレス減速機

,

ASME B16.9 バット・ウェルドの減速機

,

クラス150 ステンレス鋼パイプ継手

メッセージ
製品の説明

シームレスバット溶接ステンレス鋼レジューサー ASME B16.9 クラス150 パイプ継手



1. 製品説明

A ステンレス鋼レジューサー は、異なる直径のパイプセクションを接続するために使用されるパイプ継手で、「レデューシングカップリング」または「サイズチェンジャー」とも呼ばれます。構造形式は2種類あります:同心レジューサー と偏心レジューサー です。同心レジューサーは、両端が同じ中心線上にあり、対称的な円錐形の本体を持ち、垂直配管または中心線合わせが必要な設置に適しています。偏心レジューサーは、片側に直線があり、中心線がオフセットしており、「ボトム・オブ・パイプ(BOP)」または「トップ・オブ・パイプ(TOP)」として供給され、水平液体の配管で空気溜まりを防ぎ、排水を助け、固形物の沈降を減らします。一般的な材料には、304、304L、316、316L、321、310S、デュプレックス2205、904Lなどがあります。レジューサーは、シームレスパイプの減径または拡径、プレス加工、またはロール&溶接加工によって製造できます。端部は、面取り、平端、ねじ込み、またはプレスフィットが可能で、表面処理として酸洗・不動態化、ミラー研磨、マット仕上げ、サンドブラストなどがあります。要求に応じて、材料証明書および非破壊検査報告書を提供できます。

2. 用途

ステンレス鋼レジューサーは、主に異なる呼び径のパイプ間の遷移接続に使用されます。典型的な用途には、石油・ガス収集・精製、化学プロセス媒体輸送、水処理・飲料水システム、食品・飲料・製薬プラントの衛生配管、発電・造船の補助システム、HVAC水システム、ポンプ吸込・吐出ラインなどがあります。偏心レジューサーは水平ポンプ吸込ラインでよく使用され、BOP設置は空気溜まりの形成を減らすのに役立ちます。同心レジューサーは、垂直配管、ガス・蒸気配管、ポンプ吐出ライン、および対称的な流れ場が必要な用途で一般的に使用されます。衛生システムでは、レジューサーは機器接続を主ラインに合わせ、清掃と排水を容易にします。

3. 利点

  • バランスの取れた耐食性と耐久性:ステンレス鋼は、水、蒸気、多くの化学薬品、および洗浄・消毒条件に耐え、長期的な連続運転をサポートします。

  • 高い圧力能力と構造的信頼性:バット溶接および鍛造レジューサーは、高い内部圧力に耐え、現場溶接のために正確な端部加工が施されています。

  • 良好な衛生的な清潔さ:研磨された内面は滑らかで連続しており、残留物の蓄積や微生物の増殖を減らし、食品および製薬の衛生要件を満たします。

  • スムーズな流れの遷移:円錐形の減径構造は、速度の段階的な変化を促進し、局所的な乱流、圧力損失、および侵食のリスクを低減します。

  • 強力な接続適応性:バット溶接、ねじ込み、ソケット溶接、プレスフィット、クランプオンオプションは、異なるパイプ材料と現場条件に適合します。

  • 追跡可能な品質:プロジェクトの承認と品質の追跡可能性のために、材料証明書、寸法検査記録、およびNDTレポートを提供できます。

  • 幅広いサイズ範囲と柔軟なカスタマイズ:サイズ、肉厚、材料、偏心方向、端部タイプ、表面仕上げは、プロジェクトの要件に合わせて調整できます。

4. 機能

ステンレス鋼レジューサーの主な機能は、異なるパイプサイズ間の直径の整合、スムーズな遷移、および信頼性の高い接続を提供することです。同心レジューサーは中心線合わせを維持し、垂直設置、ガス・蒸気ライン、および対称的な流れ場が必要な用途に適しています。片側に直線を持つ偏心レジューサーは、ガス蓄積を防ぎ、排水を促進し、水平液体の配管で固形物の沈降を減らし、ポンプ吸込配管およびスラリーシステムで一般的に使用されます。レジューサーはまた、流れの分布を制御し、流れの乱れを減らし、応力集中を低減し、下流のポンプ、バルブ、および計器を保護するのに役立ちます。

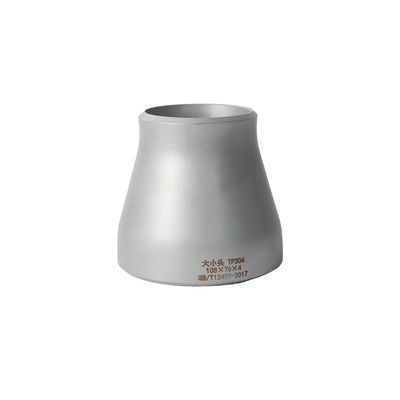

シームレスバット溶接 ASME B16.9 ステンレス鋼レジューサーパイプレジューサー継手

5. 主要仕様

パラメータ 標準範囲 / 説明
材料 304、304L、316、316L、321、310S、デュプレックス2205、904Lなど
タイプ 同心レジューサー;偏心レジューサー(BOP / TOP)
規格 GB/T 12459、GB/T 13401、ASME B16.9、ASTM A403、EN 10253-3、JIS B2311/2313、DIN 2605など
呼び径 シームレス:1/2インチ~24インチ(DN15~DN600);製造/溶接:最大48インチ(DN1200~DN2000)
肉厚 / スケジュール SCH5S、SCH10S、SCH20、SCH30、SCH40、SCH60、SCH80、SCH100、SCH120、SCH140、SCH160、XXS
圧力定格 通常クラス150~クラス900;プレス/機械接続約10~16 bar;バット溶接定格は端部肉厚に依存
接続タイプ バット溶接(BW)、ねじ込み(NPT/BSP)、ソケット溶接、プレスフィット、クランプ/クイックコネクト、フランジ
端部構成 面取り端(通常30°~37.5°)、平端、ねじ込み端、プレス端
表面仕上げ 酸洗・不動態化、ミラー研磨ID/OD、マット、サンドブラスト、ロールサンド
温度範囲 材料と接続による;一般的な工業/衛生範囲約-35℃~150℃(ピーク);一部のプレスシステム定格0~250°F
検査と文書 寸法検査、目視検査、NDT(要求に応じて)、材料証明書(例:EN 10204 3.1)
