材質グレード: | ASTM-A403 WP304 | 標準: | ASME B16.9 |
---|---|---|---|
タイプ: | 継ぎ目が無いまたは溶接 | アプリケーション: | 石油/力/化学薬品/構造/ガス/冶金学/造船業等 |
ハイライト: | 管付属品の肘,バット溶接の肘 |

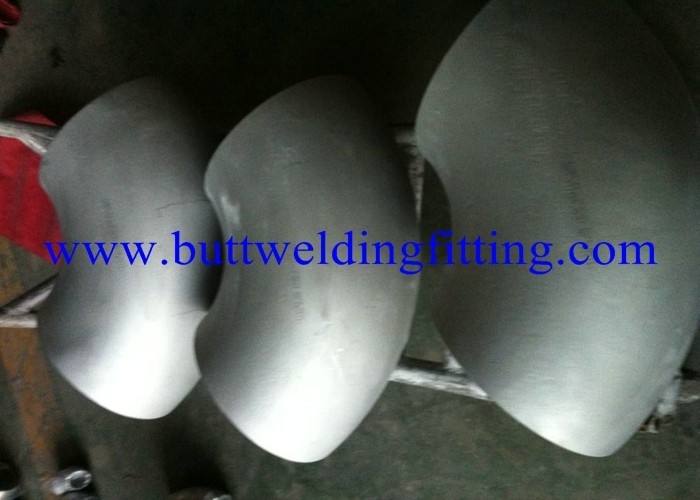

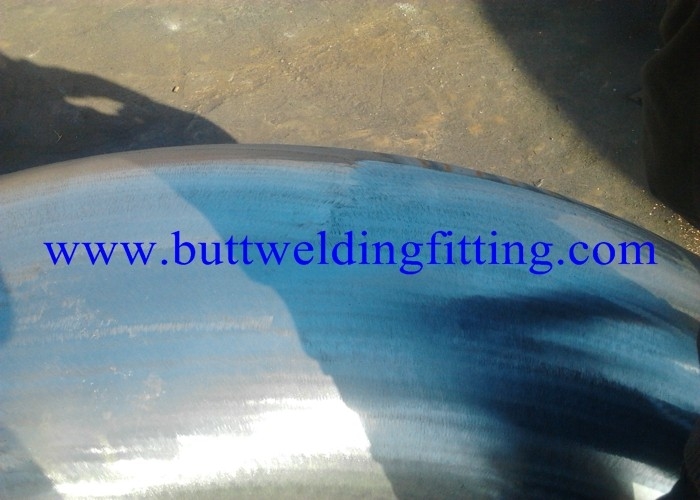

継ぎ目が無いステンレス鋼の管の肘90度LR BW ASTM-A403 WP304
記述:
1.プロダクト項目NO:継ぎ目が無いステンレス鋼の肘
2.程度:15 °、30°、45°、60°、90°、180°、男性および女性
3.等級: 310S、310、309、309S、316、316L、316Ti、316LN、317、317L、321、321H、347、347H、304、304L、
304H、304N、304LN、302、301、201、202、904L、二重、等
私達はまた顧客の要求に従って他の指定を作り出してもいいです。
4.材料:310S、310,309,309S、316,316L、316Ti、316LN、317,317L、321,321H、347,347H、304,304L、304H、
5. 304N、304LN、302、301,201,202,904L、二重、等
6.標準:
JIS B2311、B2312、B2312、B2316
ASME/ANSI B16.9、B16.11、B16.28、ASTM A403
MSS SP-43、SP-83、SP-97
GB 12459、GB/T 13401-2005、GB/T 14383-2005、GB/T10752-1995
SY/T0510-1998、ST5257-91
7.働き圧力: -20° C~150° C
8.適用範囲:石油の使用のため、製錬、食糧、力、製紙、化学薬品、
医療機器、航空、ボイラー熱交換器および他の分野。
9.技術: 溶接された肘、パンチ肘、熱押された肘、造られた肘
10.半径:長い半径、短い半径、R=1.5D、R=3D、R=5D、女性、男性、等
11.タイプ:15 °、30 °、45 °、60 °、90°、180 °、男性および女性
12。 外径: 1/8" - 100」(6-2500mm)
13。 壁厚さ:SCH5-SCH 160S、SCH XXS 150lb、300lb、400lb、600lb、900lb、1500lb、2500lb
14。 表面:アニーリング、盗品、毛、砂の送風塗られる、ライン、磨かれる、ブラシ明るい等
15。 輸出への: アイルランド、シンガポール、インドネシア、ウクライナ、サウジ アラビア、スペイン、カナダ、米国、ブラジル、タイ
、韓国、イラン、インド、エジプト、オマーン、クウェート、南アフリカ共和国、ドバイ、メキシコ、ペルー、マレーシア、ベトナム、ロシア、イタリア、
等

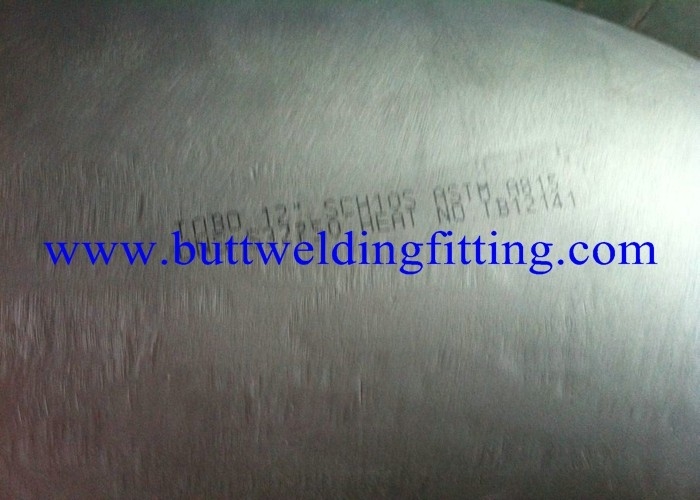

16。 印が付いていること: 登録されていたロゴ、熱数、鋼鉄等級、標準、サイズ

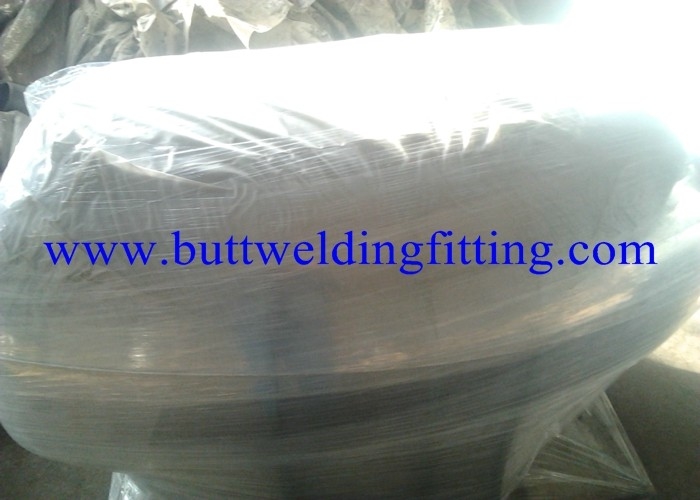

17。 パッキング: 木箱か木パレット。
18。 H.Sコード: 73072300
19。 材料:
単位: インチ |
外Dia。 |
壁 厚さ(t) |
90o L/Rの肘 中心への Aを終えて下さい |
45o L/R 肘 中心 Bを終えるため |
90o S/R 肘 中心 Aを終えるため |
|||
|
|
Sch.5S |
Sch.10S |
Sch.40S |
Sch.80S |
|
|
|
1/2 |
0.840 |
0.065 |
0.083 |
0.109 |
0.147 |
1.50 |
0.625 |
|
3/4 |
1.050 |
0.065 |
0.083 |
0.113 |
0.154 |
1.12 |
0.438 |
|
1 |
1.315 |
0.065 |
0.109 |
0.133 |
0.179 |
1.50 |
0.875 |
1.00 |
1-1/4 |
1.660 |
0.065 |
0.109 |
0.140 |
0.191 |
1.88 |
1.00 |
1.25 |
1-1/2 |
1.900 |
0.065 |
0.109 |
0.145 |
0.200 |
2.25 |
1.12 |
1.50 |
2 |
2.375 |
0.065 |
0.109 |
0.154 |
0.218 |
3.00 |
1.38 |
2.00 |
2-1/2 |
2.875 |
0.083 |
0.120 |
0.203 |
0.276 |
3.75 |
1.75 |
2.50 |
3 |
3.500 |
0.083 |
0.120 |
0.216 |
0.300 |
4.50 |
2.00 |
3.00 |
4 |
4.500 |
0.083 |
0.120 |
0.237 |
0.337 |
6.00 |
2.50 |
4.00 |
5 |
5.563 |
0.109 |
0.134 |
0.258 |
0.375 |
7.50 |
3.12 |
5.00 |
6 |
6.625 |
0.109 |
0.134 |
0.280 |
0.432 |
9.00 |
3.75 |
6.00 |
8 |
8.625 |
0.109 |
0.148 |
0.322 |
0.500 |
12.00 |
5.00 |
8.00 |
10 |
10.750 |
0.134 |
0.165 |
0.375 |
0.500 |
15.00 |
6.25 |
10.00 |
12 |
12.750 |
0.156 |
0.180 |
0.375 |
0.500 |
18.00 |
7.50 |
12.00 |
14 |
14.000 |
0.156 |
0.250 |
0.375 |
0.500 |
21.00 |
8.75 |
14.00 |
16 |
16.000 |
0.165 |
0.250 |
0.375 |
0.500 |
24.00 |
10.00 |
16.00 |
18 |
18.000 |
0.165 |
0.250 |
0.375 |
0.500 |
27.00 |
11.25 |
18.00 |
