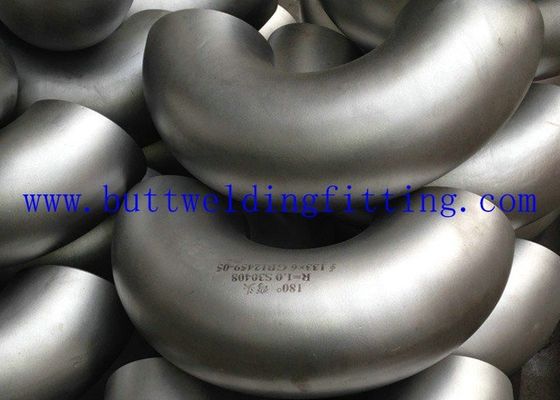

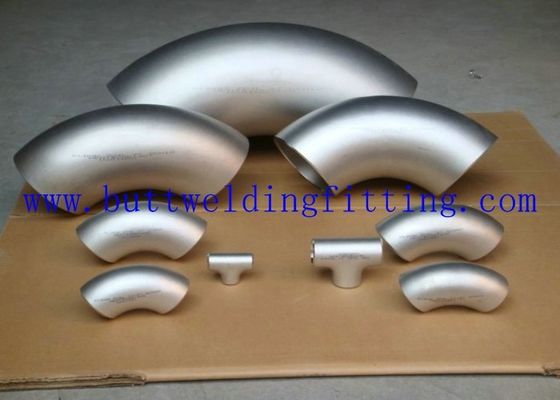

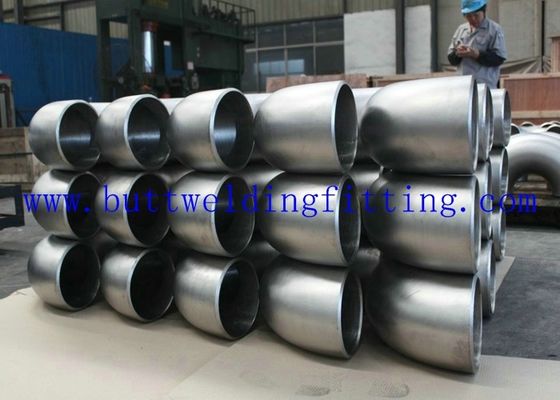

316L ステンレス鋼は 90 度の肘の長い半径 SCH10S に SCH160 を肘で突きます

タイプ

バット溶接付属品の肘、減力剤、ティー、切株の端、帽子

標準

ASME/ANSI B16.9

サイズ

1/2' 『~48" 『（継ぎ目が無い）;16" 『~72" 『（溶接される）

壁厚さ

Sch5~Sch160XXS

製造工程

、等押して下さい、押して下さい、造って下さい、投げて下さい。

材料

炭素鋼、ステンレス鋼、合金鋼、複式アパートのステンレス製のニッケル合金鋼

炭素鋼

ASTM A234 WPB、WPC;

ステンレス鋼

304/SUS304/UNS S30400/1.4301

304L/UNS S30403/1.4306;

304H/UNS S30409/1.4948;

309S/UNS S30908/1.4833

309H/UNS S30909;

310S/UNS S31008/1.4845;

310H/UNS S31009;

316/UNS S31600/1.4401;

316Ti/UNS S31635/1.4571;

316H/UNS S31609/1.4436;

316L/UNS S31603/1.4404;

316LN/UNS S31653;

317/UNS S31700;

317L/UNS S31703/1.4438;

321/UNS S32100/1.4541;

321H/UNS S32109;

347/UNS S34700/1.4550;

347H/UNS S34709/1.4912;

348/UNS S34800;

合金鋼

ASTM A234 WP5/WP9/WP11/WP12/WP22/WP91;

ASTM A860 WPHY42/WPHY52/WPHY60/WPHY65;

ASTM A420 WPL3/WPL6/WPL9;

複式アパートの鋼鉄

ASTM A182 F51/S31803/1.4462;

ASTM A182 F53/S2507/S32750/1.4401;

ASTM A182 F55/S32760/1.4501/Zeron 100;

2205/F60/S32205;

ASTM A182 F44/S31254/254SMO/1.4547;

17-4PH/S17400/1.4542/SUS630/AISI630;

F904L/NO8904/1.4539;

725LN/310MoLN/S31050/1.4466

253MA/S30815/1.4835;

ニッケルの合金鋼

合金200/Nickel 200/NO2200/2.4066/ASTM B366 WPN;

合金201/Nickel 201/NO2201/2.4068/ASTM B366 WPNL;

合金400/Monel 400/NO4400/NS111/2.4360/ASTM B366 WPNC;

合金K-500/Monel K-500/NO5500/2.475;

合金600/Inconel 600/NO6600/NS333/2.4816;

合金601/Inconel 601/NO6001/2.4851;

合金625/Inconel 625/NO6625/NS336/2.4856;

合金718/Inconel 718/NO7718/GH169/GH4169/2.4668;

合金800/Incoloy 800/NO8800/1.4876;

合金800H/Incoloy 800H/NO8810/1.4958;

合金800HT/Incoloy 800HT/NO8811/1.4959;

合金825/Incoloy 825/NO8825/2.4858/NS142;

合金925/Incoloy 925/NO9925;

Hastelloy C/Alloy C/NO6003/2.4869/NS333;

合金C-276/Hastelloy C-276/N10276/2.4819;

合金C-4/Hastelloy C-4/NO6455/NS335/2.4610;

合金C-22/Hastelloy C-22/NO6022/2.4602;

合金C-2000/Hastelloy C-2000/NO6200/2.4675;

合金B/Hastelloy B/NS321/N10001;

合金B-2/Hastelloy B-2/N10665/NS322/2.4617;

合金B-3/Hastelloy B-3/N10675/2.4600;

合金X/Hastelloy X/NO6002/2.4665;

合金G-30/Hastelloy G-30/NO6030/2.4603;

合金X-750/Inconel X-750/NO7750/GH145/2.4669;

合金20/Carpenter 20Cb3/NO8020/NS312/2.4660;

合金31/NO8031/1.4562;

合金901/NO9901/1.4898;

Incoloy 25-6Mo/NO8926/1.4529/Incoloy 926/Alloy 926;

Inconel 783/UNS R30783;

NAS 254NM/NO8367;

Monel 30C

Nimonic 80A/Nickelの合金80a/UNS N07080/NA20/2.4631/2.4952

Nimonic 263/NO7263

Nimonic 90/UNS NO7090;

Incoloy 907/GH907;

Nitronic 60/Alloy 218/UNS S21800

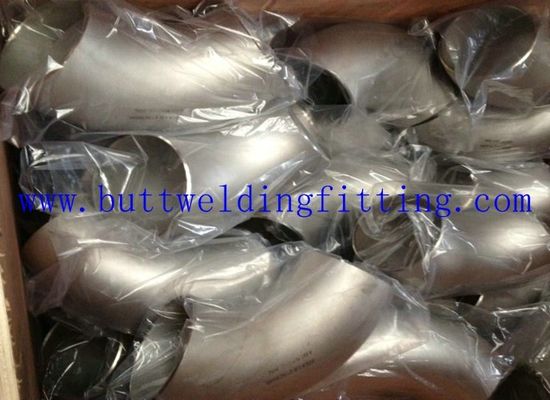

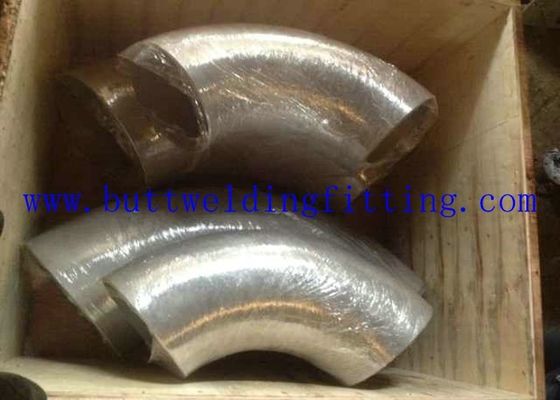

パッケージ

木の場合、パレット、顧客の要求に従うナイロン袋または

MOQ

1pcs

単位: インチ
わずか
管
サイズ

外Dia。
（OD）

壁厚さ（t）

90o L/Rの肘

Aを終える中心

45o L/R

肘の中心

Bを終えるため

90o S/Rの肘

Aを終える中心

Sch.5S

Sch.10S

Sch.40S

Sch.80S

1/2

0.840

0.065

0.083

0.109

0.147

1.50

0.625

3/4

1.050

0.065

0.083

0.113

0.154

1.12

0.438

1

1.315

0.065

0.109

0.133

0.179

1.50

0.875

1.00

1-1/4

1.660

0.065

0.109

0.140

0.191

1.88

1.00

1.25

1-1/2

1.900

0.065

0.109

0.145

0.200

2.25

1.12

1.50

2

2.375

0.065

0.109

0.154

0.218

3.00

1.38

2.00

2-1/2

2.875

0.083

0.120

0.203

0.276

3.75

1.75

2.50

3

3.500

0.083

0.120

0.216

0.300

4.50

2.00

3.00

4

4.500

0.083

0.120

0.237

0.337

6.00

2.50

4.00

5

5.563

0.109

0.134

0.258

0.375

7.50

3.12

5.00

6

6.625

0.109

0.134

0.280

0.432

9.00

3.75

6.00

8

8.625

0.109

0.148

0.322

0.500

12.00

5.00

8.00

10

10.750

0.134

0.165

0.375

0.500

15.00

6.25

10.00

12

12.750

0.156

0.180

0.375

0.500

18.00

7.50

12.00

14

14.000

0.156

0.250

0.375

0.500

21.00

8.75

14.00

16

16.000

0.165

0.250

0.375

0.500

24.00

10.00

16.00
