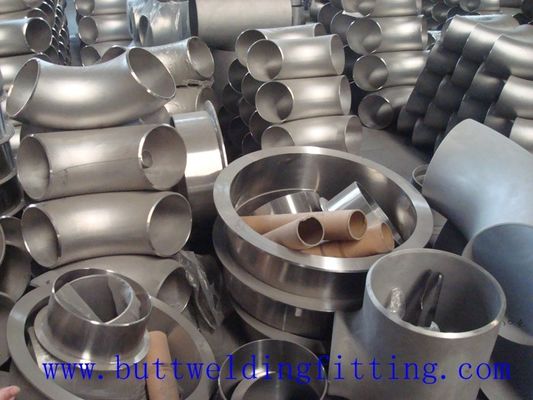

すべての壁厚さの肘の MSS-SP75 WPC A420 WPL6 のステンレス鋼のバット溶接管付属品
商品の詳細
| 物質的な Grrade | 物質的な Grrade WP304 | サイズ | 1-48 インチ |
|---|---|---|---|
| 標準 | ASME B16.9 | タイプ | 継ぎ目が無いまたは溶接 |
| ハイライト | バット溶接管継手,産業管付属品 |
||
製品の説明
すべての壁厚さの肘のMSS-SP75 WPC A420 WPL6のステンレス鋼のバット溶接管付属品
·材料:ステンレス鋼
·技術:造られる
·タイプ:肘
·関係:溶接
·形:同輩
·ヘッド コード:円形
·サイズ:1/2」- 72"
·圧力:sch10-xxs
·角度:22.5°、30°、45°、60°、90°の180°程度
·適用:石油の化学機械類の電力、製紙、等
·標準:ASME ANSI MSS-SP JISB DIN BS GB
·パッキング:顧客の条件に関しては木の言い分では、パレット、または
·半径:短い半径、長い半径
·資格:API、ISOのセリウム
·表面処理:自然
記述:
1. プロダクト項目NO:003fittings-Cosco鋼鉄
2. プロダクトは石油で主に及びガス、化学製品工場、発電所、冶金学、造船業、等使用されました。
3. ISO9001の下の厳しく工程、:2008年の質contralシステム指針。
4. EN10204 3.2.1によるMTCの証明。
5. 印が付いていること:登録されていたロゴ、熱数、鋼鉄等級、標準、サイズ

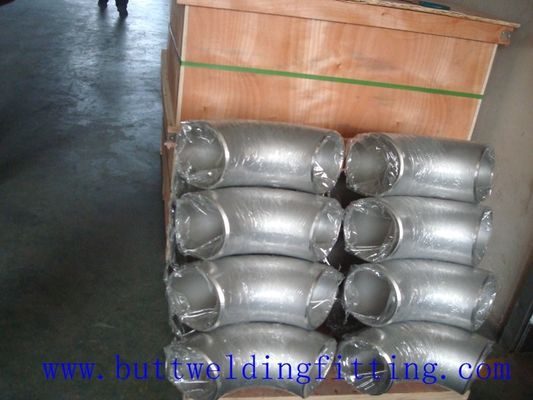

6. パッキング:木箱か木パレット。
7. H.Sコード:73072300
| プロダクト | 肘 |
| タイプ |
長くか短い半径。 22.5°、30°、45°、60°、90°の180°程度、 バット溶接の肘、鍛造材は肘、通りの肘に通しました。 |
| サイズ |
バット溶接 DN:DN10~DN 1200 重量:SCH10-XXS 造ること DN:DN10~DN150 圧力クラス:150LBS~10000LBS |
|
標準
|
ANSI B16.5、B16.11、B16.3、 ASTM A234/A234M、ASTM A403/A403M、ASTM A420/A420M、ASTM A182/A182M、DIN2605、JIS B2311、JIS B2312。HG、HGJ SH、GB JB、ANSI、JIS、DIN |
|
材料
|
A105、WPB、WPC、WP1、WP12、WP11、WP22、WP5、WP9、WPR、WP91、WP304、WP304L、WP309、WP310、WP316、WP316L、WP317、WP317L、WP321、WP347、WP348、WPL3、WPL6、WPL8、WPL9、F1、F5、F1
|
| 表面処理 |
PE 塗りつけられたantirustオイル 電流を通すこと ポーランド語 ニスのコーティング |
| 適用 |
化学薬品 脂肪及び肥料 サトウキビ圧搾機及び蒸留酒製造所 セメント産業 造船業 製紙業; 石油化学製品オイル及び天燃ガスの交通機関; |
材料:
| 材料 | ASTM | 炭素鋼（ASTM A234WPB、A234WPC、A420WPL6。 |
|
ステンレス鋼（ASTM A403 WP304,304L、316,316L、321。1Cr18Ni9Ti、 00Cr19Ni10,00Cr17Ni14Mo2のect。） |
||
| 合金鋼:A234WP12、A234WP11、A234WP22、A234WP5、 A420WPL6、A420WPL3 |
||
| DIN | 炭素鋼:St37.0、St35.8、St45.8 | |
| ステンレス鋼:1.4301、1.4306、1.4401、1.4571 | ||
| 合金鋼:1.7335、1.7380、1.0488 （1.0566） | ||
| JIS | 炭素鋼:PG370、PT410 | |
| ステンレス鋼:SUS304、SUS304L、SUS316、SUS316L、SUS321 | ||
| 合金鋼:PA22、PA23、PA24、PA25、PL380 | ||
| GB | 10#、20#、20G、23g、20R、Q235,16Mn、16MnR、1Cr5Mo、 12CrMo、12CrMoG、12Cr1Mo |
指定
| わずかな直径 | 斜角の外径 | 端への中心 | 中心への中心 | 表面に戻る | |||||||
| 45°Elbow | 90°Elbow | 180°Elbow | |||||||||
| D | B | A | O | K | |||||||
| DN | NPS | シリーズA | シリーズB |
長く 半径 |
長く 半径 |
不足分 半径 |
長く 半径 |
短い半径 |
長く 半径 |
短い半径 | |
| 15 | 1/2 | 21.3 | 18 | 16 | 38 | - | 76 | - | 48 | - | |
| 20 | 3/4 | 26.9 | 25 | 19 | 38 | - | 76 | - | 51 | - | |
| 25 | 1 | 33.7 | 32 | 22 | 38 | 25 | 76 | 51 | 56 | 41 | |
| 32 | 1.1/4 | 42.4 | 38 | 25 | 48 | 32 | 95 | 64 | 70 | 52 | |
| 40 | 1.1/2 | 48.3 | 45 | 29 | 57 | 38 | 114 | 76 | 83 | 62 | |
| 50 | 2 | 60.3 | 57 | 35 | 76 | 51 | 152 | 102 | 106 | 81 | |
| 65 | 2.1/2 | 76.1(73) | 76 | 44 | 95 | 64 | 190 | 127 | 132 | 100 | |
| 80 | 3 | 88.9 | 89 | 51 | 114 | 76 | 229 | 152 | 159 | 121 | |
| 90 | 3.1/2 | 101.6 | - | 57 | 133 | 89 | 267 | 178 | 184 | 140 | |
| 100 | 4 | 114.3 | 108 | 64 | 152 | 102 | 305 | 203 | 210 | 159 | |
| 125 | 5 | 139.7 | 133 | 79 | 190 | 127 | 381 | 254 | 262 | 197 | |
| 150 | 6 | 168.3 | 159 | 95 | 229 | 152 | 457 | 305 | 313 | 237 | |
| 200 | 8 | 219.1 | 219 | 127 | 305 | 203 | 610 | 406 | 414 | 313 | |
| 250 | 10 | 273 | 273 | 159 | 381 | 254 | 762 | 508 | 518 | 391 | |
| 300 | 12 | 323.9 | 325 | 190 | 457 | 305 | 914 | 610 | 619 | 467 | |
| 350 | 14 | 355.6 | 377 | 222 | 533 | 356 | 1067 | 711 | 711 | 533 | |
| 400 | 16 | 406.4 | 426 | 254 | 610 | 406 | 1219 | 813 | 813 | 610 | |
| 450 | 18 | 457.2 | 478 | 286 | 686 | 457 | 1372 | 914 | 914 | 686 | |
| 500 | 20 | 508 | 529 | 318 | 762 | 508 | 1524 | 1016 | 1016 | 762 | |
| 550 | 22 | 559 | - | 343 | 838 | 559 | 1676 | 1118 | 1118 | 838 | |
| 600 | 24 | 610 | 630 | 381 | 914 | 610 | 1829 | 1219 | 1219 | 914 | |
| 650 | 26 | 660 | - | 406 | 991 | 660 | 1982年 | 1320 |
注: 1. 括弧内の数を選ばないことはよいです 2. シリーズAを選ぶことを好まれる
|
||
| 700 | 28 | 711 | 720 | 438 | 1067 | 711 | 2134 | 1422 | |||
| 750 | 30 | 762 | - | 470 | 1143 | 762 | 2286 | 1524 | |||
| 800 | 32 | 813 | 820 | 502 | 1219 | 813 | 2438 | 1626 | |||
| 850 | 34 | 864 | - | 533 | 1295 | 864 | 2590 | 1728 | |||
| 900 | 36 | 914 | 920 | 565 | 1372 | 914 | 2744 | 1828 | |||
| 950 | 38 | 965 | - | 600 | 1448 | 965 | 2896 | 1930年 | |||
| 1000 | 40 | 1016 | 1020 | 632 | 1524 | 1016 | 3048 | 2032年 | |||
| 1050 | 42 | 1067 | - | 660 | 1600 | 1067 | 3200 | 2134 | |||
| 1100 | 44 | 1118 | 1120 | 695 | 1676 | 1118 | 3352 | 2236 | |||
| 1150 | 46 | 1168 | - | 727 | 1753 | 1168 | 3506 | 2336 | |||
| 1200 | 48 | 1220 | 1220 | 759 | 1829 | 1219 | 3658 | 2440 | |||
おおよその重量:
| DN | インチ | OD | F | B | 5S | 10S | 20S | 40S | 80S | 120S |
| 15 | 1/2 | 18 21.3 | 38 | 16 | 0.04 0.05 | 0.05 0.06 | 0.059 0.063 | 0.06 0.08 | 0.08 0.10 | |
| 20 | 3/4 | 25 26.7 | 38 | 0.06 0.06 | 0.07 0.08 | 0.08 0.09 | 0.09 0.10 | 0.13 0.13 | ||
| 25 | 1 | 32 33.4 | 38 | 16 | 0.08 0.08 | 0.12 0.13 | 0.13 0.135 | 0.14 0.14 | 0.18 0.19 | |
| 32 | 1.1/4 | 38 42.2 | 48 | 20 | 0.11 0.13 | 0.18 0.21 | 0.21 0.24 | 0.23 0.26 | 0.31 0.35 | |
| 40 | 1.1/2 | 45 48.3 | 57 | 24 | 0.16 0.17 | 0.26 0.28 | 0.30 0.32 | 0.33 0.35 | 0.44 0.48 | |
| 50 | 2 | 57 60.3 | 76 | 32 | 0.28 0.29 | 0.45 0.47 | 0.59 0.61 | 0.62 0.66 | 0.95 0.90 | |
| 65 | 2.1/2 | 73 76.1 | 95 | 40 | 0.55 0.57 | 0.80 0.83 | 0.96 1.1 | 1.25 1.31 | 1.72 1.80 | |
| 80 | 3 | 89 | 114 | 47 | 0.80 | 1.17 | 1.6 | 2.06 | 2.86 | |
| 90 | 3.1/2 | 101.6 | 133 | 55 | 1.08 | 1.57 | 2.1 | 2.74 | 3.82 | |
| 100 | 4 | 108 114.3 | 152 | 63 | 1.31 1.39 | 1.01 2.03 | 2.65 2.87 | 3.54 3.76 | 5.13 5.46 | 6.27 6.68 |
| 125 | 5 | 133 141.3 139.7 | 190 | 79 | 2.68 2.82 2.87 | 3.24 3.45 3.41 | 4.81 5.12 5.06 | 6.16 6.54 6.47 | 8.71 9.25 9.14 | 11.3 12.0 11.9 |
| 150 | 6 | 159 168.3 165.2 | 229 | 95 | 3.85 4.10 4.03 | 4.69 4.96 4.87 | 6.97 7.38 7.24 | 9.56 10.1 9.95 | 14.4 15.3 15.0 | 18.6 19.8 19.4 |
| 200 | 8 | 219 216.3 | 305 | 126 | 7.15 7.05 | 9.65 9.53 | 16.1 15.9 | 20.4 20.1 | 31.0 30.5 | 43.1 42.5 |
| 250 | 10 | 273 267.4 | 381 | 128 | 13.7 13.2 | 16.7 16.3 | 25.8 24.6 | 36.2 35.4 | 57.2 56.2 | 79.7 77.6 |
| 300 | 12 | 325 323.9 318.5 | 457 | 189 | 23.0 22.6 22.3 | 26.1 26.0 25.5 | 36.1 36.0 35.3 | 55.7 55.5 56.1 | 95.2 94.8 92.7 | 133 133 132 |
| 350 | 14 | 377 355.6 | 533 | 221 | 30.8 29.0 | 36.9 34.7 | 60.2 56.7 | 83.1 78.2 | 147 138 | 202 189 |
| 400 | 16 | 426 406.4 | 610 | 253 | 41.8 39.9 | 47.7 45.5 | 78.0 74.3 | 122 116 | 211 201 | 280 267 |
| 450 | 18 | 478 457.2 | 686 | 284 | 52.9 50.5 | 60.3 57.7 | 87.7 83.8 | 175 167 | 301 287 | 422 403 |
| 500 | 20 | 529 508 | 762 | 316 | 74.2 71.3 | 84.9 81.5 | 146 140 | 242 232 | 414 398 | 577 552 |
| 550 | 22 | 559 | 838 | 347 | 86.3 | 98.8 | 169 | 307 | 694 | |
| 600 | 24 | 630 610 | 914 | 379 | 122 118 | 141 137 | 209 202 | 379 367 | 657 638 | 951 918 |
| 650 | 26 | 660 | 991 | 410 | 315 | |||||
| 700 | 28 | 720 711 | 1067 | 442 | 371 366 | |||||
| 750 | 30 | 762 | 1143 | 473 | 214 | 264 | 421 | |||
| 800 | 32 | 820 813 | 1219 | 506 | 484 480 | 663 657 | ||||
| 850 | 34 | 864 | 1295 | 537 | 542 | 742 | ||||
| 900 | 36 | 920 914 | 1372 | 568 | 612 608 | 914 908 |
