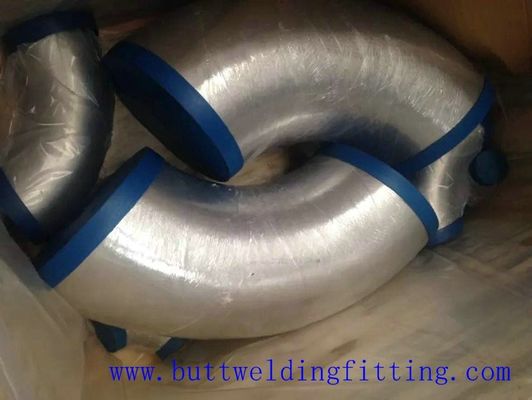

長い半径のステンレス鋼のバット溶接付属品の鋼鉄90度の肘1-72inch
商品の詳細
| 形状 | 同輩 | 材料 | ステンレス鋼 |
|---|---|---|---|
| サイズ | 24"への継ぎ目が無い 1/2 は」72"に溶接しました 24"を | 厚さ | SCH10-SCH160 XXS |
| 外径 | 1-72inch | ||
| ハイライト | バット溶接管継手,溶接管継手を突合せ |
||
製品の説明

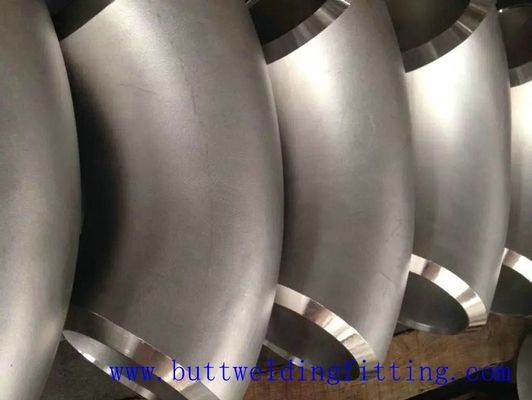

長い半径のステンレス鋼のバット溶接付属品の鋼鉄90度の肘
Zhitongのステンレス鋼304/304Lのバット溶接管付属品、スケジュール40は管間の変更の流れ方向のために、短い半径の90度肘で突きますです。肘のバット溶接関係は滑らかな穴およびよりよい流量を可能にするために斜角が付きます。ステンレス鋼304/304Lの作られて、この管付属品の低炭素の内容は溶接の間に有害な炭化物の沈殿物を最小にしま、耐食性を保障します。それは品質保証のための両方の304の鋼鉄強さの標準そして304L余分低いカーボン標準に合います。
管付属品は配管の方向を変える接続し、終わり、制御流れために、そして多くの異なった企業で使用される部品です。管付属品を購入した場合、これが物質的なタイプ、形、サイズおよび必須の耐久性に影響を与えるので、適用を考慮して下さい。付属品は利用できる通されてまたは、多くの形、様式、サイズおよびスケジュール（管の壁厚さ）でunthreaded。
速い細部:
·材料:ステンレス鋼
·技術:造られる
·タイプ:肘
·関係:溶接
·形:同輩
·ヘッド コード:円形
·サイズ:1/2」- 72"
·圧力:sch10-xxs
·角度:22.5°、30°、45°、60°、90°の180°程度
·適用:石油の化学機械類の電力、製紙、等
·標準:ASME ANSI MSS-SP JISB DIN BS GB
·パッキング:顧客の条件に関しては木の言い分では、パレット、または
·半径:短い半径、長い半径
·資格:API、ISOのセリウム
·表面処理:自然
記述:
1. プロダクト項目NO:003fittings-Cosco鋼鉄
2. プロダクトは石油で主に及びガス、化学製品工場、発電所、冶金学、造船業、等使用されました。
3. ISO9001の下の厳しく工程、:2008年の質contralシステム指針。
4. EN10204 3.2.1によるMTCの証明。
5. 印が付いていること:登録されていたロゴ、熱数、鋼鉄等級、標準、サイズ

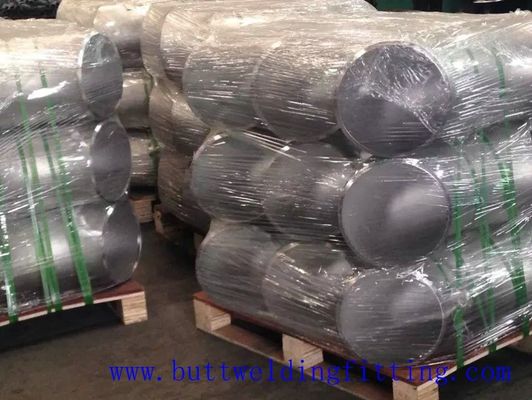

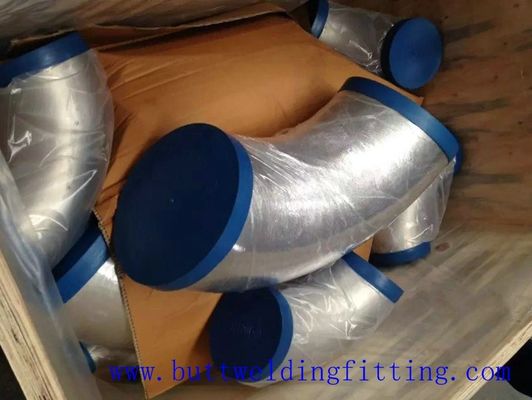

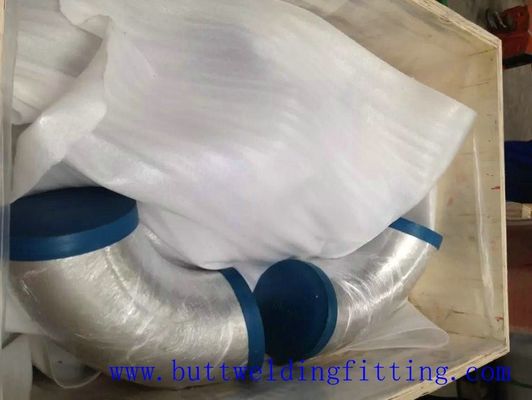

6. パッキング:木箱か木パレット。
7. H.Sコード:73072300
| プロダクト | 肘 |
| タイプ |
長くか短い半径。 22.5°、30°、45°、60°、90°の180°程度、 バット溶接の肘、鍛造材は肘、通りの肘に通しました。 |
| サイズ |
バット溶接 DN:DN10~DN 1200 重量:SCH10-XXS 造ること DN:DN10~DN150 圧力クラス:150LBS~10000LBS |
|
標準
|
ANSI B16.5、B16.11、B16.3、 ASTM A234/A234M、ASTM A403/A403M、ASTM A420/A420M、ASTM A182/A182M、DIN2605、JIS B2311、JIS B2312。HG、HGJ SH、GB JB、ANSI、JIS、DIN |
|
材料
|
A105、WPB、WPC、WP1、WP12、WP11、WP22、WP5、WP9、WPR、WP91、WP304、WP304L、WP309、WP310、WP316、WP316L、WP317、WP317L、WP321、WP347、WP348、WPL3、WPL6、WPL8、WPL9、F1、F5、F1
|
| 表面処理 |
PE 塗りつけられたantirustオイル 電流を通すこと ポーランド語 ニスのコーティング |
| 適用 |
化学薬品 脂肪及び肥料 サトウキビ圧搾機及び蒸留酒製造所 セメント産業 造船業 製紙業; 石油化学製品オイル及び天燃ガスの交通機関; |
材料:
| 材料 | ASTM | 炭素鋼（ASTM A234WPB、A234WPC、A420WPL6。 |
|
ステンレス鋼（ASTM A403 WP304,304L、316,316L、321。1Cr18Ni9Ti、 00Cr19Ni10,00Cr17Ni14Mo2のect。） |
||
| 合金鋼:A234WP12、A234WP11、A234WP22、A234WP5、 A420WPL6、A420WPL3 |
||
| DIN | 炭素鋼:St37.0、St35.8、St45.8 | |
| ステンレス鋼:1.4301、1.4306、1.4401、1.4571 | ||
| 合金鋼:1.7335、1.7380、1.0488 （1.0566） | ||
| JIS | 炭素鋼:PG370、PT410 | |
| ステンレス鋼:SUS304、SUS304L、SUS316、SUS316L、SUS321 | ||
| 合金鋼:PA22、PA23、PA24、PA25、PL380 | ||
| GB | 10#、20#、20G、23g、20R、Q235,16Mn、16MnR、1Cr5Mo、 12CrMo、12CrMoG、12Cr1Mo |
指定
| わずかな直径 | 斜角の外径 | 端への中心 | 中心への中心 | 表面に戻る | |||||||
| 45°Elbow | 90°Elbow | 180°Elbow | |||||||||
| D | B | A | O | K | |||||||
| DN | NPS | シリーズA | シリーズB |
長く 半径 |
長く 半径 |
不足分 半径 |
長く 半径 |
短い半径 |
長く 半径 |
短い半径 | |
| 15 | 1/2 | 21.3 | 18 | 16 | 38 | - | 76 | - | 48 | - | |
| 20 | 3/4 | 26.9 | 25 | 19 | 38 | - | 76 | - | 51 | - | |
| 25 | 1 | 33.7 | 32 | 22 | 38 | 25 | 76 | 51 | 56 | 41 | |
| 32 | 1.1/4 | 42.4 | 38 | 25 | 48 | 32 | 95 | 64 | 70 | 52 | |
| 40 | 1.1/2 | 48.3 | 45 | 29 | 57 | 38 | 114 | 76 | 83 | 62 | |
| 50 | 2 | 60.3 | 57 | 35 | 76 | 51 | 152 | 102 | 106 | 81 | |
| 65 | 2.1/2 | 76.1(73) | 76 | 44 | 95 | 64 | 190 | 127 | 132 | 100 | |
| 80 | 3 | 88.9 | 89 | 51 | 114 | 76 | 229 | 152 | 159 | 121 | |
| 90 | 3.1/2 | 101.6 | - | 57 | 133 | 89 | 267 | 178 | 184 | 140 | |
| 100 | 4 | 114.3 | 108 | 64 | 152 | 102 | 305 | 203 | 210 | 159 | |
| 125 | 5 | 139.7 | 133 | 79 | 190 | 127 | 381 | 254 | 262 | 197 | |
| 150 | 6 | 168.3 | 159 | 95 | 229 | 152 | 457 | 305 | 313 | 237 | |
| 200 | 8 | 219.1 | 219 | 127 | 305 | 203 | 610 | 406 | 414 | 313 | |
| 250 | 10 | 273 | 273 | 159 | 381 | 254 | 762 | 508 | 518 | 391 | |
| 300 | 12 | 323.9 | 325 | 190 | 457 | 305 | 914 | 610 | 619 | 467 | |
| 350 | 14 | 355.6 | 377 | 222 | 533 | 356 | 1067 | 711 | 711 | 533 | |
| 400 | 16 | 406.4 | 426 | 254 | 610 | 406 | 1219 | 813 | 813 | 610 | |
| 450 | 18 | 457.2 | 478 | 286 | 686 | 457 | 1372 | 914 | 914 | 686 | |
| 500 | 20 | 508 | 529 | 318 | 762 | 508 | 1524 | 1016 | 1016 | 762 | |
| 550 | 22 | 559 | - | 343 | 838 | 559 | 1676 | 1118 | 1118 | 838 | |
| 600 | 24 | 610 | 630 | 381 | 914 | 610 | 1829 | 1219 | 1219 | 914 | |
| 650 | 26 | 660 | - | 406 | 991 | 660 | 1982年 | 1320 |
注: 1. 括弧内の数を選ばないことはよいです 2. シリーズAを選ぶことを好まれる
|
||
| 700 | 28 | 711 | 720 | 438 | 1067 | 711 | 2134 | 1422 | |||
| 750 | 30 | 762 | - | 470 | 1143 | 762 | 2286 | 1524 | |||
| 800 | 32 | 813 | 820 | 502 | 1219 | 813 | 2438 | 1626 | |||
| 850 | 34 | 864 | - | 533 | 1295 | 864 | 2590 | 1728 | |||
| 900 | 36 | 914 | 920 | 565 | 1372 | 914 | 2744 | 1828 | |||
| 950 | 38 | 965 | - | 600 | 1448 | 965 | 2896 | 1930年 | |||
| 1000 | 40 | 1016 | 1020 | 632 | 1524 | 1016 | 3048 | 2032年 | |||
| 1050 | 42 | 1067 | - | 660 | 1600 | 1067 | 3200 | 2134 | |||
| 1100 | 44 | 1118 | 1120 | 695 | 1676 | 1118 | 3352 | 2236 | |||
| 1150 | 46 | 1168 | - | 727 | 1753 | 1168 | 3506 | 2336 | |||
| 1200 | 48 | 1220 | 1220 | 759 | 1829 | 1219 | 3658 | 2440 | |||
おおよその重量:
| DN | インチ | OD | F | B | 5S | 10S | 20S | 40S | 80S | 120S |
| 15 | 1/2 | 18 21.3 | 38 | 16 | 0.04 0.05 | 0.05 0.06 | 0.059 0.063 | 0.06 0.08 | 0.08 0.10 | |
| 20 | 3/4 | 25 26.7 | 38 | 0.06 0.06 | 0.07 0.08 | 0.08 0.09 | 0.09 0.10 | 0.13 0.13 | ||
| 25 | 1 | 32 33.4 | 38 | 16 | 0.08 0.08 | 0.12 0.13 | 0.13 0.135 | 0.14 0.14 | 0.18 0.19 | |
| 32 | 1.1/4 | 38 42.2 | 48 | 20 | 0.11 0.13 | 0.18 0.21 | 0.21 0.24 | 0.23 0.26 | 0.31 0.35 | |
| 40 | 1.1/2 | 45 48.3 | 57 | 24 | 0.16 0.17 | 0.26 0.28 | 0.30 0.32 | 0.33 0.35 | 0.44 0.48 | |
| 50 | 2 | 57 60.3 | 76 | 32 | 0.28 0.29 | 0.45 0.47 | 0.59 0.61 | 0.62 0.66 | 0.95 0.90 | |
| 65 | 2.1/2 | 73 76.1 | 95 | 40 | 0.55 0.57 | 0.80 0.83 | 0.96 1.1 | 1.25 1.31 | 1.72 1.80 | |
| 80 | 3 | 89 | 114 | 47 | 0.80 | 1.17 | 1.6 | 2.06 | 2.86 | |
| 90 | 3.1/2 | 101.6 | 133 | 55 | 1.08 | 1.57 | 2.1 | 2.74 | 3.82 | |
| 100 | 4 | 108 114.3 | 152 | 63 | 1.31 1.39 | 1.01 2.03 | 2.65 2.87 | 3.54 3.76 | 5.13 5.46 | 6.27 6.68 |
| 125 | 5 | 133 141.3 139.7 | 190 | 79 | 2.68 2.82 2.87 | 3.24 3.45 3.41 | 4.81 5.12 5.06 | 6.16 6.54 6.47 | 8.71 9.25 9.14 | 11.3 12.0 11.9 |
| 150 | 6 | 159 168.3 165.2 | 229 | 95 | 3.85 4.10 4.03 | 4.69 4.96 4.87 | 6.97 7.38 7.24 | 9.56 10.1 9.95 | 14.4 15.3 15.0 | 18.6 19.8 19.4 |
| 200 | 8 | 219 216.3 | 305 | 126 | 7.15 7.05 | 9.65 9.53 | 16.1 15.9 | 20.4 20.1 | 31.0 30.5 | 43.1 42.5 |
| 250 | 10 | 273 267.4 | 381 | 128 | 13.7 13.2 | 16.7 16.3 | 25.8 24.6 | 36.2 35.4 | 57.2 56.2 | 79.7 77.6 |
| 300 | 12 | 325 323.9 318.5 | 457 | 189 | 23.0 22.6 22.3 | 26.1 26.0 25.5 | 36.1 36.0 35.3 | 55.7 55.5 56.1 | 95.2 94.8 92.7 | 133 133 132 |
| 350 | 14 | 377 355.6 | 533 | 221 | 30.8 29.0 | 36.9 34.7 | 60.2 56.7 | 83.1 78.2 | 147 138 | 202 189 |
| 400 | 16 | 426 406.4 | 610 | 253 | 41.8 39.9 | 47.7 45.5 | 78.0 74.3 | 122 116 | 211 201 | 280 267 |
| 450 | 18 | 478 457.2 | 686 | 284 | 52.9 50.5 | 60.3 57.7 | 87.7 83.8 | 175 167 | 301 287 | 422 403 |
| 500 | 20 | 529 508 | 762 | 316 | 74.2 71.3 | 84.9 81.5 | 146 140 | 242 232 | 414 398 | 577 552 |
| 550 | 22 | 559 | 838 | 347 | 86.3 | 98.8 | 169 | 307 | 694 | |
| 600 | 24 | 630 610 | 914 | 379 | 122 118 | 141 137 | 209 202 | 379 367 | 657 638 | 951 918 |
| 650 | 26 | 660 | 991 | 410 | 315 | |||||
| 700 | 28 | 720 711 | 1067 | 442 | 371 366 | |||||
| 750 | 30 | 762 | 1143 | 473 | 214 | 264 | 421 | |||
| 800 | 32 | 820 813 | 1219 | 506 | 484 480 | 663 657 | ||||
| 850 | 34 | 864 | 1295 | 537 | 542 | 742 | ||||
| 900 | 36 | 920 914 | 1372 | 568 | 612 608 | 914 908 |
