製品名: | 等しい形および溶接の関係衛生鋼鉄90のDegの肘 | 製品タイプ: | バット溶接 |
---|---|---|---|
材料: | ステンレス鋼、炭素鋼/ステンレス鋼 | サイズ: | 1/2」- 48" |
関係: | 溶接 | 形: | 同輩 |
曲げ半径: | 1D/1.5D/2D/3D/5D | 表面処理:: | さびない黒 |
角度: | 30/45/60/90/120/180 | 使用法: | 石油、化学薬品、発電所、等 |
ハイライト: | 溶接管継手を突合せ,産業管付属品 |

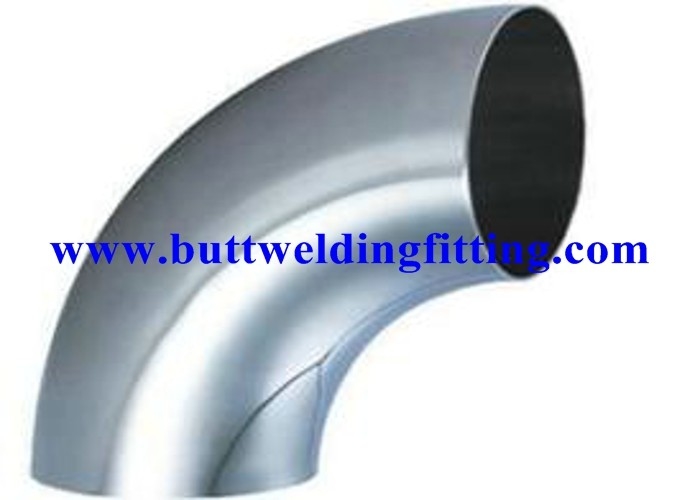

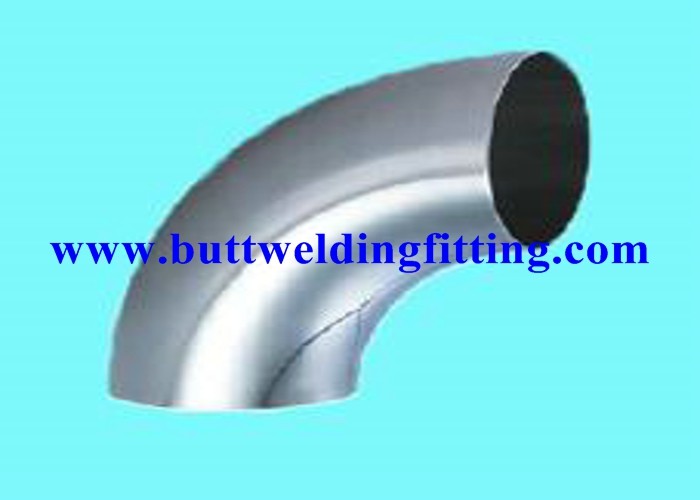

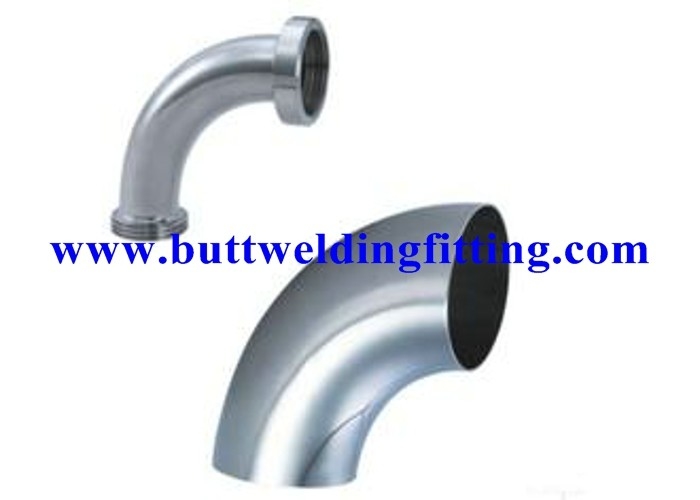

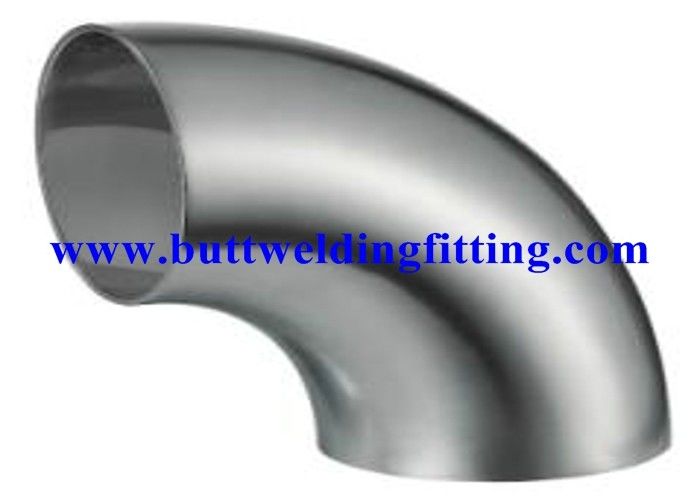

等しい形および溶接の関係のバット溶接付属品の衛生鋼鉄90のDegの肘
材料: |
ステンレス鋼、炭素鋼/ステンレス鋼
|
技術: |
造られる
|
タイプ: |
肘、継ぎ目が無い/継ぎ目の溶接
|
原産地: |
上海、中国(本土)
|
型式番号: |
1/2」- 48"
|
銘柄: | TOBO |
関係: |
溶接
|
形: |
同輩
|
ヘッド コード: |
円形
|
製品名: |
等しい形および溶接の関係の衛生鋼鉄90のDegの肘
|
標準: |
ASME B16.11/ANSI/DIN/MSS-SP-97/JIS B2316
|
色: |
黒く黄色い白
|
表面処理: |
さびなく黒いオイル/電流を通される
|
証明書: |
ISO9001:2008/PED/ABS/CE
|
角度: |
30/45/60/90/120/180
|
曲げ半径: |
1D/1.5D/2D/3D/5D
|
農産物のタイプ: |
造られる/鋳造
|
包装の細部: | 顧客の要求に従う木の場合/palletまたは |
配達細部: | 30日 |

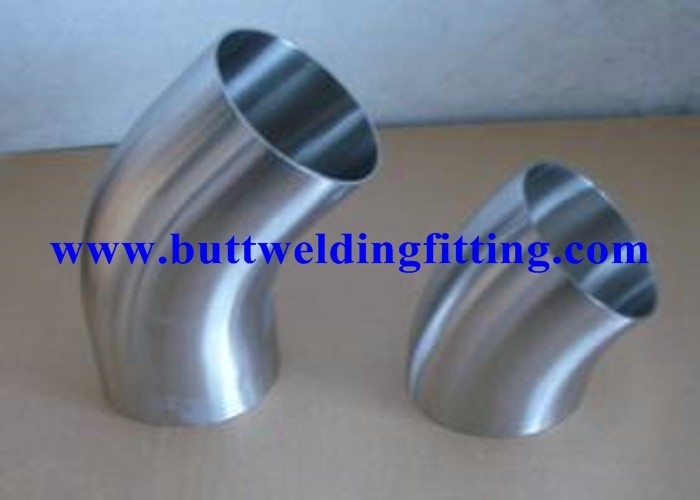

肘:他の程度のLR&SR 45D 90D 180Dor;
くねり:クライアント要求としてR=3D R=5D R=7D R=10Dまたは;
材料:炭素鋼:ASTM/ASME A234 WPB/WPC;A420 WPL6;ASTM A860 WPHY42/52 /60/65/70/75、ST37.0、ST35.8、ST45.8、10CRMo910、15CrMo、12Cr1MoV、等;
合金鋼:A234 WP1/WP2/WP5/WP9/WP11/WP12/WP22/WP91、等;
ステンレス鋼:A403 WP304/304L;WP316/316L/316H;WP347H、等。
サイズ:1/2」~24";26" ~96"
壁厚さ:SCH5S~XXS
標準:ASTM/JIS/DIN/BS/GB
ASME B16.9、ASME B16.28、MSS SP43、DIN2605、DIN2617、DIN2516、JISB2311、等;またはクライアント要求として設計;
使用法:石油、化学薬品、発電所、等
最もよい質のソケットの肘/管のソケットの肘
わずか 直径 |
深さ の ソケット |
次元 ソケットの |
壁厚さ |
ソケットの底への中心 |
||||||||
Cmin | 90°Elbowのティー、十字 | 45°Elbow | ||||||||||
DN | NPS | Jmin | d1 | 3000LB Sch80 |
6000LB Sch160 |
9000LB XXS |
3000LB Sch80 |
6000LB Sch160 |
9000LB XXS |
3000LB Sch80 |
6000LB Sch160 |
9000LB XXS |
6 | 1/8 | 10 | 10.7 | 3.2 | 3.5 | - | 11 | 11 | - | 8 | 8 | - |
8 | 1/4 | 10 | 14.1 | 3.3 | 4.0 | - | 11 | 15 | - | 8 | 8 | - |
10 | 3/8 | 10 | 17.5 | 3.5 | 4.4 | - | 13 | 15 | - | 8 | 12 | - |
15 | 1/2 | 10 | 21.8 | 4.1 | 5.2 | 8.2 | 16 | 19 | 25 | 11 | 13 | 16 |
20 | 3/4 | 13 | 27.4 | 4.3 | 6.1 | 8.6 | 19 | 22 | 28 | 13 | 14 | 18 |
25 | 1 | 13 | 34.2 | 5.0 | 7.0 | 10.0 | 22 | 27 | 32 | 14 | 18 | 22 |
32 | 1.1/4 | 13 | 42.9 | 5.3 | 7.0 | 10.6 | 27 | 32 | 35 | 18 | 21 | 22 |
40 | 1.1/2 | 13 | 48.3 | 5.6 | 7.8 | 11.2 | 32 | 38 | 38 | 21 | 25 | 25 |
50 | 2 | 13 | 61.1 | 6.1 | 9.5 | 12.2 | 38 | 41 | 41 | 25 | 29 | 29 |
65 | 2.1/2 | 16 | 76.9 (73.8) | 7.7 | 12.5 | - | 41 | 57 | - | 29 | 32 | - |
80 | 3 | 16 | 89.8 | 8.3 | 13.8 | - | 57 | 64 | - | 32 | 35 | - |
100 | 4 | 19 | 115.5 | 9.4 | - | - | 66 | - | - | 42 | - |
- |
