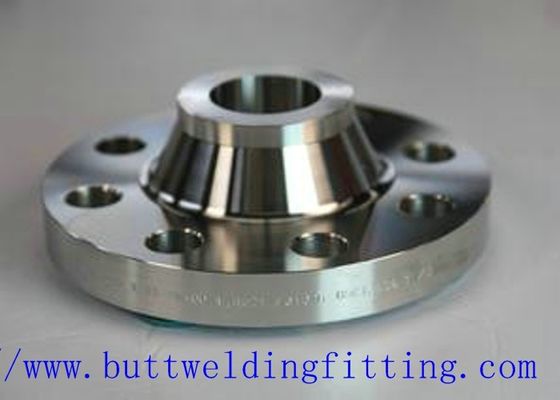

耐久の造られた付属品およびフランジASME B16.47シリーズBクラス600の溶接首のフランジ
商品の詳細
| サイズ | 1/2」- 60" | クラス | 150-2500# |
|---|---|---|---|
| 直面 | 図面を1として | タイプ | 溶接首のフランジ、WNのフランジ（上げられた表面） |
| 完了 | 標準的なANSI/ASME: 転がる終わりの涼しい | 標準 | ANSI/ASME |
| ハイライト | 造られた付属品およびフランジ,バット溶接フランジ |
||
製品の説明
造られた鋼鉄フランジASME B16.47シリーズBクラス600の溶接首のフランジのサイズ:1/2」- 60"
指定:
サイズ:1/2」- 60"
銘柄:TOBO
クラス:600のLBS
タイプ:溶接首のフランジ、WNのフランジ（上げられた表面）
専門にして下さい:デッサンによって
標準:
ANSI/ASME:
ANSI B16.5、ANSI B16.47、MSS SP44、ANSI B16.36、ANSI B16.48
DIN:
DIN2527、DIN2566、DIN2573、DIN2576、DIN2641、DIN2642、DIN2655、DIN2656、DIN2627、DIN2628、DIN2629、DIN 2631、DIN2632、DIN2633、DIN2634、DIN2635、DIN2636、DIN2637、DIN2638、DIN2673
B.S:
BS4504、BS4504、BS1560、BS10、等
溶接首のフランジは一致の管への等しい次元を持っているフランジの壁厚さとあきます。管がライターはより大きいです穴は溶接首のフランジに。そして逆により重いです管はより小さいです穴は溶接首のフランジに。溶接首のフランジは通常高圧システムで使用され、冷たくか熱い温度のために適しています。
ASME B16.47シリーズB溶接首のフランジ
ASME B16.47シリーズBクラス75の溶接首のフランジ
ASME B16.47シリーズBクラス150の溶接首のフランジ
ASME B16.47シリーズBクラス300の溶接首のフランジ
ASME B16.47シリーズBクラス600の溶接首のフランジ
ASME B16.47シリーズBクラス900の溶接首のフランジ
溶接首のフランジの材料及び等級:
ステンレス鋼の溶接首のフランジ:ASTM A182、A240 F 304、304L、304H、316、316L、316Ti、310、310S、321、321H、317、347、347H、904L
炭素鋼の溶接首のフランジ:ASTM/ASME A/SA 105 ASTM/ASME A 350、ASTM A 181 LF 2/A516 Gr.70 A36、A694 F42、F46、F52、F60、F65、F70
合金鋼の溶接首のフランジ:ASTM/ASME A/SA 182及びA 387 F1、F5、F9、F11、F12、F22、F91
複式アパートの鋼鉄溶接首のフランジ:ASTM/ASME A/SA 182 F 44、F 45、F51、F 53、F 55、F 60、F 61
極度の複式アパートの溶接首のフランジ:ASTM/ASME A/SA 182、A240 F 44、F 45、F51、F 53、F 55、F 60、F 61
ニッケル合金の溶接首のフランジ:ニッケル200 （UNSいいえN02200）、ニッケル201 （UNSいいえN02201）、Monel 400 （UNSいいえN04400）、Monel 500 （UNSいいえN05500）、Inconel 800 （UNSいいえN08800）、Inconel 825 （UNSいいえN08825）、Inconel 600 （UNSいいえN06600）、Inconel 625 （UNSいいえN06625）、Inconel 601 （UNSいいえN06601）、Hastelloy C 276 （UNSいいえN10276）、合金20 （UNSいいえN08020）、等
銅合金の溶接首のフランジ:UNSいいえC10100、10200、10300、10800、12000、12200、70600、71500、UNSいいえC 70600 （CU - NI 90/10）、C 71500 （CU NI70/30）
低温の炭素鋼の溶接首のフランジ:ASTM A350、LF2、LF3
ASME B16.47シリーズBクラス600の溶接首のフランジの適用
ASME B16.47シリーズBクラス600の溶接首のフランジは化学および石油化学処理で使用されます。
ASME B16.47シリーズBクラス600の溶接首のフランジは電子工学で使用されます。
ASME B16.47シリーズBクラス600の溶接首のフランジは食糧、化学繊維の処理の維持プロダクト純度のためにプロセス用機器で使用されます。
ASME B16.47シリーズBクラス600の溶接首のフランジは海兵隊員および沖合い工学で使用されます。
ASME B16.47シリーズBクラス600の溶接首のフランジの特徴
ASME B16.47シリーズBクラス600の溶接首のフランジはさまざまな減少の化学薬品に対して非常に抵抗力があります。
ASME B16.47シリーズBクラス600の溶接首のフランジは腐食性のアルカリへの優秀な抵抗です。
ASME B16.47シリーズBクラス600の溶接首のフランジは高く電気伝導率です。
ASME B16.47シリーズBクラス600の溶接首のフランジは蒸溜され、自然な水への優秀な耐食性です。
ASME B16.47シリーズBクラス600の溶接首のフランジは中立およびアルカリ塩水濃度への抵抗です。
ASME B16.47シリーズBクラス600の溶接首のフランジは乾燥したフッ素への優秀な抵抗です。
ASME B16.47シリーズBクラス600の溶接首のフランジは広く利用されています腐食性ソーダを扱うために。
ASME B16.47シリーズBクラス600の溶接首のフランジはよい熱の、電気および磁気ひずみの特性です。
ASME B16.47シリーズBクラス600の溶接首のフランジは適度な温度および集中で塩化水素および硫酸への抵抗を提供します。
ASME B16.47シリーズBクラス600の溶接首のフランジの次元
| 管正常なDiam。 | O.D. の フランジ |
厚く ness （Thk。） |
長さ によって ハブ |
Diam.の ハブ 基盤 |
ハブ Diam. 上 |
上げられる 表面 Diam. |
Diam.の ボルト 円 |
いいえの ボルト 穴 |
Diam.の ボルト 穴 |
Diam.の ボルト |
肉付け 半径 最少。 |
| インチ | O | C | Y | X | A | R | BD | BN. | BH | DB | r1 |
| 26" | 889 | 111.3 | 180.8 | 698.5 | 660.4 | 726.9 | 806.5 | 28 | 44.5 | 1 5/8 | 12.7 |
| 28" | 952.5 | 115.8 | 190.5 | 752.3 | 711.2 | 784.4 | 863.6 | 28 | 47.8 | 1 3/4 | 12.7 |
| 30" | 1022.4 | 125.5 | 204.7 | 806.5 | 762 | 841.2 | 927.1 | 28 | 50.8 | 1 7/8 | 12.7 |
| 32" | 1085.9 | 130 | 215.9 | 860.6 | 812.8 | 895.4 | 984.3 | 28 | 53.8 | 2 | 12.7 |
| 34" | 1162.1 | 141.2 | 233.4 | 914.4 | 863.6 | 952.5 | 1054.1 | 24 | 60.5 | 2 1/4 | 14.2 |
| 36" | 1212.9 | 146.3 | 242.8 | 968.2 | 914.4 | 1009.7 | 1104.9 | 28 | 60.5 | 2 1/4 | 14.2 |
| 38" | 60"によるサイズ38"はシリーズaのクラス600のフランジと同一です。 | ||||||||||
