| 起源の場所: | 中国 |
|---|---|
| ブランド名: | TOBO |
| 証明: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
| モデル番号: | ASTM 304/316L |
| 最小注文数量: | 1 羽 |
| 価格: | 交渉可能 |
| パッケージの詳細: | PLY-WOODEN 場合かパレット |
| 受渡し時間: | 15 の仕事日 |
| 支払条件: | T/T、D/P、D/A、ウェスタン・ユニオン |
| 供給の能力: | 1 ヶ月あたりの 9800000PCS |
| 製品名: | ステンレス鋼の肘 | 標準: | ANSI/ASME、EN、DIN、JIS、GOST等。 |
|---|---|---|---|
| タイプ: | 肘、ティー、減力剤、帽子、フランジ、管 | 技術: | 造られる |
| OD:: | 60.30-610.00mm | 表面処理:: | の砂の圧延、サンド ブラスト サンド ブラスト |
| 作り方：: | ホットプッシュ | ||
| ハイライト: | ステンレス鋼 90 度エルボ,バット溶接の肘 |
||

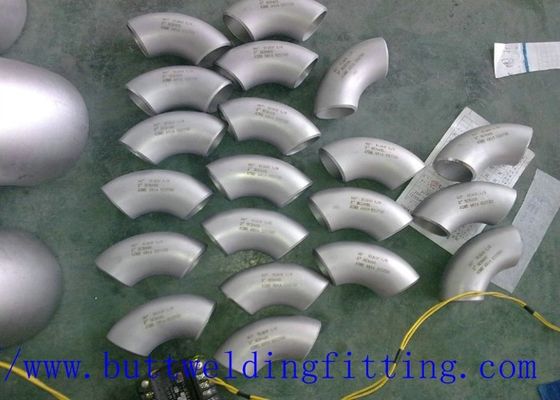

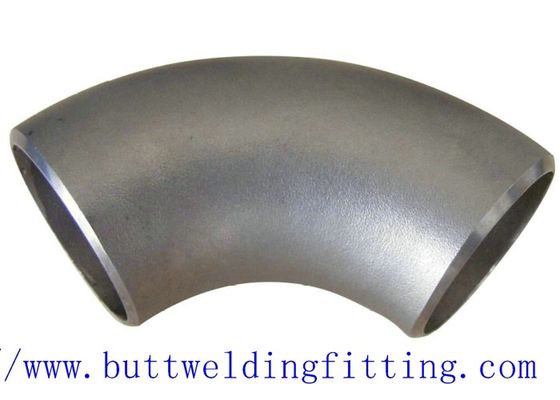

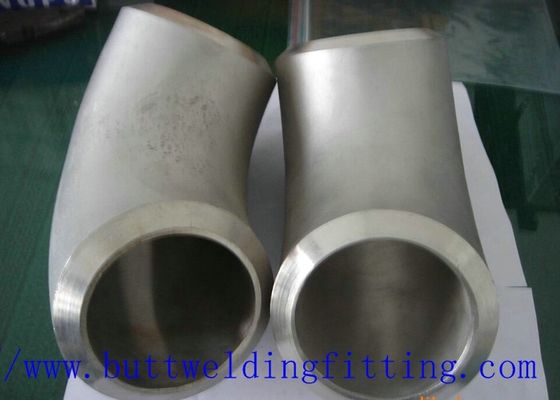

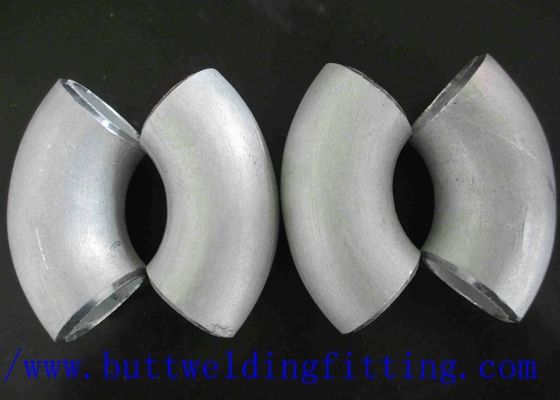

ステンレス鋼の304/316L管は終わる90Degree LRミラーを肘で突く
 |  |  |
| 45度 | 90度 | 180度 |
比較は私達の8ゲージの厚さ平均排気多岐管材料16のゲージ304の管と比較されたステンレス製の肘を造った
溶接の厳密な内部の表面を示すために清浄になった断面管および割れることのゼロ チャンス
サイズ:
継ぎ目が無い肘:1/2 " ~24" DN15~DN600
溶接の肘:6" ~72" DN150~DN1800
壁厚さ:
sch10、sch20、sch30、std、sch40、sch60のxs、sch80、sch100、sch120、sch140、sch160のxxs、sch5s、sch20s、sch40s、sch80s
最高の壁厚さ:200mm
材料
SS304、SS316L
Finishment:
酸のきれいのライン光沢、ミラーの光沢、砂吹き。
標準
GB/T12459-2005 GB/T13401-2005 GB/T10752-2005 SH/T3408-1996 SH/T3409-1996
SY/T0609-2006 SY/T0518-2002 SY/T0510-1998
DL/T695-1999 GD2000 GD87-1101
HG/T21635-1987 HG/T21631-1990
ASME B16.9-2007 ASME B16.25-2007
MSS SP 75-2008 MSS SP 43-2008
CSA Z245.11-05-2005
EN10253-1-1999 EN10253-2-2007 EN10253-3-2008 EN10253-4-2008
DIN2605-1-1992 DIN2605-2-1995
BS1640-1-1962 BS1640-2-1962 BS1640-3-1968 BS1640-4-1968 BS1965-1-1963
GOST17375-2001
フランス規格協会NF A 49-289-1990フランス規格協会NF A 49-170-1-1999フランス規格協会NF A 49-170-2-2009フランス規格協会NF A 49-170-3-2009フランス規格協会NF A 49-170-4-2009 ISO3419-1981 ISO5251-1981
JIS B2311-2009 JIS B2312-2009 JIS B2313-2009
工業プロセス
、絞り曲がること、機械で造る造ることおよびもっと押す
役立つ企業
私達の管の肘は多くの企業で等広く利用されている、発電のような、石油、天燃ガス、化学薬品、造船業、暖房、製紙、冶金学。
| NPS | O.D. D | 90度 長い半径 中心に終り | 45度 長い半径 中心に終り B | 90度 3D 中心に終り | 45度 3D 中心に終り B |
| 1/2 | 21.3 | 38 | 16 | - | - |
| 3/4 | 26.7 | 38 | 19 | 57 | 24 |
| 1 | 33.4 | 38 | 22 | 76 | 31 |
| 1つの¼ | 42.2 | 48 | 25 | 95 | 39 |
| 1つの½ | 48.3 | 57 | 29 | 114 | 47 |
| 2 | 60.3 | 76 | 35 | 152 | 63 |
| 2 ½ | 73 | 95 | 44 | 190 | 79 |
| 3 | 88.9 | 114 | 51 | 229 | 95 |
| 3 ½ | 101.6 | 133 | 57 | 267 | 111 |
| 4 | 114.3 | 152 | 64 | 305 | 127 |
| 5 | 141.3 | 190 | 79 | 381 | 157 |
| 6 | 168.3 | 229 | 95 | 457 | 189 |
| 8 | 219.1 | 305 | 127 | 610 | 252 |
| 10 | 273 | 381 | 159 | 762 | 316 |
| 12 | 323.8 | 457 | 190 | 914 | 378 |
| 14 | 355.6 | 533 | 222 | 1067 | 441 |
| 16 | 406.4 | 610 | 254 | 1219 | 505 |
| 18 | 457 | 686 | 286 | 1372 | 568 |
| 20 | 508 | 762 | 318 | 1524 | 632 |
| 22 | 559 | 838 | 343 | 1676 | 694 |
| 24 | 610 | 914 | 381 | 1829 | 757 |
| 26 | 660 | 991 | 406 | 1981年 | 821 |
| 28 | 711 | 1067 | 438 | 2134 | 883 |
| 30 | 762 | 1143 | 470 | 2286 | 964 |
| 32 | 813 | 1219 | 502 | 2438 | 1010 |
| 34 | 864 | 1295 | 533 | 2591 | 1073 |
| 36 | 914 | 1372 | 565 | 2743 | 1135 |
| 38 | 965 | 1448 | 600 | 2896 | 1200 |
| 40 | 1016 | 1524 | 632 | 3048 | 1264 |
| 42 | 1067 | 1600 | 660 | 3200 | 1326 |
| 44 | 1118 | 1676 | 695 | 3353 | 1389 |
| 46 | 1168 | 1753 | 727 | 3505 | 1453 |
| 48 | 1219 | 1829 | 759 | 3658 | 1516 |
| 次元の許容-肘 | |||||||
| すべての付属品のため | 肘90/45のdeg | 180°リターン | |||||
| わずかな管のサイズ（NPS） | Øの外 斜角 | Øの中 端に | 壁厚さ t / t1 | 薄暗い終える中心。A-B-C-M | 薄暗い集中させる中心。 O | 薄暗い表面に戻って。 K | 端のment一直線に並べなさい U |
| 1/2 2 1/2 | 1 | 0,8 | ない | 2 | 7 | 7 | 1 |
| 3 3 1/2 | 1 | 1,6 | より少し | 2 | 7 | 7 | 1 |
| 4 | +2 -1 | 1,6 | より | 2 | 7 | 7 | 1 |
| 5 a 6 | +3 -1 | 1,6 | 87,50% | 2 | 7 | 7 | 1 |
| 8 | 2 | 1,6 | 体言の | 2 | 7 | 7 | 1 |
| 10 | +4 -3 | 3,2 | tickness | 2 | 7 | 7 | 2 |
| 12 a 18 | +4 -3 | 3,2 | 3 | 10 | 7 | 2 | |
| 20 a 24 | +6 -5 | 4,8 | 3 | 10 | 7 | 2 | |
| 26 a 30 | +7 -5 | 4,8 | 3 | ..... | ..... | ..... | |
| 32 a 48 | +7 -5 | 4,8 | 5 | ..... | ..... | ..... | |
| 角状の許容 | ||
| ND | 角度を離れて最高 | 平面を離れて最高 |
| Q | P | |
| 1/2 a 4 | 1 | 2 |
| 5 a 8 | 2 | 4 |
| 10 a 12 | 3 | 5 |
| 14 a 16 | 3 | 7 |
| 18 a 24 | 4 | 10 |
| 26 a 30 | 5 | 10 |
| 32 a 42 | 5 | 13 |
| 44 a 48 | 5 | 20 |
