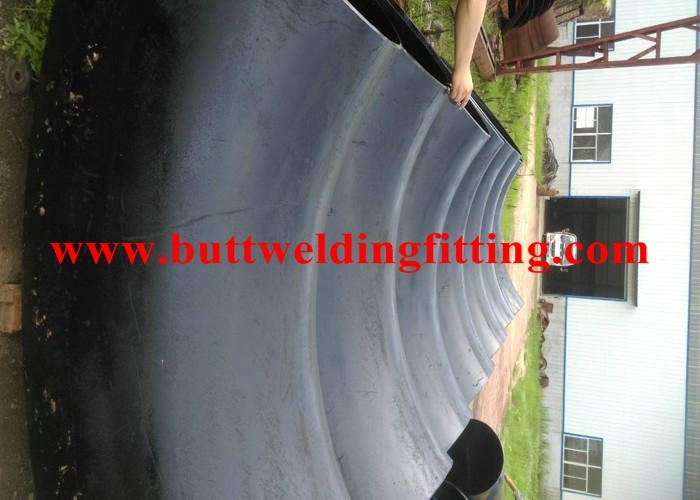

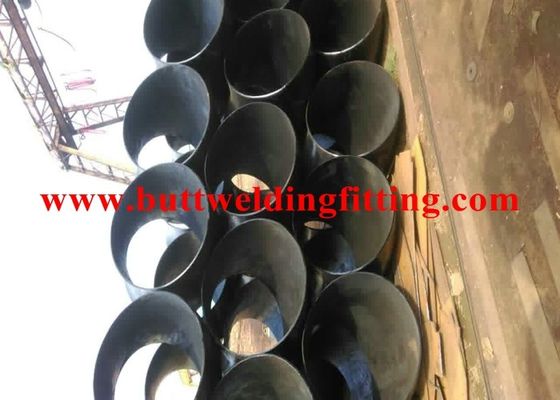

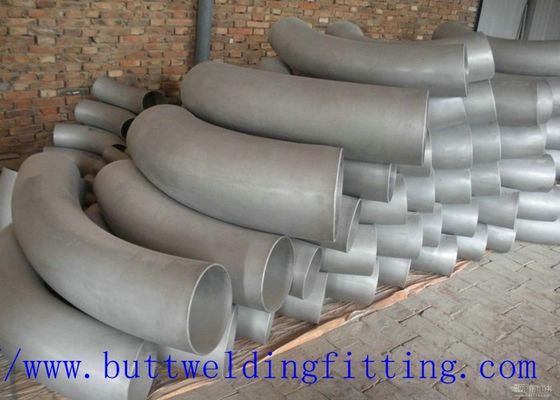

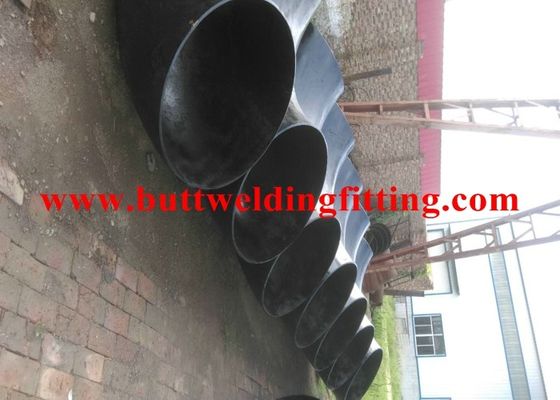

ステンレス鋼/炭素鋼の大口径のバット溶接の肘ASTM 304 316L
商品の詳細
| 製品名 | ステンレス鋼の肘 | タイプ | 肘、ティー、減力剤、帽子、フランジ、管 |
|---|---|---|---|
| 適用 | 産業 | 技術 | 造られる |
| OD | 60.30-610.00mm | 表面処理 | の砂の圧延、サンド ブラスト サンド ブラスト |
| 半径 | 第2 3D 5D | ||
| ハイライト | ステンレス鋼 90 度エルボ,バット溶接の肘 |
||
製品の説明

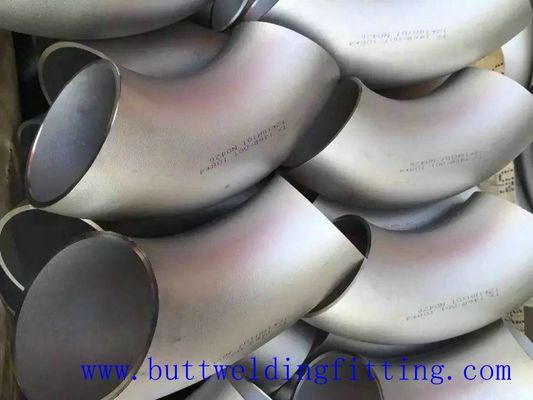

ステンレス鋼の304/316L管は終わる90Degree LRミラーを肘で突きます
Largの直径の肘は90°または45°角度で管のまっすぐな長さを、一般に結合する曲げられた接続の部分で、配管で、換気避けるように、妨害溶接および自動車適用がします。
サイズ:
5" - 62"インチ、DN15-DN1480
壁厚さ:Sch5-Sch160 XXS
材料:
炭素鋼:ASTM A234 WPB、WPC、ASTM A420 WPL1、WPL3、WPL6、WPHY42、46、52、56、60、65、70
合金鋼:ASTM A234 WP1、WP12、WP11、WP22、WP5、WP7、WP8、WP91 API5L X42 X52 X56 X60 X65 X70 X80
ステンレス鋼:ASME A403 WP304、304L、316、316L、310
標準:ANSI、DIN、JIS、GB、ASTM、YB SH、JB SY、HG、API ASME
使用法:
石油、化学薬品、力、ガス、冶金学。
私達の管の肘は多くの企業で等広く利用されています、発電のような、石油、天燃ガス、化学薬品、造船業、暖房、製紙、冶金学。
45度の長い半径の肘
明るい鋼鉄は45度の長い半径の肘の製造業者、輸出業者および製造者です。優秀な等級の原料を使用して製造された45度の長い半径の肘。バット溶接は異なった直径の接続管のために45度の長い半径の肘使用され、さまざまな化学薬品、建築工業、ペーパー、セメント及び船の建築者の広い適用を見つけます。
私達は私達の長い半径に45度の肘（1D D711.2~D1219.2）をするために高度の生産設備をだけでなく、製品品質を改善できるが採用しましたりまた原料を救います。
サイズ:
継ぎ目が無い肘:1/2 " ~24" DN15~DN600
溶接の肘:6" ~72" DN150~DN1800
壁厚さ:
sch10、sch20、sch30、std、sch40、sch60のxs、sch80、sch100、sch120、sch140、sch160のxxs、sch5s、sch20s、sch40s、sch80s
最高の壁厚さ:200mm
材料
炭素鋼:ASTM/ASME A234 WPB-WPC
合金鋼:ASTM/ASME A234 WP 1 WP 12 WP 11 WP 22 WP 5 WP 91 WP 911
ステンレス鋼:ASTM/ASME A403 WP 304-304L-304H-304LN-304N
ASTM/ASME A403 WP 316-316L-316H-316LN-316N-316Ti
ASTM/ASME A403 WP 321-321H ASTM/ASME A403 WP 347-347H
低温の鋼鉄:ASTM/ASME A402 WPL 3-WPL 6
高性能の鋼鉄:ASTM/ASME A860 WPHY 42-46-52-60-65-70
標準
GB/T12459-2005 GB/T13401-2005 GB/T10752-2005 SH/T3408-1996 SH/T3409-1996
SY/T0609-2006 SY/T0518-2002 SY/T0510-1998
DL/T695-1999 GD2000 GD87-1101
HG/T21635-1987 HG/T21631-1990
ASME B16.9-2007 ASME B16.25-2007
MSS SP 75-2008 MSS SP 43-2008
CSA Z245.11-05-2005
EN10253-1-1999 EN10253-2-2007 EN10253-3-2008 EN10253-4-2008
DIN2605-1-1992 DIN2605-2-1995
BS1640-1-1962 BS1640-2-1962 BS1640-3-1968 BS1640-4-1968 BS1965-1-1963
GOST17375-2001
フランス規格協会NF 49-289-1990フランス規格協会NF 49-170-1-1999フランス規格協会NF 49-170-2-2009フランス規格協会NF 49-170-3-2009フランス規格協会NF A 49-170-4-2009 ISO3419-1981 ISO5251-1981
JIS B2311-2009 JIS B2312-2009 JIS B2313-2009
工業プロセス
曲がり、絞り、押し、造り、機械で造り、そして多く
役立つ企業
私達の管の肘は多くの企業で等広く利用されています、発電のような、石油、天燃ガス、化学薬品、造船業、暖房、製紙、冶金学。
ASME B16.9のバット溶接45度の長い半径の肘次元
| NPS | O.D. D |
90度 長い半径 中心に終り A |
45度 長い半径 中心に終り B |
90度 3D 中心に終り A |
45度 3D 中心に終り B |
| 1/2 | 21.3 | 38 | 16 | - | - |
| 3/4 | 26.7 | 38 | 19 | 57 | 24 |
| 1 | 33.4 | 38 | 22 | 76 | 31 |
| 1つの¼ | 42.2 | 48 | 25 | 95 | 39 |
| 1つの½ | 48.3 | 57 | 29 | 114 | 47 |
| 2 | 60.3 | 76 | 35 | 152 | 63 |
| 2 ½ | 73 | 95 | 44 | 190 | 79 |
| 3 | 88.9 | 114 | 51 | 229 | 95 |
| 3 ½ | 101.6 | 133 | 57 | 267 | 111 |
| 4 | 114.3 | 152 | 64 | 305 | 127 |
| 5 | 141.3 | 190 | 79 | 381 | 157 |
| 6 | 168.3 | 229 | 95 | 457 | 189 |
| 8 | 219.1 | 305 | 127 | 610 | 252 |
| 10 | 273 | 381 | 159 | 762 | 316 |
| 12 | 323.8 | 457 | 190 | 914 | 378 |
| 14 | 355.6 | 533 | 222 | 1067 | 441 |
| 16 | 406.4 | 610 | 254 | 1219 | 505 |
| 18 | 457 | 686 | 286 | 1372 | 568 |
| 20 | 508 | 762 | 318 | 1524 | 632 |
| 22 | 559 | 838 | 343 | 1676 | 694 |
| 24 | 610 | 914 | 381 | 1829 | 757 |
| 26 | 660 | 991 | 406 | 1981年 | 821 |
| 28 | 711 | 1067 | 438 | 2134 | 883 |
| 30 | 762 | 1143 | 470 | 2286 | 964 |
| 32 | 813 | 1219 | 502 | 2438 | 1010 |
| 34 | 864 | 1295 | 533 | 2591 | 1073 |
| 36 | 914 | 1372 | 565 | 2743 | 1135 |
| 38 | 965 | 1448 | 600 | 2896 | 1200 |
| 40 | 1016 | 1524 | 632 | 3048 | 1264 |
| 42 | 1067 | 1600 | 660 | 3200 | 1326 |
| 44 | 1118 | 1676 | 695 | 3353 | 1389 |
| 46 | 1168 | 1753 | 727 | 3505 | 1453 |
| 48 | 1219 | 1829 | 759 | 3658 | 1516 |
ASME B16.9 45°の長い半径の肘の次元の許容
| 次元の許容-肘 | |||||||
| すべての付属品のため | 肘90/45のdeg | 180°リターン | |||||
| わずかな管のサイズ(NPS) | 外Ø 斜角 |
中Ø 端に |
壁厚さ t/t1 |
薄暗い終える中心。A-B-C-M | 薄暗い集中させる中心。 O |
薄暗い表面に戻って。 K |
端のment一直線に並べて下さい U |
| 1/2 2 1/2 | 1 | 0,8 | ない | 2 | 7 | 7 | 1 |
| 3 3 1/2 | 1 | 1,6 | より少し | 2 | 7 | 7 | 1 |
| 4 | +2 -1 | 1,6 | より | 2 | 7 | 7 | 1 |
| 5 6 | +3 -1 | 1,6 | 87,50% | 2 | 7 | 7 | 1 |
| 8 | 2 | 1,6 | 体言の | 2 | 7 | 7 | 1 |
| 10 | +4 -3 | 3,2 | tickness | 2 | 7 | 7 | 2 |
| 12 18 | +4 -3 | 3,2 | 3 | 10 | 7 | 2 | |
| 20 24 | +6 -5 | 4,8 | 3 | 10 | 7 | 2 | |
| 26 30 | +7 -5 | 4,8 | 3 | ..... | ..... | ..... | |
| 32 48 | +7 -5 | 4,8 | 5 | ..... | ..... | ..... | |
| 角状の許容 | ||
| ND | 角度を離れて最高 | 平面を離れて最高 |
| Q | P | |
| 1/2 4 | 1 | 2 |
| 5 8 | 2 | 4 |
| 10 12 | 3 | 5 |
| 14 16 | 3 | 7 |
| 18 24 | 4 | 10 |
| 26 30 | 5 | 10 |
| 32 42 | 5 | 13 |
| 44 48 | 5 | 20 |
