タイプ: | 板フランジ | OD: | 9.5から219mm |
---|---|---|---|
クラス評価: | 150#~2500# | 直面: | RF (上げられた表面);FF (平らな表面);RTJ (リング タイプ接合箇所);RJ (リング共同表面) TG (溝形の表面);MFM (男性および女性の表面) |
製造工程: | 押し、出版物、炉、鋳造物、等。 | パッキング: | 木の場合、パレット、顧客の要求に従うナイロン袋または |
MOQ: | 1pcs | 受渡し時間: | 量による10-100日 |
支払の言葉: | L/C、T/T | 郵送物: | FOBテンシン/上海、CFR、CIF等 |
適用: | パイプラインおよび弁の関係 | 表面処理: | 、2Bピクルスにされる、No.4のBA、ヘアライン、ミラー |
ハイライト: | 鍛造材のフランジおよび付属品,バット溶接フランジ |

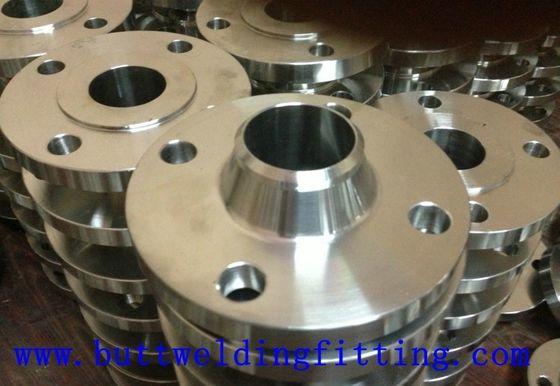

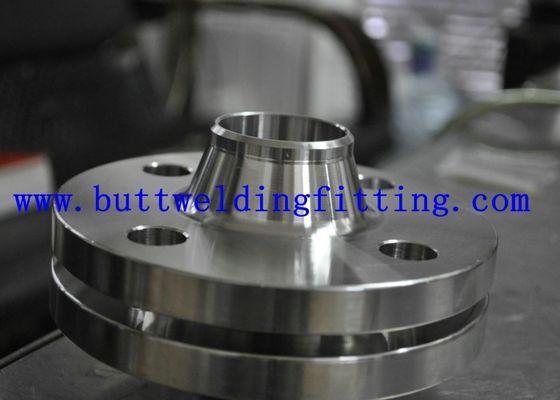

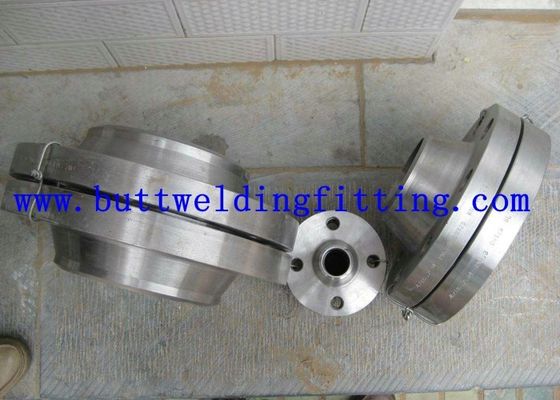

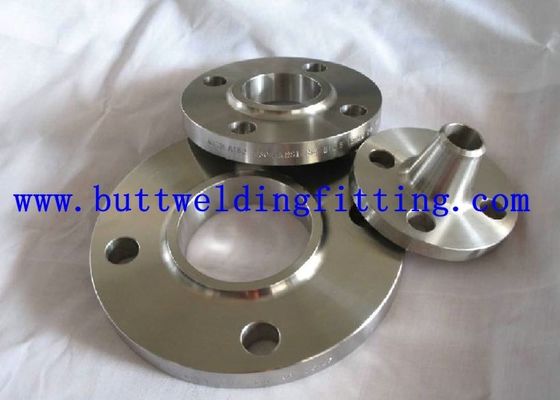

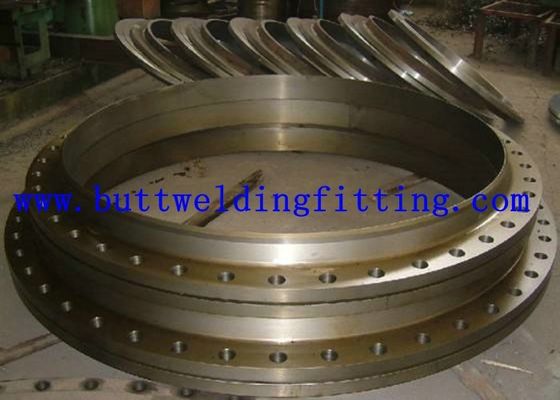

ANSI、ASME、ASAのB16.5版リング フランジは表面クラスを150/300/600上げました
サイズ:
材料:
標準:
原産地:
型式番号:
標準的なか標準外:
製品名:
タイプ:
表面処理:
技術:
適用:
貿易言葉:
サイズの範囲:
MOQ:
サンプル:
包装の細部:
1. 木パレット
2.反ぬれた編まれた袋
3.要求に応じて
配達細部:
最終的な量に従う7-10日、
フランジ次元及びおおよその固まり |
ANSI、ASME、ASA、B16.5 150lb/sq.in。版リング フランジRF | |||||||||
ø | D | b | g | m | J | k | 穴 | l | Kg. |
1/2」 | 88,9 | 11,1 | 34,9 | 30,2 | 22,3 | 60,3 | 4 | 15,9 | 0,400 |
3/4" | 98,4 | 12,7 | 42,9 | 38,1 | 27,7 | 69,8 | 4 | 15,9 | 0,700 |
1" | 107,9 | 14,3 | 50,8 | 49,2 | 34,5 | 79,4 | 4 | 15,9 | 0,800 |
1 1/4" | 117,5 | 15,9 | 63,5 | 58,8 | 43,2 | 88,9 | 4 | 15,9 | 1,100 |
1 1/2」 | 127,0 | 17,5 | 73,0 | 65,1 | 49,5 | 98,4 | 4 | 15,9 | 1,400 |
2" | 152,4 | 19,0 | 92,1 | 77,8 | 62,0 | 120,6 | 4 | 19,0 | 2,200 |
2 1/2」 | 177,8 | 22,2 | 104,8 | 90,5 | 74,7 | 139,7 | 4 | 19,0 | 3,600 |
3" | 190,5 | 23,8 | 127,0 | 107,9 | 90,7 | 152,4 | 4 | 19,0 | 4,100 |
3 1/2」 | 215,9 | 23,8 | 139,7 | 122,2 | 103,4 | 177,8 | 8 | 19,0 | 5,200 |
4" | 228,6 | 23,8 | 157,2 | 134,9 | 116,1 | 190,5 | 8 | 19,0 | 5,600 |
5" | 254,0 | 23,8 | 185,7 | 163,6 | 143,8 | 215,9 | 8 | 22,2 | 6,300 |
6" | 279,4 | 25,4 | 215,9 | 192,1 | 170,7 | 241,3 | 8 | 22,2 | 7,500 |
8" | 342,9 | 28,6 | 269,9 | 246,1 | 221,5 | 298,4 | 8 | 22,2 | 12,600 |
10" | 406,4 | 30,2 | 323,8 | 304,8 | 276,3 | 361,9 | 12 | 25,4 | 18,500 |
12" | 482,6 | 31,7 | 381,0 | 365,1 | 327,1 | 431,8 | 12 | 25,5 | 28,000 |
14" | 533,4 | 34,9 | 412,7 | 400,0 | 359,1 | 476,2 | 12 | 28,6 | 36,000 |
16" | 596,9 | 36,5 | 469,9 | 457,2 | 410,5 | 539,7 | 16 | 28,6 | 46,000 |
18" | 635,0 | 39,7 | 533,4 | 504,8 | 461,8 | 577,8 | 16 | 31,7 | 50,000 |
20" | 698,5 | 42,9 | 584,2 | 558,8 | 513,1 | 635,0 | 20 | 31,7 | 64,000 |
22" | 749,3 | 46,0 | 641,2 | 609,6 | 564,4 | 692,1 | 20 | 34,9 | 72,000 |
24" | 812,8 | 47,6 | 692,1 | 663,6 | 615,9 | 749,3 | 20 | 34,9 | 89,000 |
注:
1. Lap Joint 『厚さ』 (c)および『ハブを通した長さ』に含まれている0.06の(1.6mm)上げられた表面と(Y1)、(Y3)供給される以外クラス150のフランジ。 2。スリップオンのために、通された、ソケットの溶接はおよびフランジを重ね継ぎします、ハブは越えるべき基盤からのどちらかの垂直形づくか、または7度の範囲内で先を細くすることができます。 3.ブランク フランジはスリップオンのフランジのためにまたはハブなしで使用されるそれと同じハブとなされるかもしれません。 4。ガスケットの表面および裏側(ボルトで固定することのための座面)は1度の内で平行になされます。平行を達成するためには、点の直面はMSS SP-9に従って厚さ(c)を減らさないで、遂行されます。 5.ソケット(d)の深さは製造業者の選択に3インチ上の3インチによるサイズのだけANSI B 16.5によって、ありますカバーされます。 |
ANSI、ASME、ASA、B16.5 300lb/sq.in。板フランジRF | |||||||||
ø | D | b | g | m | J | k | 穴 | l | Kg. |
1/2」 | 95,6 | 14,3 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9 | 0,700 |
3/4" | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0 | 1,100 |
1" | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1,400 |
1 1/4" | 133,3 | 19,0 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0 | 1,800 |
1 1/2」 | 155,6 | 20,6 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 2,600 |
2" | 165,1 | 22,2 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0 | 3,400 |
2 1/2」 | 190,5 | 25,4 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 4,400 |
3つ | 209,5 | 28,6 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 6,100 |
3 1/2」 | 228,6 | 30,2 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 22,2 | 7,500 |
4" | 254,0 | 31,7 | 157,2 | 146,0 | 116,1 | 200,0 | 8 | 22,2 | 10,100 |
5" | 279,4 | 34,9 | 185,7 | 177,8 | 143,8 | 234,9 | 8 | 22,2 | 12,500 |
6" | 317,5 | 36,5 | 215,9 | 206,4 | 170,7 | 269,9 | 12 | 22,2 | 14,100 |
8" | 381,0 | 41,3 | 269,9 | 260,3 | 221,5 | 330,2 | 12 | 25,4 | 24,800 |
10" | 444,5 | 47,6 | 323,8 | 320,7 | 276,3 | 387,3 | 16 | 28,6 | 37,100 |
12" | 520,7 | 50,8 | 381,0 | 374,6 | 327,1 | 450,8 | 16 | 31,7 | 50,000 |
14" | 584,2 | 54,0 | 412,7 | 425,4 | 359,1 | 514,3 | 20 | 31,7 | 70,000 |
16" | 647,7 | 57,1 | 469,9 | 482,6 | 410,5 | 571,5 | 20 | 34,9 | 90,000 |
18" | 711,2 | 60,3 | 533,4 | 533,4 | 461,8 | 628,6 | 24 | 34,9 | 112,000 |
20" | 774,7 | 63,5 | 584,2 | 584,2 | 513,1 | 685,8 | 24 | 34,9 | 133,000 |
22" | 838,2 | 66,7 | 641,2 | 641,2 | 564,4 | 742,9 | 24 | 41,3 | 197,000 |
24" | 914,4 | 69,8 | 692,1 | 701,7 | 615,9 | 812,8 | 24 | 41,3 | 208,000 |
注:
1. Lap Joint 『厚さ』 (c)および『ハブを通した長さ』に含まれている0.06の(1.6mm)上げられた表面と(Y1)、(Y3)供給される以外クラス300のフランジ。 2。スリップオンのために、通された、ソケットの溶接はおよびフランジを重ね継ぎします、ハブは越えるべき基盤からのどちらかの垂直形づくか、または7度の範囲内で先を細くすることができます。 3.ブランク フランジはスリップオンのフランジのためにまたはハブなしで使用されるそれと同じハブとなされるかもしれません。 4。ガスケットの表面および裏側(ボルトで固定することのための座面)は1度の内で平行になされます。平行を達成するためには、点の直面はMSS SP-9に従って厚さ(c)を減らさないで、遂行されます。 5.ソケット(d)の深さは製造業者の選択に3インチ上の3インチによるサイズのだけANSI B 16.5によって、ありますカバーされます。 |
ANSI、ASME、ASA、B16.5 600lb/sq.in。板フランジRF | |||||||||
ø | D | b | g | m | J | k | 穴 | l | Kg. |
1/2」 | 95,2 | 14,3 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9 | 0,800 |
3/4" | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0 | 1,400 |
1" | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1,600 |
1 1/4" | 133,3 | 20,6 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0 | 2,100 |
1 1/2」 | 155,6 | 22,2 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 3,100 |
2" | 165,1 | 25,4 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0 | 3,700 |
2 1/2」 | 190,5 | 28,6 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 5,400 |
3つ | 209,5 | 31,7 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 7,300 |
3 1/2」 | 228,6 | 34,9 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 25,4 | 8,900 |
4" | 273,0 | 38,1 | 157,2 | 152,4 | 116,1 | 215,9 | 8 | 25,4 | 11,800 |
5" | 330,2 | 44,4 | 185,7 | 188,9 | 143,8 | 266,7 | 8 | 28,6 | 24,500 |
6" | 355,6 | 47,6 | 215,9 | 222,2 | 170,7 | 292,1 | 12 | 28,6 | 29,500 |
8" | 419,1 | 55,6 | 269,9 | 273,0 | 221,5 | 349,2 | 12 | 31,7 | 43,000 |
10" | 508,0 | 63,5 | 323,8 | 342,8 | 276,3 | 431,8 | 16 | 34,9 | 70,000 |
12" | 558,8 | 66,7 | 381,0 | 400,0 | 327,1 | 488,9 | 20 | 34,9 | 86,000 |
14" | 603,2 | 69,8 | 412,7 | 431,8 | 359,1 | 527,0 | 20 | 38,1 | 100,000 |
16" | 685,8 | 76,2 | 469,9 | 495,3 | 410,5 | 603,2 | 20 | 41,3 | 142,000 |
18" | 742,9 | 82,5 | 533,4 | 546,1 | 461,8 | 654,0 | 20 | 44,4 | 175,000 |
20" | 812,8 | 88,9 | 584,2 | 609,6 | 513,1 | 723,9 | 24 | 44,4 | 232,000 |
22" | 869,9 | 95,2 | 641,2 | 666,7 | 564,4 | 777,9 | 24 | 47,6 | 292,000 |
24" | 939,8 | 101,6 | 692,1 | 717,5 | 615,9 | 838,2 | 24 | 50,8 | 330,000 |
注:
1. Lap Joint 『厚さ』 (c)および『ハブを通した長さ』に含まれていない0.25の(6.35mm)上げられた表面と(Y1)、(Y3)供給される以外クラス600のフランジ。 2。スリップオンのために、通された、ソケットの溶接はおよびフランジを重ね継ぎします、ハブは越えるべき基盤からのどちらかの垂直形づくか、または7度の範囲内で先を細くすることができます。 3.ブランク フランジはスリップオンのフランジのためにまたはハブなしで使用されるそれと同じハブとなされるかもしれません。 4。ガスケットの表面および裏側(ボルトで固定することのための座面)は1度の内で平行になされます。平行を達成するためには、点の直面はMSS SP-9に従って厚さ(c)を減らさないで、遂行されます。 5.サイズの次元は1/2から3 1/2クラス400のフランジのためのと同じです。 6.ソケット(d)の深さは製造業者の選択に3インチ上の3インチによるサイズのだけANSI B 16.5によって、ありますカバーされます。 |
生産能力及び購入細部 | ||
1。 | 供給のフランジ次元DN15 - DN2000 (1/2」- 80")、造られたフランジ。 | |
2。 | 物質的な炭素鋼:ASTM A105、A181、A350 LF1、A350LF2、A350LF3、A36、A234 WPB、Q235B、20#、20Mn等。 | |
3。 | 物質的なステンレス鋼:ASTM A182 F304、F304L、F316、F316L、F321等。 | |
4。 | フランジの反錆:浸る反錆オイル、黒いペンキ、黄色いペンキのコーティング、熱い電流を通された、風邪によって電流を通される等。 | |
5。 | 月例出力:1ヶ月あたりの3000トン。 | |
6。 | 出荷条件:CIF、CFR、FOB、EXW。 | |
7。 | 支払の言葉:電信送金(T/T)、変更できないL/C一覧で等。 | |
8。 | 最低順序量:1Ton。 | |
9。 | 品質保証:EN10204 3.1証明書、製造所の証明書、第三者の点検、自由な取り替えサービス。 |
