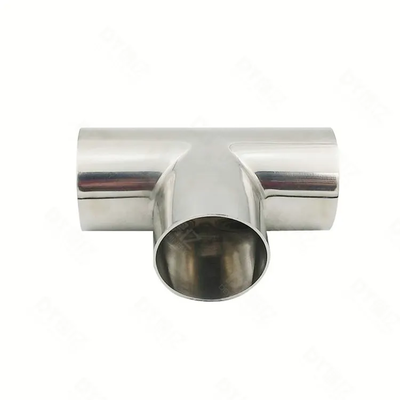

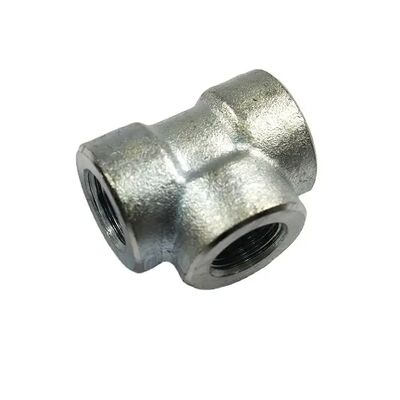

ASTM A403 WP347H ナイオビウム安定化高炭素ステンレス鋼 均等ティ バット 溶接フィッティング
商品の詳細
| 材料 | ASTM A403 WP347H / UNS S34709 (Nb 安定化高炭素 347) | 標準 | ASME B16.9、ASME B16.11、ASME B16.28、MSS SP-43 |
|---|---|---|---|
| サイズ範囲 | 1" - 36" (DN25 - DN900) | 使用温度 | 最大 870°C (1600°F) 連続 |
| ハイライト | ニオビウム安定化WP347H Tee,高炭素クレイプ耐性フィッティング,温度上昇 温度上昇 温度上昇 |
||
製品の説明
ASTM A403 WP347H ニオブ安定化ステンレス鋼同等ティー高炭素突合せ溶接 ASME B16.9 1 インチ～ 36 インチ SCH40S
ASTM A403 WP347H ニオブ安定化ステンレス鋼同等ティー - 高炭素グレード
TOBO は、高温用途向けに ASTM A403 WP347H ニオブ (コロンビウム) 安定化ステンレス鋼同等ティーを供給しています。より高い炭素含有量とニオブの安定化により、540°C (1000°F) を超える温度で優れたクリープ強度と耐酸化性が得られるため、高温ボイラーや圧力容器の配管システムに最適です。
製品仕様
- 製品：ステンレス鋼同等ティー - WP347H ハイカーボン
- 材料グレード:ASTM A403 WP347H (UNS S34709 / 1.4912)
- サイズ範囲:1" - 36" (DN25 - DN900)
- 壁の厚さ:SCH10S、SCH40S、SCH80S、SCH160、STD、XS、XXS
- タイプ：イコールティー、シームレス/溶接突合せ溶接
- 規格:ASME B16.9、ASME B16.11、ASME B16.28、MSS SP-43
WP347H と WP347 の化学比較
| 学年 | C (%) | Cr(%) | ニッケル(%) | Nb+Ta (%) | 主な機能 |
|---|---|---|---|---|---|
| WP347 | ≤ 0.08 | 17.0～20.0 | 9.0～13.0 | 10*C 最小 - 1.00 最大 | 標準ニオブ安定化 |
| WP347H | 0.04～0.10 | 17.0～20.0 | 9.0～13.0 | 8*C 最小 - 1.00 最大 | 高温クリープ強度の向上 |
主な利点
- 優れた耐クリープ性:WP347 よりも高い炭素含有量により、540°C を超える高温でのクリープ破断強度が向上します
- ニオブの安定化:溶接および整備中の炭化クロムの析出による粒界腐食を防止します。
- 延長された耐用年数:標準の 304H および 316H グレードが限界に達する連続高温操作に最適
- 完全なドキュメント:EN 10204 3.1 / 3.2 材料認証、完全な化学的および機械的試験レポートが利用可能
- ASME コードへの準拠:ASME B31.1 および B31.3 の圧力配管用途に最適
アプリケーション
発電所の過熱器および再熱器の管、製油所のヒーター管、高温化学反応器、エチレン分解炉、蒸気ヘッダー、ボイラー圧力部品、接触改質器ユニット、ガスタービン排気システム
等価ティー寸法表
| 呼び径 | DN | 外径(インチ) | SCH40S ウォール | SCH80S ウォール | 中心から端まで (インチ) |
|---|---|---|---|---|---|
| 1" | 25 | 1.315 | 0.133 | 0.179 | 1.50 |
| 2" | 50 | 2.375 | 0.154 | 0.218 | 2.50 |
| 3" | 80 | 3.500 | 0.216 | 0.300 | 3.38 |
| 4" | 100 | 4.500 | 0.237 | 0.337 | 4.13 |
| 6" | 150 | 6.625 | 0.280 | 0.432 | 5.63 |
| 8インチ | 200 | 8.625 | 0.322 | 0.500 | 7.00 |
| 10" | 250 | 10.750 | 0.365 | 0.500 | 8.50 |
| 12インチ | 300 | 12.750 | 0.375 | 0.500 | 10.00 |
| 14" | 350 | 14.000 | 0.375 | 0.500 | 11.00 |
| 16インチ | 400 | 16.000 | 0.375 | 0.500 | 12.00 |
| 18インチ | 450 | 18.000 | 0.375 | 0.500 | 13.50 |
| 20" | 500 | 20.000 | 0.375 | 0.500 | 15.00 |
| 24インチ | 600 | 24.000 | 0.375 | 0.500 | 17.00 |
| 30" | 750 | 30.000 | 0.375 | - | 20.00 |
| 36" | 900 | 36.000 | 0.375 | - | 24.00 |
追加情報
- パッキング：合板ケースまたはパレット
- HSコード:73072300
- 利用可能なNDT:UT、RT、PT、PMI
WP347H 高温ステンレス鋼継手の問い合わせおよび競争力のある価格については、TOBO にお問い合わせください。
