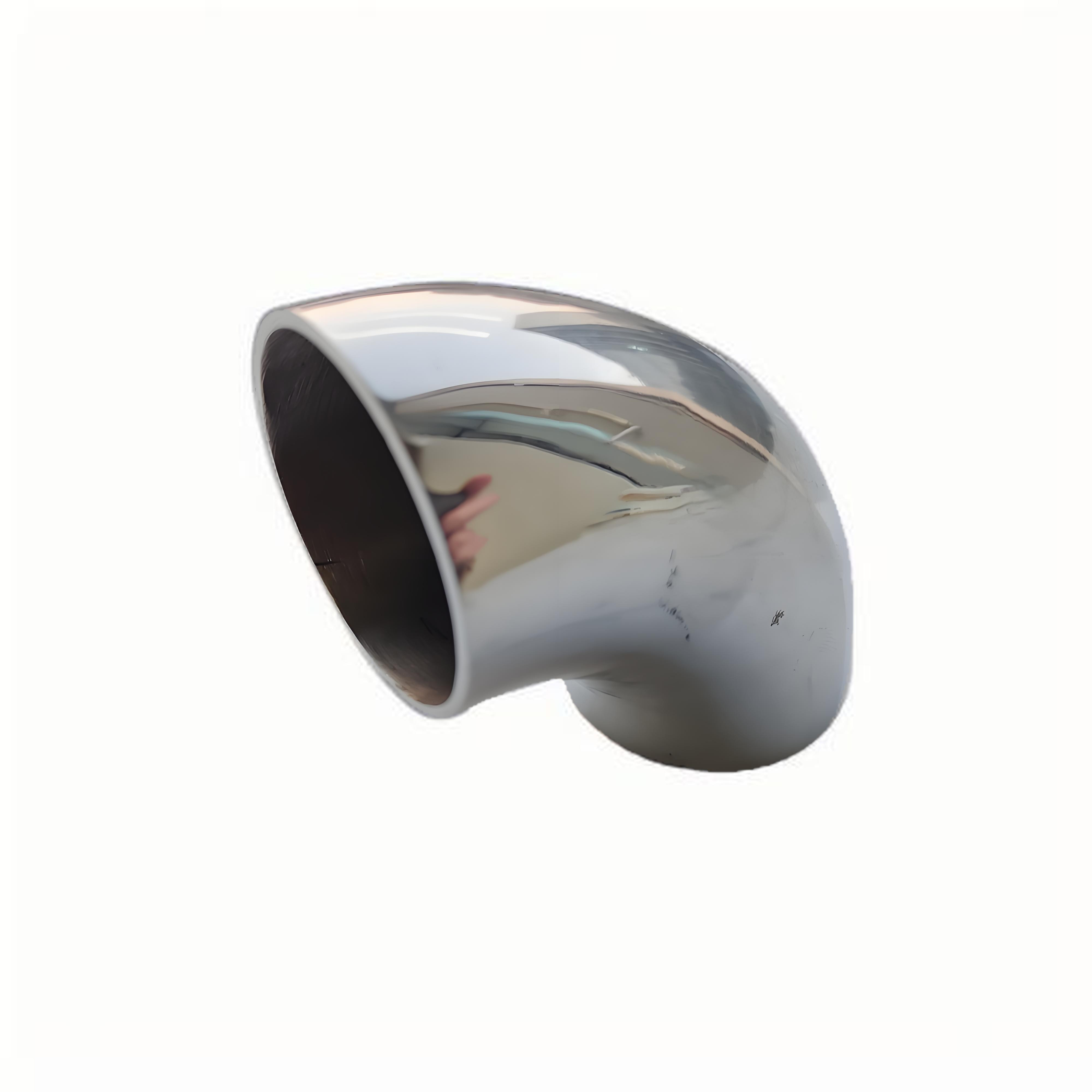

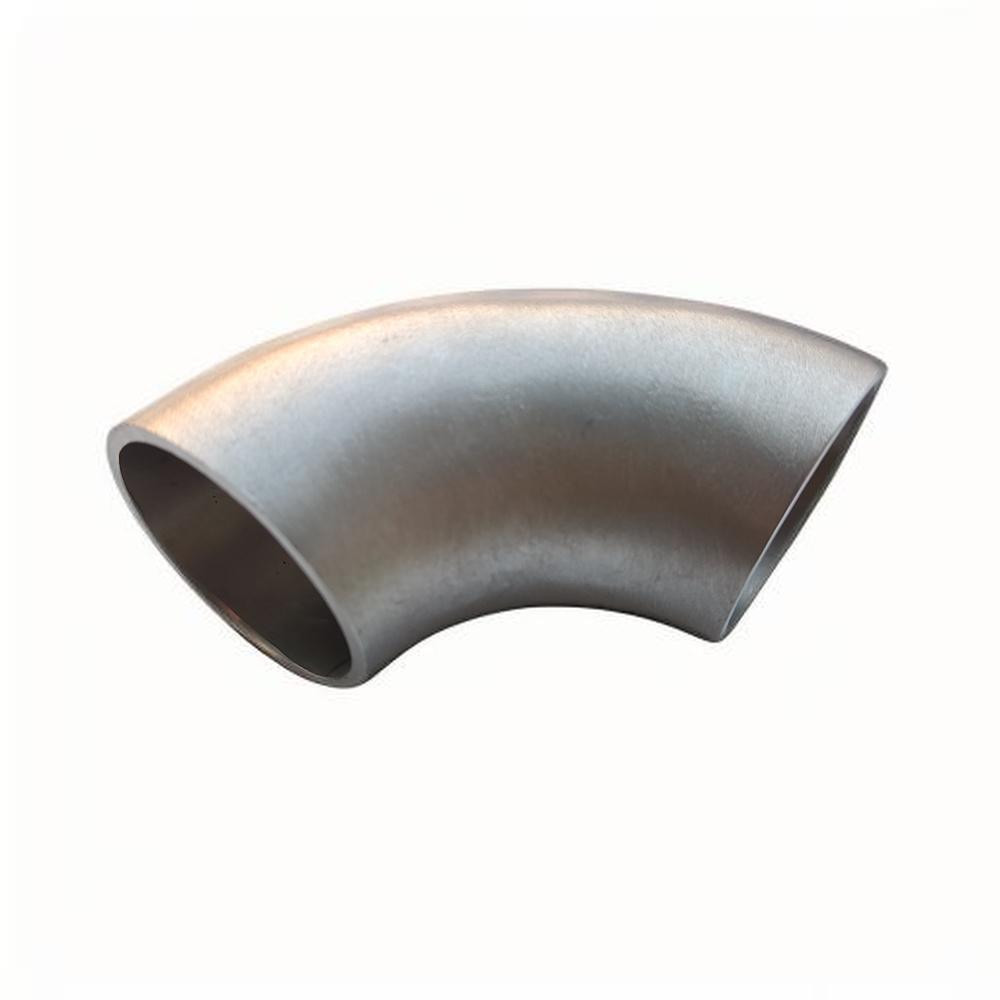

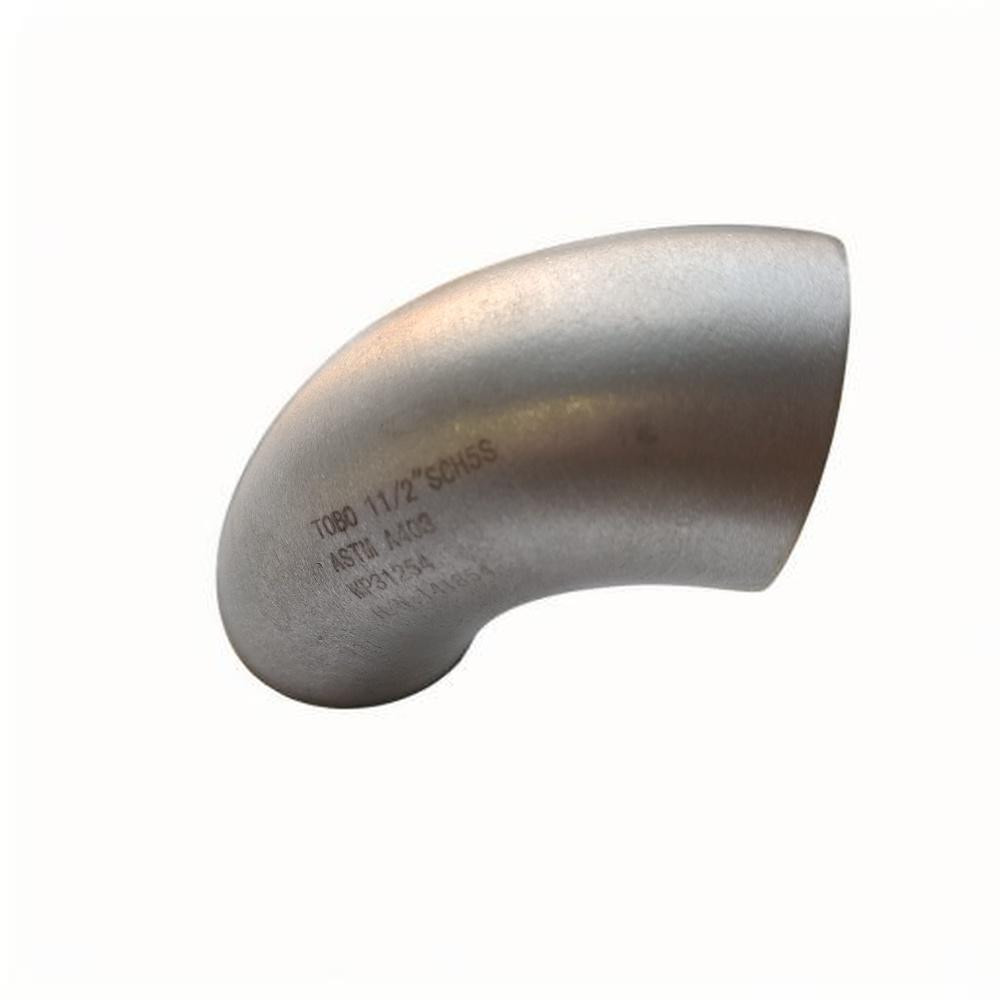

溶液焼きなまし 316 ステンレス鋼 90 度 LR エルボ ASTM A403
商品の詳細
| 製品名 | 溶体化処理ステンレス鋼突合せ溶接エルボ | 応用 | 高温での化学および石油化学処理 |
|---|---|---|---|
| 材質グレード | 316 ステンレス鋼 (ASTM A403 WP316-S) | 熱処理 | 1040℃で溶体化アニールした後、水焼入れ |
| 接続タイプ | 突合せ溶接ベベルエンド (ASME B16.9) | 半径を曲げます | ロングラジアス(R=1.5D) |
| くねり角度 | 90度 | サイズ範囲 | 1/2インチ～24インチNB |
| ハイライト | 溶体化処理エルボ,316 SS ロング半径,ASTM A403 WP316 |
||
製品の説明
溶液退火 316 不锈钢 90 度 LR 弯头 ASTM A403
该溶液退火 316 不锈钢 90 度长半径弯头，完全符合ASTM A403 WP316-S制造，专为对晶间腐蚀具有极高抵抗力的关键工艺管道系统而设计。在 1040°C (1904°F) 下进行固溶退火热处理，然后快速水淬，可溶解在焊接或热成型过程中在晶界形成的碳化铬析出物。这种冶金修复可重新均匀化奥氏体微观结构，有效重新敏化材料，并恢复其在酸性工艺环境中固有的抗晶间腐蚀能力。对于管道系统会遇到热有机酸、氧化介质和含氯工艺流的化工厂、炼油装置和石化设施，这种对接焊弯头配件可提供非退火替代品无法比拟的可靠长期完整性。
该固溶退火弯头的长半径 (R=1.5D) 几何形状可实现平滑、渐进的流动方向变化，与短半径配置相比，可最大限度地减少湍流引起的侵蚀和压力损失。每个符合 ASTM A403 标准的配件均根据 ASTM A262 Practice E (Strauss Test) 进行IGC（晶间腐蚀）测试，以验证固溶退火工艺已达到所需的敏化抗性。对接焊坡口端面根据 ASME B16.9 尺寸加工，确保了现场全熔透 GTAW 或 SMAW 焊接所需的均匀根部间隙和密封面几何形状。对于根据 ASME B31.3 工艺管道或 ASME B31.1 发电管道规范指定管道系统的工程师来说，这款固溶退火 316 不锈钢弯头代表了一种完全符合规范、可追溯且有据可查的配件解决方案。
技术规格
| 参数 | 规格 |
|---|---|
| 产品类型 | 90 度长半径对接焊弯头 |
| 材料标准 | ASTM A403 WP316-S (无缝) |
| 热处理 | 固溶退火，1040°C ± 14°C，水淬 |
| 连接标准 | 对接焊坡口端面，符合 ASME B16.9 |
| 弯曲半径 | 长半径 (R = 1.5 * 公称直径) |
| 尺寸范围 | 1/2" 至 24" NB (DN15 至 DN600) |
| 壁厚等级 | Sch 10S, 40S, 80S, 160 |
| 温度范围 | -196°C 至 816°C (-321°F 至 1500°F) |
| IGC 测试标准 | ASTM A262 Practice E (Strauss Test) |
| 端部坡口角度 | 37.5° ± 2.5° |
| 认证 | ISO 9001:2015, PED 2014/68/EU, NACE MR0175 |
| 材料测试报告 | EN 10204 Type 3.1，含 IGC 报告 |
主要优点和应用领域
- 恢复的晶间腐蚀抗性： 固溶退火工艺在 1040°C 下进行，然后快速淬火，可完全溶解在晶界沉淀的碳化铬，恢复保护性氧化铬钝化层，并消除在酸性介质中发生晶间腐蚀的敏感性。
- 已验证的 IGC 性能： 每个热处理批次均使用沸腾的硫酸铜-硫酸溶液进行 ASTM A262 Practice E Strauss 测试。在 15 小时的暴露和 180 度弯曲测试后未出现晶间开裂，为重新敏化抗性提供了有据可查的证明。
- 完全符合 ASTM A403 标准： 固溶退火弯头符合 ASTM A403 的所有要求，包括化学成分 (C ≤ 0.08%, Cr 16-18%, Ni 10-14%, Mo 2-3%)、拉伸性能 (≥515 MPa UTS, ≥205 MPa YS) 和扁平试验验收标准。
- 化工厂： 对于输送高达 400°C 的热乙酸、甲酸、磷酸和混合有机酸流的工艺管道至关重要，在这些管道中，敏化的 316 不锈钢会因晶间腐蚀而过早失效。
- 炼油加氢处理装置： 用于高压反应器流出物管道、分馏塔顶系统和含硫废水汽提塔回路，这些回路结合了高温和含 H2S 的环境，要求同时进行固溶退火和符合 NACE MR0175 标准。
- 石化乙烯装置： 适用于淬火水、碱洗和焦油加氢管道回路，在这些回路中，工艺侧腐蚀与外部保温层 CUI（绝缘层下腐蚀）条件相结合，可能导致非退火配件发生晶间腐蚀。
- 制药和精细化工： 用于反应器夹套冷却回路、溶剂回收管道和就地清洗分配集管，在这些地方，使用热酸性溶液进行间歇式工艺清洗可能会导致焊接或冷加工不锈钢部件的晶界腐蚀。
- 核电站辅助系统： 用于核电站的辅助冷却水、化学和体积控制以及废物处理系统，根据 ASME Section III 采购规范，这些系统强制要求使用符合 ASTM A403 标准、具有完整可追溯性和 IGC 测试报告的材料。
常见问题解答
问：为什么固溶退火对于化工厂使用的 316 不锈钢弯头至关重要？
答：在对接焊弯头的制造过程中，热成型操作会将材料加热到 425-870°C (800-1600°F) 的敏化温度范围。在此范围内，铬原子在晶界与碳结合形成碳化铬析出物 (Cr23C6)。这些析出物会使相邻的晶界区域的铬含量降低到不锈钢钝化所需的 12% 以下。结果是微观结构在暴露于酸性工艺介质时容易发生晶间腐蚀。在 1040°C 下固溶退火弯头可将这些碳化铬重新溶解到溶液中，而快速水淬则将铬锁定在奥氏体基体中的均匀分布。如果没有这种热处理，即使主体材料成分看起来可接受，暴露在化学环境中的 316 弯头配件也可能在服役数月内因晶界腐蚀而失效。
问：与短半径弯头相比，长半径几何形状对工艺管道有什么好处？
答：长半径 (R=1.5D) 固溶退火弯头与较短的 R=1.0D 几何形状相比，提供了更平缓的流动路径过渡。对于工艺管道应用，这会导致每个配件的压降降低约 30%，减少浆料或颗粒状流中的侵蚀速率，并提供足够的直管段长度以进行环焊缝的正确射线检测。根据 ASME B31.3 和 B31.1，长半径是工艺和发电管道的默认标准，除非空间限制特别要求使用短半径弯头。对于化工厂来说，最小化泵送能耗和最大化设备寿命是运营优先事项，长半径 ASTM A403 弯头比其短半径对应物具有可衡量的总拥有成本优势。
问：每个固溶退火 316 不锈钢弯头附带哪些文件？
答：每个配件均附带一套完整的 EN 10204 Type 3.1 认证文件，包括：(1) 起始熔炼的化学成分分析，并可追溯至轧钢厂证书，(2) 力学性能测试结果（抗拉强度、屈服强度、断裂伸长率和面积减少量），(3) 固溶退火时间-温度图及淬火介质规格，(4) ASTM A262 Practice E IGC 测试报告，包含通过/失败判定和测试参数，(5) 尺寸检验报告，验证符合 ASME B16.9 公差，包括外径、壁厚、中心到面尺寸和坡口几何形状，以及 (6) 目视和表面状况检验报告。对于符合 NACE MR0175 标准的订单，我们还将提供硬度测试结果（最大 ≤22 HRC）以及符合性声明证书，验证此固溶退火弯头配件已满足所有含硫服务要求。
