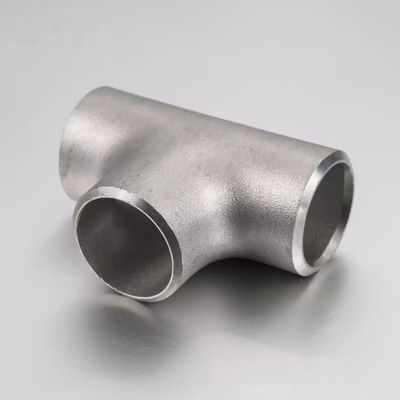

海上品種 高圧ステンレス鋼 バット ウェルド ティー 2500lbs SCH80S 316L
商品の詳細
| 製品名 | 海洋オフショアグレード 2500lbs ステンレス鋼突合せ溶接ティー | 圧力定格 | クラス 2500 (2500 ポンド) |
|---|---|---|---|
| 材質グレード | ASTM A403 WP316L / 1.4404 | 耐食性 | PREN ≥24、海水グレード |
| 海洋分類 | DNV、ABS、ロイド レジスター、BV 準拠 | 応用 | 海洋プラットフォーム、FPSO、海中マニホールド、海洋工学 |
| ハイライト | 海洋オフショアティー,高圧突合せ溶接ティー,2500ポンドステンレスTシャツ 316L |
||
製品の説明
マリンオフショアグレード高圧ステンレス鋼突合せ溶接ティー 2500lbs SCH80S 316L
このマリンオフショアグレード高圧ステンレス鋼突合せ溶接ティーは、オフショア石油・ガスプラットフォーム、FPSO船、海洋エンジニアリングプロジェクトの極限環境向けに特別に設計されています。ASTM A403 WP316L製で、モリブデン含有量（2.0-3.0%）を強化し、海水や塩化物豊富な海洋大気中での孔食および隙間腐食に対する優れた耐性を実現しています。この高圧ティーは、常温で2500lbs（クラス2500）の圧力定格に十分な肉厚を持つASME B16.9に準拠して設計されています。SCH80Sの最小肉厚とWP316L材料の組み合わせにより、海水サービス要件に相当する塩化物孔食耐性でPREN ≥24を実現します。各マリンオフショアグレード高圧ステンレス鋼突合せ溶接ティーは、定格圧力の1.5倍での静水圧試験を受け、DNV、ABS、Lloyds Registerの海洋分類要件をサポートするNDTおよび完全な認証書類が付属しています。
技術仕様
| パラメータ | 仕様 |
|---|---|
| 材料グレード | ASTM A403 WP316L / UNS S31603 / 1.4404 |
| 圧力定格 | クラス2500（2500 lbs） ASME B16.5圧力クラス相当 |
| タイプ | 等径ティー / 異径ティー |
| サイズ範囲 | 1/2" - 12" (DN15 - DN300) 2500lbs定格用 |
| 肉厚 | SCH80S最小（大型サイズはSCH160、XXS） |
| 規格 | ASME B16.9, ASTM A403, NACE MR0175 |
| 耐食性 | PREN ≥24, 臨界孔食温度（CPT） ≥25℃ ASTM G48準拠 |
| 海洋分類 | DNV, ABS, Lloyds Register, BV要件に準拠して設計 |
| 試験 | 静水圧試験 1.5* MAWP, RT/PT/PMI利用可能 |
| 表面処理 | 酸洗・不動態化、オプションで海洋グレードコーティング |
主な利点と適用分野
- 優れた海水耐食性: マリンオフショアグレードWP316L高圧ステンレス鋼突合せ溶接ティーは、2.0-3.0%のモリブデン含有量によりPREN ≥24を実現し、飛沫ゾーンや水中サービスを含む塩化物豊富な海洋環境での孔食および隙間腐食に対する実証済みの耐性を提供します。
- 2500lbs高圧容量: SCH80Sの最小肉厚により、突合せ溶接ティーはクラス2500定格までの設計圧力を安全に保持でき、オフショア設備での高圧油圧システム、化学薬品注入、ウェルヘッド制御ラインに適しています。
- オフショア生産プラットフォーム: 固定および浮体式生産プラットフォームのトップサイドプロセス配管、海水リフトシステム、消防用水リングメイン、生産水処理システム向けに設計されています。
- FPSO & FLNG船: 海洋グレードの耐食性と高圧定格の組み合わせは、動的な船体運動条件下での要求の厳しいFPSOトップサイドプロセスおよびユーティリティ配管要件を満たします。
- 海底マニホールド & テンプレート: WP316L材料と2500lbs圧力定格は、極端な水深と圧力で作動する海底生産システムマニホールド配管に適しています。
- 海洋エンジニアリング & 造船: 海洋分類機関の承認を必要とする船舶の海水冷却、バラスト水処理、消防システム配管向けに認定されています。
よくある質問
このステンレス鋼突合せ溶接ティーは、マリンオフショア用途に適していますか？
当社のマリンオフショアグレード高圧ステンレス鋼突合せ溶接ティー（WP316L製）は、複数の属性によりオフショアサービス向けに特別に認定されています。2.0-3.0%のモリブデン含有量は、海水および海洋大気腐食に対する耐性に必要な重要な孔食耐性相当数（PREN ≥24）を提供します。2500lbsの圧力定格は、オフショアプラットフォームで一般的な高圧システムに対応します。SCH80Sの肉厚は、圧力要件を超える追加の腐食許容範囲を提供します。製造管理により、生産流体中にH2Sが存在する可能性があるサワーサービス向けのNACE MR0175への準拠が保証されます。また、PMI試験を含む完全な材料認証パッケージは、オフショア設置承認のためのDNV、ABS、Lloyds Register、Bureau Veritasなどの主要海洋分類機関のトレーサビリティ要件をサポートします。
2500lbsの圧力定格は、ティー継手の肉厚と重量にどのように影響しますか？
当社のマリンオフショアグレード高圧ステンレス鋼突合せ溶接ティーの2500lbs圧力定格は、標準のSCH40またはSCH80継手よりも大幅に厚い肉厚を必要とします。例えば、WP316L製の4" NPSクラス2500突合せ溶接ティーは、通常、SCH160またはXXSに相当する肉厚を必要とし、これは標準のSCH40よりも約3〜4倍厚くなります。この肉厚の増加は、高圧オフショアシステムの安全な圧力保持と、攻撃的な海洋環境でのサービス寿命を延ばす追加の腐食許容範囲という二重の利点を提供します。肉厚の増加は継手の重量も増加させ、配管サポートの設計に影響します。エンジニアリング統合のために正確な重量を含む詳細な寸法図を提供しており、当社の技術チームはオフショアプロジェクトの配管応力解析入力データについて支援できます。
どのような海洋分類機関の認証をサポートしていますか？
当社のマリンオフショアグレード高圧ステンレス鋼突合せ溶接ティー製造プログラムは、DNV（Det Norske Veritas）、ABS（American Bureau of Shipping）、Lloyds Register、Bureau Veritas（BV）、China Classification Society（CCS）などの主要海洋分類機関による認証をサポートするように設計されています。分類機関の承認に必要な完全な書類パッケージを提供します：EN 10204 3.1材料試験証明書、静水圧試験報告書、NDT報告書（RT、PT、PMI）、熱処理記録、製造プロセス文書。製造および最終検査中に分類機関の検査官による試験の立会いを必要とするプロジェクトについては、当社の施設での検査官の立ち会いを調整できます。お客様の分類要件を早期に把握することで、すべての認証成果物が予定通りに満たされることを保証できます。
