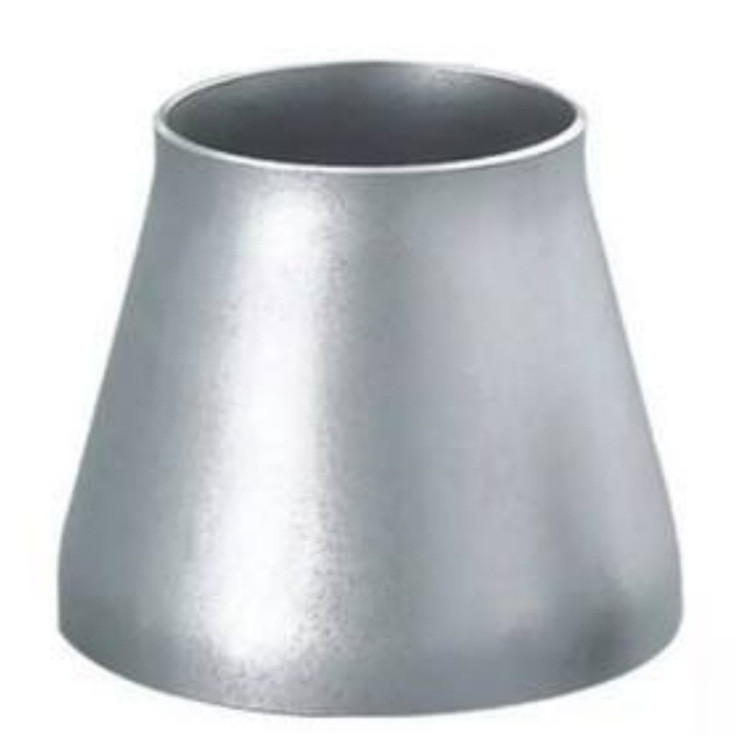

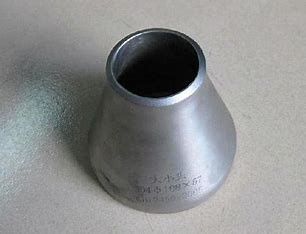

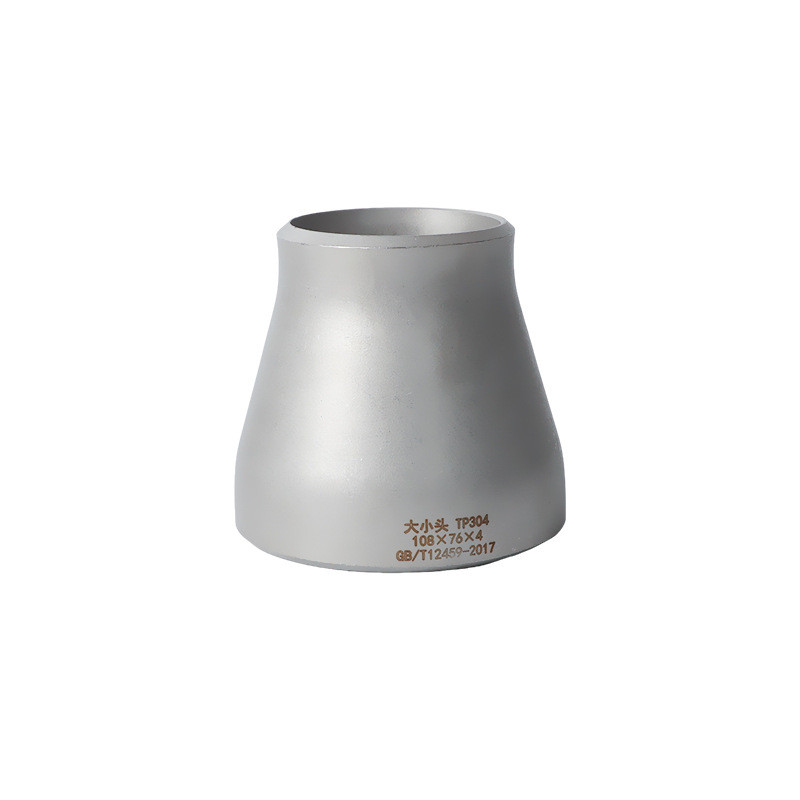

EN10253-2 ステンレス鋼同心減速機 DN150 SCH40S

起源の場所 cangzhou、河北、中国
ブランド名 HENGYU
証明 ISO 9001:2015, PED 2014/68/EU, EN 10204 3.1
モデル番号 SSR-RD-EN10253-DN150
最小注文数量 10個
価格 USD 22-48 / Piece
パッケージの詳細 防水紙、スチールストリップ、耐航性のある輸出梱包を備えた合板ケース
受渡し時間 在庫サイズの場合は7〜10日、生産の場合は20〜25日
支払条件 T/T、L/C を確認、D/P を確認
供給の能力 月あたり800トン
商品の詳細
製品名 EN10253-2 同心減速機 応用 ヨーロッパの食品および医薬品プロセスライン
材質グレード 1.4404/316L、1.4307/304L サイズ DN150×DN100
スケジュール SCH40S、EN 3.6 mm 壁 肉厚 3.6 mm x 3.0 mm(EN テーブルごと)
標準 EN 10253-2 タイプ A、DIN 2616、GOST 17378 エンドコネクション 斜め端
表面仕上げ 油漬け で 消化 ドキュメント EN 10204 3.1 証明書
ハイライト

EN10253-2 同心減速機

,

DIN2616 相当 レデューサー

,

DN150 ステンレス鋼 レデューサー

メッセージ
製品の説明
EN 10253-2 タイプA 同心レジューサー、DN150 x DN100、SCH40S

欧州のバイヤーは通常、ASME B16.9 よりも EN 10253-2 を要求します。その違いは書類だけではありません。EN 10253-2 フィッティングは外径で寸法が決められ、壁厚テーブルが定義されているため、この規格に準拠して注文された DN150 x DN100 フィッティングは、同じ公称サイズの B16.9 フィッティングとは面取りが一致しません。

この同心レジューサーは、EN 10253-2 タイプA に準拠し、1.4404 (316L) および 1.4307 (304L) で製造されており、壁厚は EN テーブルから取られ、面取りは相手側のパイプスケジュールに合わせて準備されています。東欧プロジェクトで DIN 2616 図面または GOST 17378 に準拠して作業する請負業者向けに、同じボディをそれらの寸法テーブルに対して供給できます。

技術仕様
材質 1.4404 / AISI 316L、1.4307 / AISI 304L、1.4541 / 321
サイズ DN150 x DN100、6インチ x 4インチ
壁厚 EN 10253-2 テーブル、DN150 で 3.6 mm、DN100 で 3.0 mm
規格 EN 10253-2 タイプA、DIN 2616、GOST 17378 相当
端部 相手側のスケジュールに合わせて準備された面取り端部
表面 酸洗・不動態化処理、要求に応じて Ra 3.2 以上
長さ (H) 140 mm
ドキュメント EN 10204 3.1 証明書、寸法レポート
マーキング 規格、サイズ、熱間番号、鋳造識別子
設計、検査、および用途のハイライト
  • 規格忠実度: 同心レジューサーは EN 10253-2 テーブルに合わせて寸法が決められているため、外径、H 寸法、および面取りは欧州の配管図面が示すものと一致します。
  • グレードのペアリング: 1.4404 と 1.4307 の両方が製造されており、欧州の指定が受入検査用の UNS 番号とともに本体にステンシルされています。
  • 代替テーブル: 東欧プロジェクト向けに、同じ生産セルから DIN 2616 および GOST 17378 バージョンが入手可能です。
  • 衛生的な表面: 酸洗・不動態化処理された仕上げで、制御された粗さは食品、乳製品、製薬プロセスのラインに適しています。
  • 用途適合性: EU プロセスプラント、醸造所および乳製品スキッド、製薬ユーティリティ、地域暖房ネットワーク。
よくある質問
EN 10253-2 タイプA とタイプB の違いは何ですか?

タイプA は、定義された壁厚テーブルとパイプに合わせた溶接面取りを備えたフィッティングを対象としていますが、タイプB は内径で寸法が決められており、より近い内径の一致を実現します。ほとんどの欧州プロセスラインでは、同心レジューサーはタイプAとして注文されます。

証明書に欧州のグレード指定を記載してもらえますか?

はい。証明書には 1.4404 とその UNS 相当品 S31603 が記載されており、1.4307 と S30403 も同様で、これは EU の受入検査が期待するものです。

DN150 レジューサーは、同じサイズの B16.9 フィッティングと一致しますか?

いいえ。外径と H 寸法は EN テーブルに従っているため、面取りは ASME フィッティングと一致しません。このサイズの注文前に規格を確認してください。

食品サービス用の標準表面仕上げはどれですか?

酸洗・不動態化処理済みで、粗さは Ra 3.2 未満です。同心レジューサー内部の粗さを低くする必要がある場合は、電解研磨仕上げも可能です。

ロシアのプロジェクト用に GOST バージョンは利用可能ですか?

はい。GOST 17378 の寸法と 12X18H10T グレード相当品を製造でき、証明書は要求されたロシア規格に対して発行されます。

配管図面の参照と壁スケジュールを送信してください。生産を開始する前に、同心レジューサーの EN 10253-2 寸法データを確認します。
