低温LNG 254SMO ニッケル合金 同心レジューサー 6x4

起源の場所 cangzhou、河北、中国
ブランド名 HENGYU
証明 ISO 9001:2015, PED 2014/68/EU, EN 10204 3.1
モデル番号 NAR-RD-254SMO-6X4
最小注文数量 1個
価格 USD 320-560 / Piece
パッケージの詳細 防水紙、スチールストリップ、耐航性のある輸出梱包を備えた合板ケース
受渡し時間 在庫サイズの場合は7〜10日、生産の場合は20〜25日
支払条件 T/T、L/C を確認、D/P を確認
供給の能力 月あたり800トン
商品の詳細
製品名 極低温LNGニッケル合金同心減速機 応用 LNG受入基地と極低温パイプライン
材質グレード 254SMO、UNS S31254、インコネル 625 オプション サイズ 6インチ×4インチ
スケジュール Sch40s 肉厚 7.11mm SCH40S
使用温度 マイナス196℃ 衝撃試験 -196℃でのシャルピー V ノッチ
標準 ASME B169,ASTM A403 エンドコネクション 斜め端
ハイライト

低温LNGレジューサー

,

254SMO ニッケル合金レジューサー

,

6x4 同心パイプレジューサー

メッセージ
製品の説明

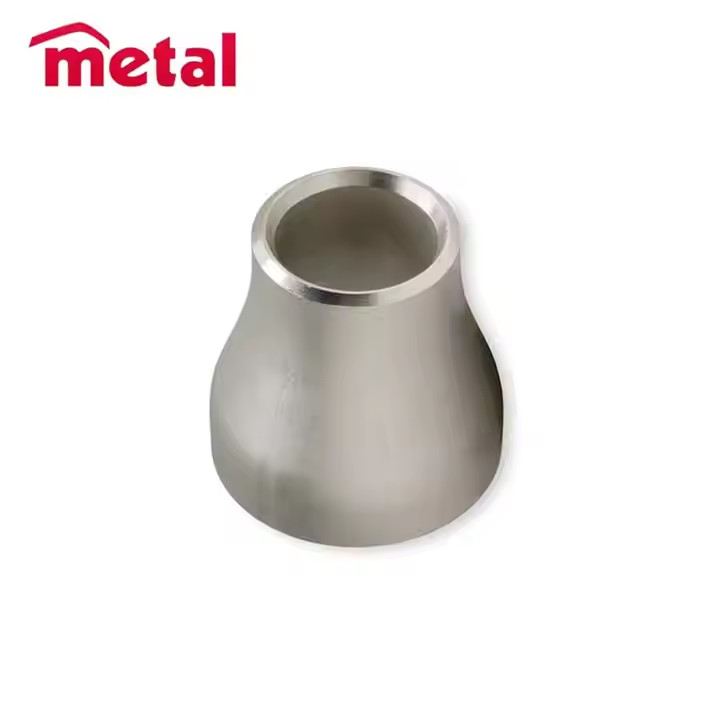

クライオジェニックLNG同心レジューサー — 254SMO、6 x 4インチ

LNG配管はマイナス162℃で稼働するため、継手はその温度で脆くなるのではなく、その温度で靭性を保つ必要があります。この同心レジューサーは、PRENが43を超える高モリブデンオーステナイト系ステンレス鋼である254SMO(UNS S31254)で製造されており、マイナス196℃で衝撃試験が行われ、ローディングラインのボイルオフ条件を含む完全なクライオジェニック範囲をカバーしています。

クライオジェニックサービスは、急激な形状変化のあるものにも負荷がかかるため、サイズヘッドは十分な遷移半径で形成され、ピクル処理後にボアが研磨されて、応力集中点となるラップを除去します。ニッケル基合金が指定される場合は、同じ同心レジューサーが、最も高い塩化物および疲労負荷に対応するために、Inconel 625で6 x 4インチで製造されます。

技術仕様
材質 254SMO、UNS S31254、モリブデン6%オーステナイト系
代替品 ご要望に応じてInconel 625、UNS N06625
PREN 43以上
サイズ 6インチ x 4インチ、DN150 x DN100
スケジュール SCH40S、SCH10Sあり
サービス温度 マイナス196℃~400℃
衝撃試験 シャルピーVノッチ試験(-196℃)、最低40J
規格 ASME B16.9、ASTM A403
端部 ベベル加工端部、研磨およびピクル処理済みボア
設計、検査、および用途のハイライト
  • クライオジェニック靭性: 254SMOのオーステナイト組織は、マイナス196℃で高い衝撃エネルギーを維持するため、同心レジューサーはLNG温度で脆化しません。
  • 塩化物耐性: PRENが43を超えるため、316Lが数年で孔食を起こす沿岸ターミナルや飛沫帯エリアに適しています。
  • スムーズな遷移: 内側の半径と研磨されたボアにより、サイズ変更時の応力集中が軽減され、これはクライオジェニック疲労亀裂が通常始まる箇所です。
  • 溶接パッケージ: 低熱入力手順と適合する溶接棒の推奨事項が注文時に提供されるため、LNG同心レジューサーはフィールドトライアルなしで溶接できます。
  • 用途適合性: LNG受入ターミナル、ローディングアーム、タンカーマニホールド、コールドボックス、空気分離プラント、液体窒素分配。
よくある質問
LNG配管に304Lではなく254SMOが使用されるのはなぜですか?

304Lは、LNGと沿岸の塩化物および熱サイクルが組み合わさると限界となります。モリブデン6%を含む254SMOは、クライオジェニック靭性と孔食耐性の両方を維持するため、同心レジューサーは全負荷に対応します。

Inconel 625は同じサイズで入手可能ですか?

はい。プロジェクトでニッケル基合金が指定される場合、6 x 4インチの同心レジューサーはInconel 625で製造可能ですが、リードタイムとコストは長くなります。

マイナス196℃で保証される衝撃エネルギーはどれくらいですか?

3つの試験片で最低平均40J、単一の値は28J未満ではなく、納入される継手と同じ熱から試験されたものです。

クライオジェニックサービス用にボアはどのように準備されますか?

成形およびピクル処理後、同心レジューサーの内面はラップと熱着色を除去するために研磨され、その後再不動態化されるため、粗さと不動態皮膜の両方が制御されます。

レジューサーは第三者立会試験付きで供給できますか?

はい。衝撃試験および寸法検査の立会いは、LNG同心レジューサーの注文時に、指名された検査機関によって手配できます。

設計温度、媒体、塩化物レベルをお知らせいただければ、クライオジェニック同心レジューサーに最適な材質が254SMO、Inconel 625、またはスーパーデュプレックスグレードのいずれであるかを確認いたします。
