大直径 オーダーメイド DN1200 ステンレス 減量 バット ウェルド ティー ASTM A815 S31803
商品の詳細
| 製品名 | 大径カスタム DN1200 二相ステンレス鋼異径ティー | 材質グレード | ASTM A815 デュプレックス UNS S31803 / 1.4462 (2205) |
|---|---|---|---|
| 最大直径 | DN1200 (48インチ) | 降伏強さ | ≧450MPa (2×WP316L) |
| PREN（耐食性） | 34-35 | 応用 | 海水淡水化、海洋注水、化学プラント、紙パルプ |
| ハイライト | 大径異径ティー,カスタム DN1200 パイプ ティー,デュプレックス S31803 突合せ溶接ティー |
||
製品の説明

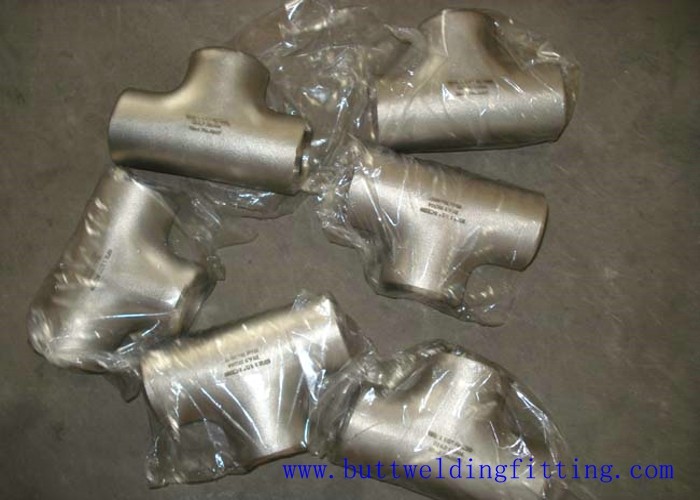

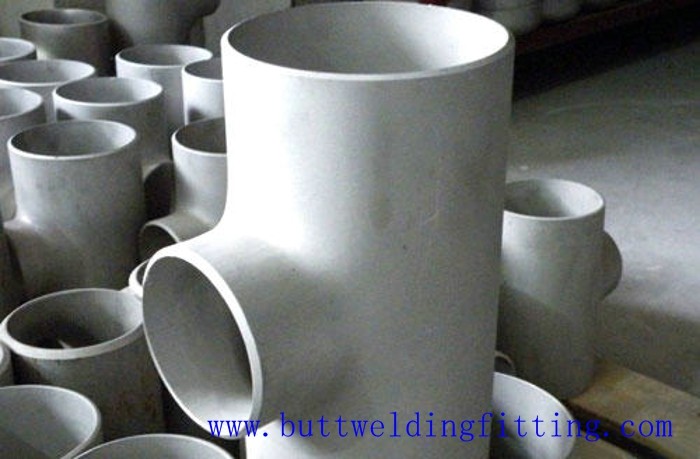

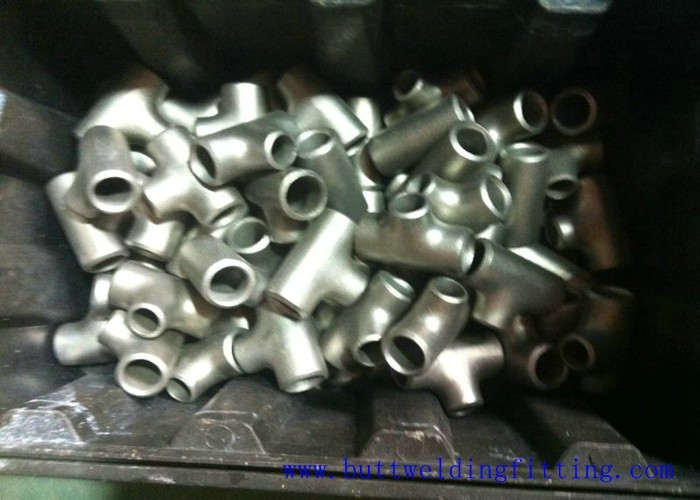

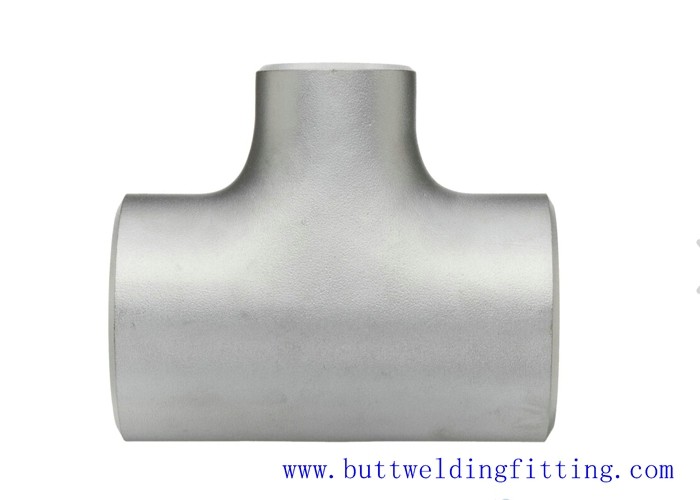

大直径 オーダーメイド DN1200 ステンレス 減量 バット ウェルド ティー ASTM A815 S31803
製品概要
について大直径 カスタム DN1200 ステンレス 減量 バット 溶接 TeeASTM A815 デュプレックス UNS S31803 (2205) ステンレス鋼から製造された特殊な大孔管フィッティングです.このDN1200までの名直径を持つカスタム設計の縮小タイは,デュプレックスマイクロ構造 (約50%オーステナイト) の高強度を組み合わせます.耐腐蝕性 (PREN 34-35) が優れているため,WP304LやWP316Lのような標準アウステニットグレードの約2倍の強度があります.
高い強度により,同じ圧力評価でより薄い壁設計が可能になり,大直径アプリケーションでは重量と材料コストを削減します.各大直径のステンレス鋼のカスタム削減ボット・ウェルド・ティは,非標準的な削減比を含むプロジェクト特有の寸法要件に設計されています複合型S31803材料は,塩化物ストレス腐食の裂け目,穴,裂け目の腐食に優れた耐性を提供します.攻撃的なサービス環境における大孔管管システムに最適化.
テクニカル仕様
| パラメータ | 仕様 |
|---|---|
| 材料のグレード | ASTM A815 デュプレックス UNS S31803 / 1.4462 / F51 / 2205 |
| 最大直径 | 溶接式建築物では,DN1200 (48") まで |
| タイプ | 減量ティー (カスタム減量比が利用可能) |
| 壁の厚さ | 設計単位でのカスタム厚さ計算 (通常はSCH10S - 大直径の場合SCH40S) |
| マイクロ構造 | 双相~50%オーステナイト + ~50%フェライト |
| 生産力 | ≥450 MPa (65 ksi) - 約2*WP304L/WP316L |
| PREN | 34-35 (極良な穴と裂け目の腐食耐性) |
| スタンダード | ASME B169ASTM A815,MSS SP-43,NORSOK M-650 |
| 製造プロセス | 縦軸と周面軸の100%RTで溶接された建築物 |
| テスト | 液静的試験,100% RT,PT,PMI,フェライト含有量測定,衝撃試験 |
主要な利点と応用分野
- 重量最適化された大直径設計:デュプレックスS31803の高強度により 細い壁の設計が可能になります同等の圧力を測るWP316Lフィッティングと比較して最大30〜40%減重構造支援の必要性と設置コストを削減します
- 超級ストレスの腐食耐性デュプレックスマイクロ構造は,塩化物ストレス腐食クレイキング (SCC) に優れた耐性を有します.60°C以上の塩化物にさらされた大径のプロセスパイプにおける標準アウステニティックステンレス鋼の臨界故障モード.
- 淡水化プラント:大孔の海水入水管や塩水排出管,RO膜供給線,SWROと熱脱塩施設の両方のMED蒸発器接続に最適です.
- 海上水注入システム:大直径のデュプレックスステンレスレジューサーは,重量削減と耐腐食性が重要なオフショアプラットフォームの海水注入と生産水再注入マニホールドを活用しています.
- 化学・石油化学工場:大径のプロセスパイプ管に適し,化学製造および石油化学複合体における塩化炭化水素,有機酸,カウスティック溶液を処理する.
- パルプ&紙産業消化器吹線や漂白剤プラントのパイピングを含む大型パルスミール管道システムにおける腐食性のある白,緑,黒の液体に耐える.
よく 聞かれる 質問
Q: 大直径のステンレス鋼の縮小型ティフィッティングに対して,WP316LよりもデュプレックスS31803の利点は何ですか?
A: デュプレックスS31803の大きな直径のカスタムDN1200ステンレス鋼縮小ブット溶接タイは,大きなボールのアプリケーションのためにWP316Lに比べて4つの主要な利点を提供します.≥450 MPa の出力強度は,WP316L (≥170 MPa) の約2倍である2つ目は,壁が薄くなり,大きなサイズで装着重量と材料コストを大幅に削減するWP316LのPREN 34-35対24-26は,穴と裂け目の腐食耐性を著しく向上させる第三に,デュプレックスS31803は,塩化物によるストレス腐食によるクラッキングにほとんど抵抗性があり,塩化物環境では60°C以上のWP316Lの欠陥モードです.デュプレックス S31803 の熱膨張係数は (~13*10−6/°C) 炭素鋼に近い (~11.7*10−6/°C) とWP316L (~16*10−6/°C) は,大径ハイブリッドパイプシステムにおける異なる金属溶接で熱圧を減少させる.
Q: 大直径DN1200のタイフィッティングはどのように製造され,品質管理はどのように行われますか?
A: 私たちの大きな直径のカスタムDN1200ステンレス鋼の減量バット・ウェルド・ティは,ASTM A815 S31803デュプレックスステンレス鋼プレートを使用して溶接製造プロセスで製造されています.プロセスには,プレート部品のCNCプラズマまたはウォータージェット切削を正確な寸法まで含む適格なWPS/PQRごとにフィットアップとタック溶接,ER2209デュプレックスフィラー金属を使用してフルペネトラス溶接,すべての長長および周周の溶接シームの100%の体積NDT (放射線検査)溶接後の品質管理には,すべての表面の染料浸透剤試験,PMI検証,フェライト含有量測定 (ASTM E562ごとに35~65%のフェライトを目標とする) が含まれる.設計最低温度のチャルピーVノッチ衝突試験プレート熱番号から最終検査報告まで,プロセス全体が完全に追跡可能で文書化されます.ASME 第9節とAWS D1 に準拠した認定の溶接検査員 (CWI) によって監督される.6 要求事項
Q: 大直径の縮小テープにはどのような次元カスタマイズオプションがありますか?
A: 私たちの大きな直径のカスタムDN1200ステンレス鋼の減量ボット溶接ティーのために,我々は包括的なカスタマイゼーションを提供しています: 非標準的な減量比 (例えば,1200*900,1200*750,1200*600 と 中間の組み合わせ)既存のパイプレイアウトに適合するカスタムの中央から端までの寸法 (CとM値); 溶接首フレンズ端,ラップジョイントストップ端,またはバンストーン端を含む特殊端の準備;高D/d比率のためのパッド強化支線接続を含む強化物隣接する部品に直接ボット溶接のためのパップパーツの拡張.各カスタムデザインはASME B31によるエンジニアリング計算によってサポートされています.3 面積交換規則と有限要素分析 (FEA) が非標準構成に必要な場合製造開始前に顧客の承認のために詳細な製造図を作成し,あなたの大きな直径のカスタムティが プロジェクトパイピングの同定条件を満たしていることを保証します.
